Үлкен диаметрлі ауыр фланецті резеңке түтік талап етілетін өнеркәсіптік қолданбаларда сенімділікті қалай жақсарта алады

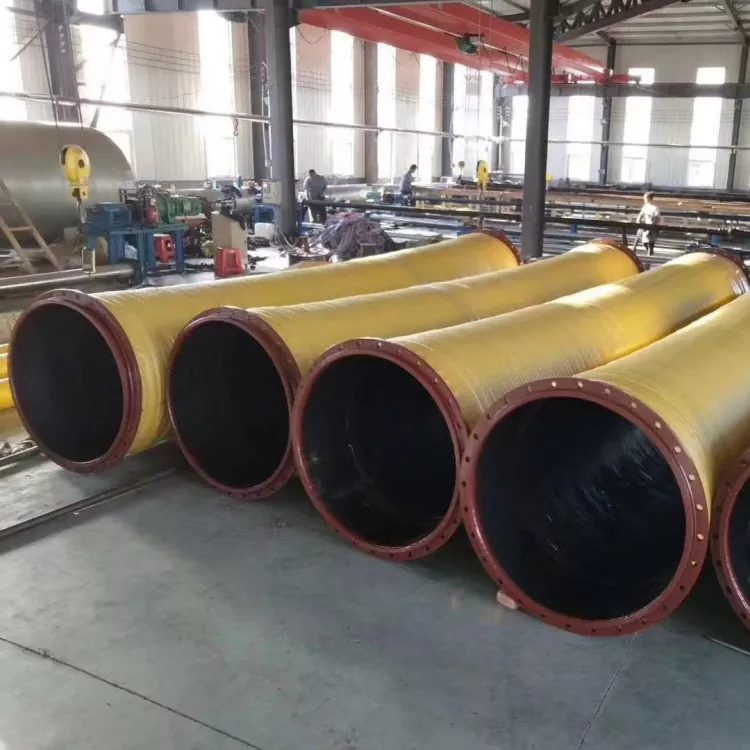

ДЖИДОНГДАқамтамасыз етедіҮлкен диаметрлі ауыр фланецті резеңке түтіктау-кен, құм және қиыршық тастарды өңдеу, қалдықтарды тасымалдау және ауыр жабдықтар жүйелерін қоса алғанда, өнеркәсіптік тасымалдауға арналған талаптарға сай. Күшейтілген құрылыммен, тозуға төзімді резеңке опцияларымен және конфигурацияланатын фланец қосылымдарымен ол инженерлерге күрделі жұмыс жағдайларына сәйкес келетін сұйықтық пен суспензияны тасымалдау жүйелерін құруға көмектеседі.

Үлкен саңылаулы шланг материалды бір нүктеден екінші нүктеге жылжытудан гөрі көп нәрсені істеуі керек. Ауыр жүкті операцияларда абразивті бөлшектер, құбылмалы қысым, діріл және механикалық жүктемелер тозуды тездетеді және техникалық қызмет көрсету талаптарын арттырады. Дұрыс таңдауҮлкен диаметрлі ауыр фланецті резеңке түтіктасымалданатын ортаны, ішкі диаметрді, арматура құрылымын, жұмыс қысымын, вакуум талаптарын, температураны және фланец өлшемдерін бірге бағалауды талап етеді. Бұл нұсқаулық бұл шлангтардың қалай жұмыс істейтінін, олардың қайда қолданылатынын, сәйкес техникалық сипаттамаларды қалай таңдау керектігін және қандай техникалық қызмет көрсету тәжірибелері сенімді жұмысты қолдауға көмектесетінін түсіндіреді. Сондай-ақ, сатып алушылар тапсырыс бермес бұрын өндірушімен растауы керек техникалық мәліметтерді сипаттайды.

Мазмұны

1. Неліктен ауыр өнеркәсіптік жүйелерге арнайы резеңке түтіктер қажет?
2. Ауыр фланецті резеңке түтік қалай жасалған?
3. Үлкен диаметрлі фланецті шлангтың негізгі артықшылықтары қандай?
4. Қандай салалар ауыр жүкті фланецті резеңке түтіктерді пайдаланады?
5. Шлангтың дұрыс сипаттамаларын қалай таңдауға болады?
6. Негізгі таңдау факторлары қалай салыстырылады?
7. Орнату және техникалық қызмет көрсету қызмет мерзімін қалай ұзарта алады?
8. Жиі қойылатын сұрақтар
9. Сәйкес шланг шешімін қалай табуға болады?

Неліктен ауыр өнеркәсіптік жүйелерге арнайы резеңке түтіктер қажет?

Өнеркәсіптік тасымалдау жүйелері жиі қарапайым шлангтардың шектеулерін тез ашатын жағдайларда жұмыс істейді. Құбыр құбыры минералды суспензияны, құмды, қиыршық тасты немесе қалдықтарды тасымалдағанда, қатты бөлшектер ішкі қабырғаға қайта-қайта жанасады. Уақыт өте келе бұл абразия қабырғаның қалыңдығын азайтады, шланг құрылымын әлсіретеді және ағып кету қаупін арттырады.

Басқа қиындықтарға қысымның ауытқуы, жабдықтың дірілі, шектеулі орнату кеңістігі және қосылған компоненттер арасындағы қозғалыс жатады. Сору қолданбаларында теріс қысым тағы бір маңызды ойды енгізеді: шланг белгіленген вакуум жағдайында құлауға қарсы тұру үшін сәйкес құрылымға ие болуы керек.

A Үлкен диаметрлі ауыр фланецті резеңке түтікқолданбалы материалды таңдау, күшейту және соңғы қосылымдар арқылы осы қиындықтарды шешеді. Оның үлкен тесігі жоғары көлемді материалды тасымалдауды қамтамасыз ете алады, ал фланецті орналастыру үйлесімді құбырлар мен жабдықпен анықталған интерфейсті қамтамасыз етеді.

Дегенмен, ауыр жүкті белгілеу автоматты түрде әрбір шлангтың кез келген қысымға, температураға немесе абразивті ортаға төтеп бере алатынын білдірмейді. Қауіпсіз және сенімді жұмыс үшін дұрыс инженерлік таңдау өте маңызды.

Ауыр фланецті резеңке түтік қалай жасалған?

Шлангтың өнімділігі бірнеше құрылымдық компоненттердің өзара әрекеттесуіне байланысты. Әрбір қабат әртүрлі функцияны орындайды және соңғы конфигурация нақты жұмыс ортасын көрсетуі керек.

1. Ішкі резеңке қабат

Ішкі түтік тасымалданатын ортамен тікелей байланысады. Құм, минералды суспензия және қалдықтар сияқты абразивті материалдар үшін резеңке қоспаны бөлшектердің өлшеміне, концентрациясына, ағын сипаттамаларына және күтілетін тозу ауырлығына сәйкес таңдау керек.

Материалдық үйлесімділік те маңызды. Суға жарамды қосылыс мұнайға, агрессивті химиялық заттарға немесе жоғары температурада қызмет көрсетуге жарамсыз болуы мүмкін. Сатып алушылар бір резеңке композиция әрбір қолданбаға сәйкес келеді деп ойламай, ұсынылған төсеу материалын өндірушімен растауы керек.

2. Арматура қабаты

Арматура белгіленген жұмыс жағдайларына төтеп беру үшін қажетті құрылымдық беріктікті қамтамасыз етеді. Қолдану түріне қарай, конструкция шнур матасының немесе басқа арматураның бірнеше қабаттарын қамтуы мүмкін.

Сору немесе теріс қысым болған жағдайда спиральды болат сым немесе басқа қолайлы тіреуіш құрылым қажет болуы мүмкін. Арматура конструкциясы жұмыс қысымына, вакуум қысымына, шланг ұзындығына, иілу жағдайларына және механикалық жүктемелерге сәйкес келуі керек.

3. Сыртқы резеңке қақпақ

Сыртқы жабын арматураны қоршаған орта әсерінен, бетінің тозуы және механикалық зақымданудан қорғауға көмектеседі. Оның формуласы қоршаған жабдықпен жанасу, ауа-райының әсерін және майлармен немесе басқа заттармен ықтимал жанасуды қоса алғанда, орнату шарттарын көрсетуі керек.

4. Фланецті қосылымдар

Фланецтер шланг пен іргелес құбыр немесе жабдық арасындағы механикалық байланысты жасайды. Олардың өлшемдері, материалдары, бұрандалардың орналасуы және тығыздағыш беттері түйісетін интерфейске сәйкес келуі керек.

Жоба талаптарына байланысты фланец конфигурациялары техникалық растау шартымен GB, DIN, ANSI, JIS, ASME немесе тұтынушы сызбаларына сәйкес көрсетілуі мүмкін. Ағып кетуді азайту және қосылымдағы қажетсіз кернеуді болдырмау үшін дұрыс туралау және үйлесімді тығыздағыш компоненттері маңызды.

Үлкен диаметрлі фланецті шлангтың негізгі артықшылықтары қандай?

Дұрыс көрсетілген кезде ауыр жүкті резеңке шланг өнеркәсіптік тасымалдау жүйелері үшін бірнеше практикалық артықшылықтарды ұсына алады.

• Жоғары көлемді тасымалдау:Үлкен ішкі диаметр сұйық немесе қолайлы қатты-сұйық қоспалардың айтарлықтай көлемінің қозғалысын қолдайды.
• Қолдануға арналған тозуға төзімділік:Сәйкес таңдалған ішкі резеңке қоспасы абразивті бөлшектерден туындаған тозуды басқаруға көмектеседі.
• Күшейтілген құрылыс:Сәйкес арматура дизайны қажетті қысым мен механикалық жұмыс жағдайларын қолдайды.
• Құбырдың икемді қосылымы:Резеңке конструкциясы шланг дұрыс жобаланған және орнатылған кезде белгілі бір орнату қозғалыстары мен дірілдерді қабылдай алады.
• Конфигурацияланатын фланец интерфейстері:Қосылу өлшемдері мен фланецтердің орналасуы үйлесімді жабдыққа сәйкес келуі үшін көрсетілуі мүмкін.
• Жобаға негізделген теңшеу:Диаметрі, ұзындығы, қысым талаптары, материалдар және қосылым мәліметтері жобаның жеке қажеттіліктеріне сәйкес қарастырылуы мүмкін.

Бұл артықшылықтар дұрыс инженерияға, өндіріс сапасына және орнатуға байланысты. Өлшемдері дұрыс емес немесе оның номиналды шарттарынан тыс жұмыс істейтін шланг, тіпті оның жалпы конструкциясы ауыр жүкті қызмет көрсетуге арналған болса да, мерзімінен бұрын істен шығуы мүмкін.

Қандай салалар ауыр жүкті фланецті резеңке түтіктерді пайдаланады?

Үлкен тесіктің, күшейтілген конструкцияның және конфигурацияланатын қосылымдардың үйлесімі бұл шланг санатын бірнеше өнеркәсіп салаларында пайдалы етеді.

Тау-кен өндіру және пайдалы қазбаларды өңдеу

Тау-кен жұмыстарында минералды суспензияны, кен шламын және басқа да абразивті қоспаларды тасымалдау үшін үлкен ұңғылы шлангтарды қолдануға болады. Қаптаманы таңдау бөлшектердің сипаттамаларына, концентрациясына, ағын жылдамдығына және тозу ауырлығына назар аударуды талап етеді.

Құм, қиыршық тас және қалдықтарды өңдеу

Құм және қиыршық тас операциялары көбінесе ішкі тозуға әкелуі мүмкін қатты бөлшектері бар қоспаларды жылжытады. Дұрыс таңдалған шланг үйлесімді тасымалдау жабдығы мен құбыр учаскелері арасында икемді байланысты қамтамасыз ете алады.

Порттар және тереңдету жобалары

Порт салу және тереңдету жұмыстары суды, шөгінділерді және қолайлы суспензия қоспаларын үлкен көлемде тасымалдауды қажет етуі мүмкін. Орнатуға байланысты шлангты сору жағдайлары, қозғалысы, қысымның ауытқуы және қоршаған ортаға әсер ету үшін бағалау керек.

Болат және ауыр өндіріс

Болат зауыттары және басқа да ауыр өнеркәсіптік нысандар таңдалған өнеркәсіптік су, суспензия және материалды өңдеу жүйелерінде резеңке түтіктерді пайдалана алады. Әрбір қызмет үшін орташа үйлесімділік, температура шектері және жұмыс қысымы тексерілуі керек.

Үлкен сорғылар және инженерлік жабдықтар

Үлкен сорғы қондырғылары мен инженерлік жүйелер икемді шланг қосылымдарының пайдасын көре алады, мұнда жабдықтың қозғалысы немесе діріл ескерілуі керек. Шланг оның рұқсат етілген иілу радиусына орнатылуы керек және дұрыс тураланбаған немесе қолдау көрсетілмеген құбырлардың орнын толтыру үшін пайдаланылмауы керек.

Шлангтың дұрыс сипаттамаларын қалай таңдауға болады?

Шлангты диаметрі немесе сатып алу бағасы бойынша таңдау үйлесімділік мәселелеріне және қажетсіз ауыстыру шығындарына әкелуі мүмкін. Жүйелі бағалау сатып алушыларға өндіріс басталғанға дейін қолайлы конфигурацияны анықтауға көмектеседі.

1-қадам: тасымалданатын ортаны анықтаңыз

Материалды егжей-тегжейлі сипаттаңыз. Қойма үшін қатты құрамды, бөлшектердің мөлшерін, концентрациясын және кез келген әдеттен тыс ағын сипаттамаларын қамтамасыз етіңіз. Сұйықтар үшін химиялық құрамы мен температурасын анықтаңыз. Бұл мәліметтер ұсынылған ішкі резеңкенің жарамдылығын анықтауға көмектеседі.

2-қадам: Жұмыс қысымы мен вакуумды растаңыз

Қалыпты және максималды жұмыс қысымын, қысымның ауытқуын және жүйенің сору астында жұмыс істейтінін көрсетіңіз. Вакуумдық қызмет үшін қажетті теріс қысымды және жұмыс жағдайын қамтамасыз етіңіз. Жұмыс қысымы мен вакуумға төзімділік - бұл жеке дизайнды қарастыру және оларды тәуелсіз тексеру керек.

3-қадам: Диаметрі мен ұзындығын анықтаңыз

Қажетті ішкі диаметрді, жалпы ұзындықты, қосылым тәртібін және орнату кеңістігін растаңыз. Дизайн ағын талаптарын, жабдық интерфейстерін және рұқсат етілген иілу шарттарын есепке алуы керек.

4-қадам: Фланец стандартын сәйкестендіріңіз

Қажетті фланец стандартын немесе толық техникалық сызбаны беріңіз. Фланецтің сыртқы диаметрін, қалыңдығын, болт саңылауының мөлшерін, болт саңылауының диаметрін, болт шеңберінің өлшемдерін және тығыздағыш бетін тексеріңіз. Бір ғана номиналды диаметр үйлесімділікке кепілдік беру үшін жеткіліксіз.

5-қадам: Тексеру талаптарын анықтау

Тапсырыс бермес бұрын, тексеру көлемін және қолданылатын қабылдау критерийлерін келісіңіз. Жобаға байланысты бұл өлшемді тексеруді, фланецті тексеруді, сыртқы түрін, қаттылығын, резеңке өнімділігін, қысымды сынауды немесе вакуумды сынауды қамтуы мүмкін.

Сынақ әдістері, үлгі талаптары және қабылдау шектеулері жазбаша түрде расталуы керек. Әрбір тексеру әрбір тапсырыста стандарт ретінде қамтылған деп ойламаңыз.

Негізгі таңдау факторлары қалай салыстырылады?

Төмендегі кестеде әртүрлі тасымалдау орталарына арналған негізгі техникалық ойлар жинақталған. Бұл кепілдендірілген өнім рейтингтерінен гөрі таңдау нұсқаулары.

Арнайы ұсыныс алу үшін осы мәліметтерді өндірушіге сызбалармен, орнату фотосуреттерімен немесе бар болса, бар шланг сипаттамаларымен бірге беріңіз.

Орнату және техникалық қызмет көрсету қызмет мерзімін қалай ұзарта алады?

Тіпті жақсы жобаланған шланг дұрыс орнатуды және күнделікті тексеруді қажет етеді. Техникалық қызмет көрсету әсіресе абразивті құралдарды, қысымның айналуын және ауыр жабдықтың дірілін қамтитын қолданбаларда маңызды.

Орнатудың ең жақсы тәжірибелері

• Фланец өлшемдері мен тығыздағыш беттерінің жалғанған жабдыққа сәйкес келетінін тексеріңіз.
• Фланец болттарын қатаймас бұрын, іргелес құбырларды туралаңыз.
• Үйлесімді тығыздағыштарды пайдаланыңыз және болтты қатайтудың көрсетілген процедурасын орындаңыз.
• Орнату кезінде шлангты бұрап немесе оны өндіруші рұқсат еткен ең аз радиустан қаттырақ иілуге ​​мәжбүрлемеңіз.
• Ауыр шланг жинақтары мен жалғанған құбырлар үшін тиісті қолдауды қамтамасыз етіңіз.
• Шлангты өткір жиектерден, шамадан тыс сыртқы жүктемелерден және зақымдайтын жылу көздерінен алыс ұстаңыз.
• Іске қосу алдында толық жинақтың нақты қысымға, температураға және тасымалданатын ортаға жарамды екеніне көз жеткізіңіз.

Үнемі тексерудің бақылау парағы

• Қол жеткізу немесе тексеру әдістері рұқсат етілген жерде ішкі төсемді тексеріңіз.
• Сыртқы қақпақты жарықтар, кесулер, ашық арматуралар және қалыптан тыс тозу бар-жоғын тексеріңіз.
• Дөңес, деформация, иілу немесе құрылымның зақымдану белгілерін іздеңіз.
• Фланецті қосылымдарды ағып кетуді, босаған бекіткіштерді және зақымдалған тығыздағыш беттерді тексеріңіз.
• Жұмыс қысымын, температураны және тасымалданатын материалдағы кез келген өзгерістерді жазып алыңыз.
• Зақымдалған жинақтарды қолданыстағы қауіпсіздік процедураларына және өндіруші нұсқауларына сәйкес ауыстырыңыз.

Тексеру жиілігі жұмыс ауырлығын, қызмет көрсету тарихын және ақаулық салдарын көрсетуі керек. Егер орта, қысым, вакуум жағдайлары немесе орнату схемасы өзгерсе, бар жинақ жарамды болып қалады деп ойламай, шлангтың сипаттамасын қайта бағалаңыз.

Жиі қойылатын сұрақтар

1. Үлкен диаметрлі ауыр фланецті резеңке түтік не үшін қолданылады?

Ол үлкен ағын көлемін, абразивті материалдарды немесе ауыр жабдықты қосуды қамтуы мүмкін тасымалдауды қажет ететін қолданбаларға арналған. Типтік қолданбаларға тау-кен суспензиясы, құм және қиыршық тастарды өңдеу, қалдықтарды тасымалдау, таңдалған порт операциялары және өнеркәсіптік тасымалдау жүйелері жатады.

2. Бұл шлангты қалдықтарды тасымалдау үшін пайдалануға бола ма?

Иә, қалдықтарды тасымалдау үшін қолайлы конфигурацияны қарастыруға болады. Өндіруші шлангтың тиісті құрылымы мен төсемін растамас бұрын бөлшектердің мөлшерін, қатты заттардың концентрациясын, ағын жылдамдығын, қысымды, температураны және күтілетін тозуды бағалауы керек.

3. Ауыр салмақты құрылыс әрқашан жоғары қысым деңгейін білдіреді ме?

Жоқ. Ауыр жұмыс әдетте талап етілетін қызмет көрсету шарттарына арналған конфигурацияны білдіреді, бірақ ол автоматты түрде жоғары жұмыс қысымы көрсеткішін орнатпайды. Номиналды қысым шлангтың толық құрылымына және оның белгіленген жұмыс шарттарына байланысты.

4. Фланец өлшемдерін теңшеуге бола ма?

Фланец конфигурацияларын техникалық растау шартымен танылған стандарттарға немесе тұтынушы сызбаларына сәйкес қарауға болады. Сатып алушылар болт үлгісін, фланец қалыңдығын және тығыздағышқа қойылатын талаптарды қоса алғанда, толық қосылым өлшемдерін қамтамасыз етуі керек.

5. Шлангты сору қолданбаларында қолдануға бола ма?

Таңдалған құрылыс қажетті теріс қысымға арнайы жарамды болған жағдайда ықтимал. Қолданар алдында қажетті вакуумдық көрсеткішті және кез келген тірек арматураны растау керек. Шығару дәрежесі бар шланг автоматты түрде сору қызметіне жарамды деп саналмауы керек.

6. Баға ұсыныстарын сұраған кезде сатып алушылар қандай ақпаратты ұсынуы керек?

Қажетті ішкі диаметрді, шланг ұзындығын, тасымалданатын ортаны, жұмыс қысымын, вакуум талаптарын, қажет болса, температура диапазонын, фланец стандартын, орнату шарттарын, тапсырыс мөлшерін және тексеру талаптарын қамтамасыз етіңіз. Сызбалар мен фотосуреттер әдеттен тыс қосылу немесе орнату қажеттіліктерін анықтауға көмектеседі.

Сәйкес шланг шешімін қалай табуға болады?

Оңды таңдауҮлкен диаметрлі ауыр фланецті резеңке түтіктеңгерімдегі ағын сыйымдылығын, тозуға төзімділігін, күшейтуді, қысым мен вакуум талаптарын, фланецтің үйлесімділігін және техникалық қызмет көрсету мәселелерін қамтиды. Мұқият бөлінген шланг алдын алуға болатын тозуды азайтуға, жабдық қосылымдарын жеңілдетуге және сенімдірек өндірістік тасымалдау операцияларын қолдауға көмектеседі.

ДЖИДОНГДА қолданбаға бағытталған шланг конфигурациясын және жоба талаптарына негізделген теңшеуді ұсынады. Жүйеңіз минералды суспензияны, құмды, қиыршық тасты, қалдықтарды немесе басқа үйлесімді құралдарды өңдей ме, техникалық сипаттамаларыңыз бен жұмыс жағдайларыңызды инженерлік топпен бөлісіңіз.Бізбен хабарласыңыбүгін өтініміңізді талқылау, арнайы баға ұсынысын сұрау және жабдық пен жоба қажеттіліктері үшін қолайлы шланг конфигурациясын анықтау үшін.
