Сыммен күшейтілген үлкен диаметрлі фланецті резеңке түтік ауыр жүкті материалдарды тасымалдау тиімділігін қалай жақсарта алады

ДЖИДОНГДАқамтамасыз етедіСыммен күшейтілген үлкен диаметрлі фланецті резеңке түтікқұрылымдық тұрақтылық, сенімді байланыстар және жоғары көлемді материалды тасымалдау маңызды болып табылатын өнеркәсіптік сору және ағызу қолданбалары үшін. Суды, шламды, балшықты, құмды және үйлесімді минералды материалдарды тасымалдауға арналған бұл икемді шланг тау-кен, тереңдету және өнеркәсіптік сорғы жүйелерінің практикалық міндеттерін шешу үшін көп қабатты резеңке құрылымды, спиральды болат сымды арматураны және реттелетін фланецті қосылымдарды біріктіреді.

Сыммен күшейтілген үлкен диаметрлі фланецті резеңке шланг ағызу қолданбаларының қысым талаптарын қолдау кезінде сору операциялары кезінде оның пішінін сақтауға арналған. Оның спиральды болат сым арматурасы теріс қысымда ішкі деформацияға қарсы тұруға көмектеседі, ал резеңке қабаттар шлангты қорғайды және әртүрлі тасымалданатын орталарды орналастырады. Фланецті ұштар сорғылармен, тереңдету жабдықтарымен және бекітілген құбырлармен біріктіруді жеңілдетеді. Бұл нұсқаулық инженерлік топтарға жұмыс жағдайлары үшін қолайлы шешімді анықтауға көмектесу үшін шланг құрылымын, жұмыс принципін, өнеркәсіптік қолданбаларды, таңдау критерийлерін және техникалық қызмет көрсету тәжірибесін түсіндіреді.

Мазмұны

1. Сыммен күшейтілген үлкен диаметрлі фланецті резеңке түтік дегеніміз не?
2. Оның күшейтілген құрылымы қалай жұмыс істейді?
3. Негізгі өнімділік артықшылықтары қандай?
4. Бұл шланг қай салаларға пайда әкеледі?
5. Ол басқа шланг түрлерімен қалай салыстырылады?
6. Дұрыс шлангты қалай таңдайсыз?
7. Қандай орнату және техникалық қызмет көрсету тәжірибесі маңызды?
8. Жиі қойылатын сұрақтар
9. Қорытынды және өнімді сұрау

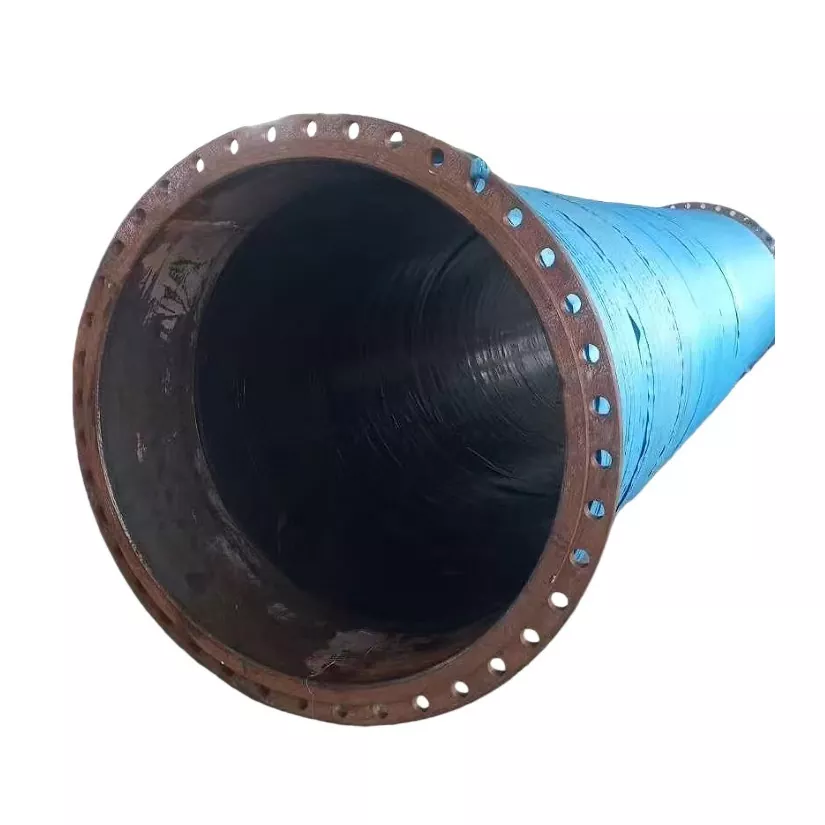

Сыммен күшейтілген үлкен диаметрлі фланецті резеңке түтік дегеніміз не?

Сыммен күшейтілген үлкен диаметрлі фланецті резеңке шланг - сұйықтықтардың айтарлықтай көлемін және үйлесімді қатты-сұйық қоспаларды жылжытуға арналған икемді құбыр бөлігі. Бұл кәдімгі қатты құбырларды орнату қиын болғанда, жабдық икемді қосылымдарды қажет еткенде немесе құбыр сору және шығару жағдайында жұмыс істеуі керек болғанда пайдалы.

Анықтау ерекшелігі - шланг қабырғасына салынған спиральды болат сым. Тек эластомерлік корпусына және тоқыма арматурасына негізделген резеңке түтіктен айырмашылығы, бұл конструкция шлангтың вакуумдық жұмыс кезінде сыртқы қысымға қарсы тұруына көмектесу үшін айналмалы тірек қосады.

ДЖИДОНГДА бұл шлангты мыналарды қамтитын қолданбалар үшін әзірлейді:

• Суды тасымалдау және өнеркәсіптік сұйықтықтарды өңдеу.
• Шлам, балшық, құм және минералды материалдарды тасымалдау.
• Тереңдету және шөгінділерді жою жүйелері.
• Тау-кен және агрегаттарды өңдеу операциялары.
• Сорғылар, жабдық және құбырлар арасындағы икемді қосылыстар.

Әртүрлі конфигурацияларды бағалайтын сатып алушылар үшін JIDONGDA сымымен күшейтілген шланг өнімінің беті өнімнің құрылымы мен теңшеу опцияларын қараудың бастапқы нүктесін береді.

Оның күшейтілген құрылымы қалай жұмыс істейді?

Үлкен диаметрлі өнеркәсіптік шлангтың өнімділігі оның резеңке қосылыстарының, арматуралық қабаттардың, болат сымның құрылымының және соңғы қосылыстардың үйлестірілген қызметіне байланысты. Әрбір құрамдас басқа жұмыс талаптарын қарастырады.

1. Ішкі резеңке қабат

Ішкі түтік тасымалданатын материалмен тікелей байланысады. Оның қосылысы ортаның химиялық қасиеттеріне, бөлшектердің сипаттамаларына және жұмыс температурасына сәйкес таңдалуы керек. Абразивті суспензия немесе құм үшін тиісті түрде жасалған тозуға төзімді резеңке қоспасы ішкі эрозияны және мерзімінен бұрын бұзылуды азайтуға көмектеседі.

2. Беріктігі жоғары арматуралық қабаттар

Мата немесе басқа арнайы арматуралық қабаттар қосымша құрылымдық беріктікті қамтамасыз етеді және түтікке ағызу кезінде ішкі қысымға төтеп беруге көмектеседі. Олардың орналасуы мен техникалық сипаттамалары жоспарланған жұмыс қысымы мен қызмет көрсету шарттарына сәйкес келуі керек.

3. Спиральды болат сымды күшейту

Енгізілген болат сым шланг шеңберінің айналасында тірек қаңқасын құрайды. Сору кезінде сыртқы атмосфералық қысым жеткіліксіз тірелген шлангты ішке қарай итеруі мүмкін. Спиральды арматура ішкі ағынның өтуін сақтауға және тегістеу немесе құлау қаупін азайтуға көмектеседі.

4. Қорғаушы сыртқы резеңке қақпақ

Сыртқы қабат шлангты сыртқы қажалудан, соққыдан, ауа-райының әсерінен және механикалық зақымданудан қорғауға көмектеседі. Сәйкес жабын қоспасы орнату ортасына және күтілетін әсерге байланысты.

5. Фланецті соңғы қосылымдар

Фланецті ұштары шлангты үйлесімді сорғылармен, тереңдету жабдығымен және бекітілген құбыр учаскелерімен қосуға мүмкіндік береді. JIDONGDA фланец өлшемдерін және қосылымдарды қолданыстағы стандарттарға немесе техникалық растау жағдайында тұтынушы сызбаларына сәйкес конфигурациялай алады.

Негізгі өнімділік артықшылықтары қандай?

Жақсартылған тұрақтылық теріс қысымда

Вакуумға төзімділік сымды күшейтілген үлкен диаметрлі фланецті резеңке шлангты белгілеудің негізгі себебі болып табылады. Спиральды болат сым сору кезінде түтіктің көлденең қимасын сақтауға көмектеседі, материалдың тұрақты ағынын қолдайды. Вакуумның нақты өнімділігі сым аралықтарына, шлангтың диаметріне, арматуралық конструкцияға, ұзындыққа, иілу жағдайларына және жұмыс қысымына байланысты.

Сору және шығару операцияларын қолдау

Көптеген өнеркәсіптік тасымалдау жүйелері сору кезінде теріс қысымды және ағызу кезінде оң қысымды өңдеу үшін шлангты қажет етеді. Тиісті түрде белгіленген құрылыс біріктірілген арматура жүйесі арқылы екі жағдайды да шешеді. Сатып алушылар біреуіне жарамдылық екіншісіне сәйкестігіне кепілдік береді деп есептемей, әрбір жұмыс режимі үшін номиналды шектеулерді тексеруі керек.

Жоғары көлемді материалды тасымалдау

Шланг сорғы мен жүйе үшін дұрыс өлшемде болса, үлкен ішкі диаметрі айтарлықтай ағын жылдамдығын сақтай алады. Тиісті диаметрді таңдау ағын талаптарын, жылдамдықты, қысымды жоғалтуды және тасымалданатын материалдың сипаттамаларын теңестіруге көмектеседі.

Икемді жабдықты біріктіру

Резеңке конструкция қозғалысты қамтамасыз етеді және қатты құбырмен мінсіз тураланбауы мүмкін жабдықты қосуға көмектеседі. Фланецті қосылымдар, сонымен қатар, біріктіру жабдығы үшін жобаланған кезде орнату, тексеру және ауыстыру үшін практикалық интерфейсті қамтамасыз етеді.

Жобаға тән конфигурация

Шлангтың диаметрін, ұзындығын, резеңке қоспасын, арматураның құрылымын және фланец конфигурациясын бірге қарастыруға болады. Бұл шланг жинағына жалпы сипаттамаға сенудің орнына нақты жұмыс жағдайларын көрсетуге мүмкіндік береді.

Бұл шланг қай салаларға пайда әкеледі?

Тау-кен өндіру және пайдалы қазбаларды өңдеу

Тау-кен жұмыстары абразивті суспензияны, қалдықтарды және минералды қоспаларды өңдеу жабдықтары мен белгіленген сақтау орындары арасында жиі ауыстырады. Сәйкес түтік күтілетін қысым мен вакуум жағдайларына арналған арматурамен үйлесімді ішкі резеңке қоспаны біріктіреді.

Тереңдету және шөгінділерді жою

Тереңдету жүйелері құм, лай, балшық және шөгінділерді сору және шығару құбырлары арқылы тасымалдайды. Иілгіш фланецті шлангтар орнату қозғалысын қамтамасыз ете отырып, сорғылар мен тереңдету жабдығын қоса алады. Шланг нақты қатты заттардың концентрациясы, бөлшектердің өлшемі, ағын жағдайлары және теңіз немесе тұщы су ортасы үшін таңдалуы керек.

Құм мен қиыршық тасты өңдеу

Агрегатты алу және өңдеу құм немесе қиыршық тас араласқан суды беруді қажет етуі мүмкін. Үйкеліске төзімділік пен ағынның қолайлы жылдамдығы ерекше маңызды, себебі ірі бөлшектер шланг төсемінің, иілулердің және қосылым аймақтарының тозуын тездетуі мүмкін.

Өнеркәсіптік сорғы жүйелері

Үлкен сорғылар жабдықтың қозғалысын қамтамасыз ету, орнатуды жеңілдету немесе кейбір дірілді оқшаулау үшін икемді сору және шығару қосылымдарын қажет етуі мүмкін. Шлангтың қысымы мен вакуум көрсеткіштері сорғының жұмыс конвертіне, соның ішінде іске қосу және өшіру жағдайларына сәйкес болуы керек.

Порттар және теңіз инженериясы

Порт операциялары мен теңіз жобалары материалды тасымалдау және құбырларды қосу үшін үлкен саңылауларды пайдалануы мүмкін. Бұл орталар үшін сатып алушылар сыртқы әсерді, фланецті коррозиядан қорғауды, жүктерді өңдеуді және кез келген жобаға тән теңіз талаптарын бағалауы керек.

Ол басқа шланг түрлерімен қалай салыстырылады?

Шлангтардың әртүрлі конструкциялары әртүрлі мақсаттарға қызмет етеді. Ең жақсы таңдау ағынның бағытына, қысым жағдайларына, тасымалданатын ортаға және қажетті қосылым құрылымына байланысты.

Салыстыру үлгіге тән деректерді алмастырудан гөрі жалпы болып табылады. Өндірушілер арасында құрылыс бөлшектері әр түрлі болады және кез келген жағдайда шланг түрі екіншісінен асып түспейді деп болжауға болмайды.

Қатысты талаптар үшін JIDONGDA компаниясының үлкен диаметрлі тереңдеткіш фланецті резеңке түтіктерін және үлкен диаметрлі сору және ағызу резеңке шлангтарының санаттарын бар болған жағдайда зерттеңіз.

Дұрыс шлангты қалай таңдайсыз?

Сыммен күшейтілген үлкен диаметрлі фланецті резеңке шлангты сатып алмас бұрын, инженерлік және сатып алу топтары өнімді тек номиналды диаметрі бойынша таңдамай, нақты тапсырманы анықтауы керек.

1. Тасымалданатын ортаны анықтаңыз

Шланг таза суды, ағынды суды, балшықты, құмды, минералды суспензияны немесе басқа материалды тасымалдайтынын көрсетіңіз. Химиялық құрамын, бөлшектердің мөлшерін, қатты заттардың концентрациясын және температураны қосыңыз. Бұл мәліметтер ішкі резеңке қоспаны және тозуға қарсы қорғанысты таңдауға басшылық етеді.

2. Диаметр мен ағынға қойылатын талаптарды растаңыз

Қажетті ішкі диаметрді мақсатты ағын жылдамдығынан, рұқсат етілген қысым жоғалтуынан, сорғы сипаттамаларынан және материалды тасымалдау талаптарынан анықтаңыз. Өлшемі үлкен немесе төмен шланг жүйенің тиімсіздігін немесе жұмыс ақауларын тудыруы мүмкін.

3. Қысым және вакуум шектерін белгілеңіз

Қалыпты жұмыс қысымын, максималды күтілетін қысымды, сору вакуумын және кез келген өтпелі жағдайларды қамтамасыз етіңіз. Ұсынылған конфигурация үшін құжатталған рейтингтерді сұраңыз. Жұмыс қысымы мен вакуумдық көрсеткіш тек сыртқы түріне немесе сымды күшейтуге байланысты емес.

4. Length and Routing параметрін көрсетіңіз

Қажетті орнатылған ұзындықты өлшеңіз және иілулерді, қозғалыстарды және қосылым орындарын анықтаңыз. Өндірушінің ең аз иілу радиусын құрметтеңіз және фланецтерде майысу, бұралу, шамадан тыс кернеу немесе шоғырланған жүктеме тудыратын бағыттаудан аулақ болыңыз.

5. Фланец стандартын сәйкестендіріңіз

Қолданылатын фланец стандартын, номиналды өлшемін, қысым сыныбын, болт саңылау үлгісін, қаптаманы, материалды және тығыздағыш орналасуын растаңыз. Потенциалды стандарттарға GB, DIN, ANSI, JIS және ASME кіреді, бірақ үйлесімділік дәл жұптау жабдығы мен жоба талаптарына сәйкес тексерілуі керек.

6. Қызмет көрсету шарттарын бағалаңыз

Сыртқы әсерді, ылғалдылықты, тозуды, соққыны, коррозияны, жұмыс циклдерін және күтілетін техникалық қызмет көрсету мүмкіндігін қарастырыңыз. Сыртқы қорғанысы жарамсыз немесе дұрыс қосылмаған техникалық үйлесімді шлангтың қызмет ету мерзімі әлі де қысқа болуы мүмкін.

Баға ұсынысы үшін келесі ақпаратты дайындаңыз:

• Шлангтың қажетті ішкі диаметрі және жалпы ұзындығы.
• Тасымалданатын орта және жұмыс температурасы.
• Жұмыс қысымы, максималды қысым және сору вакуумы.
• Фланец стандарттары, өлшемдері және түйісетін жабдықтың мәліметтері.
• Орнату схемасы, иілу талаптары және қоршаған ортаға әсер ету.
• Саны, жеткізу талаптары және қолданылатын тексеру құжаттары.

Қандай орнату және техникалық қызмет көрсету тәжірибесі маңызды?

Арматураланған шланг жинағының жоспарланған өнімділігіне қол жеткізу үшін дұрыс орнату маңызды. Тіпті жақсы жобаланған бұйым бұралған, тым майысқан, нашар тірелген немесе номиналды шектен тыс жұмыс істеген кезде мерзімінен бұрын істен шығуы мүмкін.

Орнату бойынша ұсыныстар

• Орнатпас бұрын шланг корпусын, фланец беттерін және тығыздағыш беттерін тексеріңіз.
• Түтікшені орнына мәжбүрлемей түйісетін фланецтерді туралаңыз.
• Қолданыстағы процедураға сәйкес бұрандаларды бұрап, үйлесімді тығыздағыштар мен бекіткіштерді пайдаланыңыз.
• Бұралуды, шамадан тыс созу жүктемелерін және көрсетілген ең аз радиустан қаттырақ иілуді болдырмаңыз.
• Шланг жинағының салмағы немесе сыртқы жүктемелер қосылымдарды тарылтуы мүмкін болса, тиісті тірекпен қамтамасыз етіңіз.
• Іске қосу алдында жүйе қысымы мен вакуум шектерін тексеріңіз.

Кәдімгі тексеру

• Жарықтар, дөңес, ашық арматура, кесу және әдеттен тыс деформация бар-жоғын тексеріңіз.
• Фланец қосылымдарында ағып кету, коррозия, босаған бекіткіштер және зақымдалған тығыздағыштарды тексеріңіз.
• Күтпеген қысымның жоғалуын, ағынның төмендеуін немесе сорғыштың құлау белгілерін бақылаңыз.
• Дөрекі бөлшектерге немесе қайталанатын жанасуға ұшыраған жерлерде қажалуды тексеріңіз.
• Зақымдалған жинақтарды қызмет көрсетуден алып тастаңыз және өндірушінің тексеру және ауыстыру нұсқауларын орындаңыз.

Тексеру аралықтары жұмыс ауырлығын, жүйенің маңыздылығын және сайттың қолданылатын процедураларын көрсетуі керек. Нақты жұмыс және техникалық қызмет көрсету тарихын есепке алмай, белгіленген қызмет мерзіміне кепілдік беру мүмкін емес.

Жиі қойылатын сұрақтар

1. Спиральды болат сым арматураның негізгі мақсаты қандай?

Оның негізгі мақсаты - шлангтың теріс қысымда ішке қарай деформацияға қарсы тұруына көмектесетін айналмалы қолдауды қамтамасыз ету. Бұл әсіресе шлангтың құлауы ағынды шектейтін үлкен диаметрлі сору жүйелерінде өте маңызды.

2. Бұл шланг соруды да, шығаруды да көтере ала ма?

Ол екі міндет үшін де жобалануы мүмкін, бірақ рұқсат етілген қысым мен вакуум арнайы шланг конструкциясы үшін расталуы керек. Сатып алушылар әр модельде бірдей өнімділік шектеулері бар деп есептемей, тиісті рейтингтерді сұрауы керек.

3. Арматураланған үлкен диаметрлі фланецті резеңке түтік қандай материалдарды тасымалдай алады?

Резеңке қоспасы мен инженерлік сипаттамаларына байланысты оны су, балшық, суспензия, құм және үйлесімді минералды материалдар үшін пайдалануға болады. Таңдау алдында химиялық үйлесімділікті, бөлшектердің абразивтілігін, температураны және қатты заттардың концентрациясын бағалау керек.

4. Фланец өлшемдері теңшеуге бола ма?

ДЖИДОНГДА фланец конфигурацияларын танылған стандарттарға немесе тұтынушы сызбаларына сәйкес теңшеуге болатынын көрсетеді. Техникалық растау үшін нақты өлшемдерді, фланец стандартын, қысым класын және түйісетін қосылым мәліметтерін беріңіз.

5. Шлангтың мерзімінен бұрын тозуын қалай азайтуға болады?

Сәйкес ішкі резеңке қоспаны таңдаңыз, ағынның шамадан тыс шектеулеріне жол бермеңіз, көрсетілген иілу радиусын орындаңыз және жоғары тозу аймақтарын жүйелі түрде тексеріңіз. Жұмыс қысымы, тасымалданатын бөлшектердің сипаттамалары және орнату шарттары да бекітілген шектерде сақталуы керек.

6. Баға ұсыныстарын сұрау үшін қандай ақпарат қажет?

Шлангтың диаметрін, ұзындығын, ортасын, жұмыс қысымын, вакуум талаптарын, температураны, фланец конфигурациясын, жұмыс ортасын және тапсырыс мөлшерін қамтамасыз етіңіз. Қолданыстағы қосылымдардың сызбалары немесе фотосуреттері интерфейс талаптарын нақтылауға көмектеседі.

7. Шланг менің жобама сәйкес келетінін қалай білуге ​​болады?

Ұсынылған түтік сипаттамаларын жобаның жұмыс шарттарымен және қосылу талаптарымен салыстырыңыз. Тапсырыс бермес бұрын өндірушімен қысым мен вакуум көрсеткіштерін, материалдың үйлесімділігін, өлшемдерін және тексеру құжаттамасын растаңыз.

Қорытынды: Жұмыс жағдайларыңызға сәйкес келетін шлангты көрсетіңіз

Сыммен күшейтілген үлкен диаметрлі фланецті резеңке шланг икемді резеңке конструкцияны, құрылымдық арматураны, спиральды болат сым тірегін және бейімделгіш фланецті қосылымдарды біріктіру арқылы сору және ағызу жүйелеріне тиімді шешім бере алады. Оның жарамдылығы жобаның тасымалданатын ортаға, қажетті ағынға, қысым мен вакуум жағдайларына, орнату геометриясына және техникалық қызмет көрсету жоспарына сәйкес келуіне байланысты.

ДЖИДОНГДА әртүрлі өнеркәсіптік тасымалдау талаптарын қолдау үшін шланг өлшемдерін, арматуралық құрылымдарды, материалды таңдауды және фланец конфигурацияларын теңшеу опцияларын ұсынады. Өтініміңізді талқылау үшін сыммен күшейтілген үлкен диаметрлі фланецті резеңке түтік өнімінің мәліметтерін қарап шығыңыз және техникалық сипаттамаларды дайындаңыз.Бізбен хабарласыңыбүгін жоба талаптарын талқылау, арнайы баға ұсынысын сұрау және құбыр жүйесі үшін қолайлы шланг конфигурациясын анықтау.
