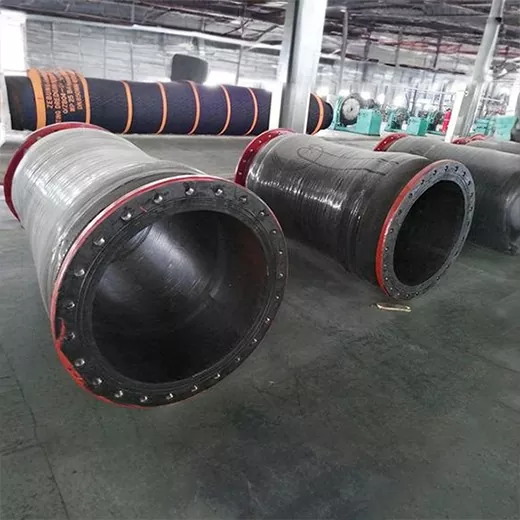

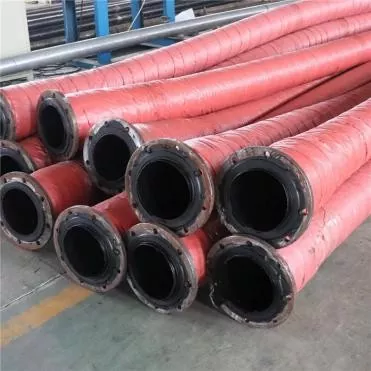

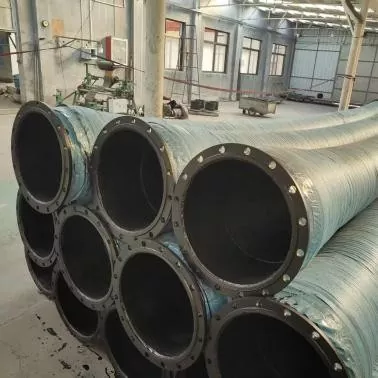

Үлкен диаметрлі қалдық шлангісі

JIDONGDA Үлкен диаметрлі қалдық шлангісі шахталарда күрделі ұзақ қашықтыққа, жоғары ағынды материалдарды тасымалдауға арналған. Дәстүрлі болат құбырлармен салыстырғанда, шланг икемді, соққыға төзімді, құбырдың дірілін айтарлықтай азайтады және орнында орнатуды жеңілдетеді.

Қолданылатын сценарийлерге минералды өңдеу зауыттарындағы шламды төгу, қалдық бөгеттерін толтыру, жерасты шахтасын толтыру, тереңдетілген лай тасымалдау, порттық минералды ұнтақты тиеу және түсіру және әртүрлі өнеркәсіптік қатты-сұйық қоспаларды тасымалдау кіреді. Жергілікті зауыттың жекелендірілген өндірістік мүмкіндіктерін пайдалана отырып, біз бүкіл әлем бойынша тау-кен компаниялары мен инженерлік мердігерлер үшін бір терезе шешімдерін ұсына аламыз.

Өнімнің құрылымы мен материалдары

Үлкен диаметрлі қалдық шлангісі: Әрбір қабат жоғары температурада интегралды түрде құйылады және вулканизацияланады, бұл қабаттасу қаупін болдырмайды. Ол әртүрлі сорғы жабдықтарымен үйлесімді және бірнеше қосқыштармен бірге келеді:

1. Ішкі резеңке қабат: тозуға төзімді табиғи резеңке / тозуға төзімді синтетикалық резеңке (NR/SBR/PU қосымша; PU төсемі тозуға оңтайлы төзімділік беретін кремний диоксиді жоғары қатты қалдықтарға жарамды)

2. Арматура қабаты: көп қабатты жоғары берік талшықты перде + болат сым спираль қаңқасы, қысымды біркелкі таратады, теріс қысым жағдайында құлауды болдырмайды.

3. Сыртқы резеңке қабаты: ауа-райына төзімді, озонға төзімді және ультракүлгін сәулелеріне төзімді синтетикалық резеңке, сыртқы әсерге және тау-кен өндірістеріндегі химиялық коррозияға төзімді.

4. Қосымша қосқыштар: Стандартты фланецтер, жылдам муфталар және сызбаларға сәйкес тапсырыс бойынша жасалған металл ұштар

Өнімділікті тексеру және сапаны бақылау

1. Тозуға төзімділік сынағы: кварц құмы ерітіндісімен 72 сағат үздіксіз тозу, масса жоғалту ≤ 0,05г

2. Жарылыс қысымы: жарылыс қысымы жұмыс қысымынан 3–4 есе жоғары, лездік қысым әсерлеріне төтеп бере алады.

3. Импульстік шаршау: 20 10 000 қысым циклі крекингсіз, деламинациясыз немесе деформациясыз

4. Иілу өнімділігі: ең аз иілу радиусында сыну немесе деламинация болмайды

5. Тасымалдаушыға төзімділік: қышқыл және сілтілі суспензия орталарында тұрақты жұмыс (рН 2–12)

Модель және спецификация Параметрлер кестесі

Негізгі артықшылықтар

1. Тозуға төзімді және ұзақ қызмет ету мерзімі: Тозуға төзімді ішкі резеңкеден жасалған эксклюзивті формула қатты бөлшектерден эрозия жоғалуын айтарлықтай азайтады, кварц, темір рудасы және мыс рудасы сияқты құрамында жоғары құм бар шламдар үшін жарамды.

2. Үлкен диаметр және жоғары ағын жылдамдығы: DN100-ден DN1200-ге дейінгі барлық өлшемдерді қамтиды, үлкен көлемді қалдық шығару жүйелеріне жарамды, тасымалдау тиімділігін арттырады және сорғы энергиясын тұтынуды азайтады.

3. Соққыға төзімді және жарылыстан қорғалған құбыр: Көпқабатты композитті арматураланған құрылым қысымның ауытқуын буферлейді, бітелу немесе іске қосу/өшіру нәтижесінде пайда болатын құбырлардың жарылу қаупін болдырмайды.

4. Оңай орнату және төмен техникалық қызмет көрсету шығындары: болат құбырларға қарағанда айтарлықтай жеңіл, төсеу және ауыстыру оңай, техникалық қызмет көрсетудің тоқтап қалу уақытын азайтады.

5. Тамаша коррозияға және ауа-райына төзімділік: Сыртқы резеңке қабаты күн, жаңбыр және тау-кен аймағының коррозия тұманына қарсы тұрады, бұл жыл бойы ашық ауада жұмыс істеу кезінде тұрақты өнімділікті қамтамасыз етеді. 6. Толық сипаттаманы теңшеу қызметі

Зауыт жобаның әртүрлі арнайы талаптарына сәйкес келетін ұзындықты, диаметрді, қысым рейтингін, қосқыш стилін және төсеніштің тозуға төзімділік рейтингін теңшеуді қолдайды.

Нақты инженерлік қолдану жағдайлары

1-жағдай: Ішкі Моңғолия темір кенішінің ұзақ қашықтыққа қалдықтарды тасымалдау жобасы

1. Жобаға шолу: Тәуліктік 8000 тонна шикізатты өңдеу қуаттылығы, қалдықтардың қатты құрамы 42%, орташа қаттылықтағы кварц, тасымалдау қашықтығы 3,5 км, жұмыс қысымы 2,8 МПа, бейтарап суспензия.

2. Қолдау шешімі: JIDONGDA DN200 PU төселген болат сым спиральды икемді шланг, 6м/12м стандартты секциялар, фланецті қосылым.

3. Өнімділік нәтижелері: бастапқы болат құбырларды ауыстырғаннан кейін діріл мен шу 60%-ға төмендеді; ауыстырусыз 36 ай бойы үздіксіз тұрақты жұмыс; техникалық қызмет көрсетудің жылдық шығындары 85%-ға төмендеді; құбырдың жарылуы немесе ағып кетуі орын алған жоқ.

Жағдай 2: Перудағы таулы мыс кеніштерін толтыру жүйесі

1. Жобаға шолу: 4500 метр биіктіктегі, төмен температура, жоғары ультракүлгін ортада құм мөлшері 45% мыс шлакты шламын теріс қысыммен сору арқылы жұмыс істейтін биік тау кеніші.

2. Қолдау шешімі: Экспортқа сәйкестік біліктілігі бар тапсырыс бойынша жасалған төмен температураға төзімді екі қабатты болат сым арматураланған шланг.

3. Өнімділік: Теріс қысымды тегістеуге қарсы өнімділік 3 есе жақсарды; сору кезінде құлаудың болмауы; 98%-дан астам тұрақты жылдық ағын жылдамдығы; құбырды пайдаланудың жалпы шығындары 73%-ға қысқарды.

Қолданылатын сценарийлер

1. Ашық/жерасты шахталарындағы қалдықтарды тасымалдау құбырлары

2. Пайдалы қазбаларды байыту зауыттарында суспензияны төгуге арналған магистральдық және қосалқы құбырлар

3. Қалдық қоймаларын және қалдықтарды шығару жобаларын құрғақ және ылғалды толтыру

4. Өзен және жағалауды тереңдету үшін ұзақ қашықтыққа лай тасымалдау

5. Порттың сусымалы минералды ұнтақты құю және түсіру суспензия құбырлары

6. Әртүрлі өнеркәсіптік қатты-сұйық аралас орталарды тасымалдау

Жиі қойылатын сұрақтар

1-тоқсан. Жоғары абразивті кварц қалдықтары үшін қандай төсеу материалын таңдау керек?

A. Кварц және гранит сияқты қатты бөлшектердің жоғары үлесі бар қалдықтар үшін полиуретанды полиуретан төсемі қолайлы таңдау болып табылады. 72 сағаттық стандартты тозуға төзімділік сынағы кезінде тозу NR және SBR резеңкелерінен айтарлықтай төмен, ал бірдей жұмыс жағдайында қызмет ету мерзімін 2-3 есе арттыруға болады. Техникалық топ суспензия бөлшектерінің құрамы мен рН мәніне негізделген оңтайлы төсеу формуласына сәйкес келеді.

Q2. JIDONGDA арнайы тау-кен жобалары үшін құбыр диаметрін, ұзындығын және қысым көрсеткіштерін реттей ала ма?

A. Иә, біздің зауыт толық өлшемді теңшеуді қамтамасыз етеді. Біз стандартты емес ұзындықтарды, DN100-ден DN1200-ге дейінгі толық диаметрлерді және 1,0-ден 10МПа-ға дейінгі бірнеше жұмыс қысымдарын қолдаймыз. Фланецтерді, жылдам муфталарды және металл ұштарды құрылыс сызбаларына сәйкес теңшеуге болады. Жоба параметрлерін ұсынғаннан кейін біз 24 сағат ішінде шешім мен баға ұсынысын береміз.

3-тоқсан. JIDONGDA үлкен диаметрлі қалдық шлангының кепілдік мерзімі қандай және сатудан кейінгі қолдау қандай?

A. Стандартты өнімдер жөнелтілген күннен бастап 12 айлық кепілдікке ие. Қалыпты жұмыс жағдайында шикізаттың немесе процестердің ақауларынан туындаған зақым кепілдік мерзімі ішінде тегін ауыстырылады. Кәсіби тау-кен құбырларының инженерлері төсеу, орнату және ағымдағы техникалық қызмет көрсету бойынша қашықтан басшылық береді; ауқымды тау-кен жобалары үшін жердегі техникалық қызметтерді келісуге болады.
