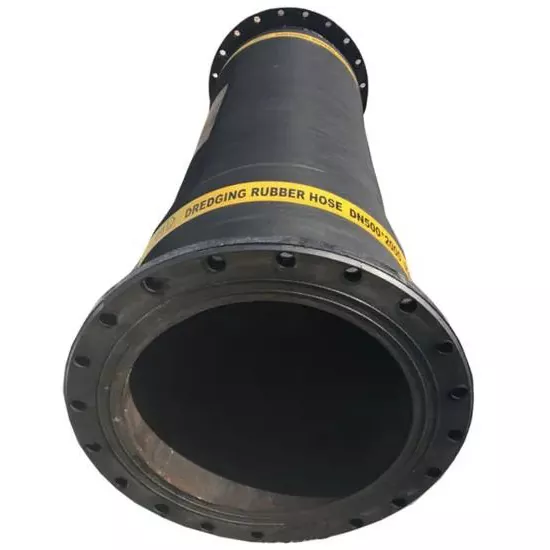

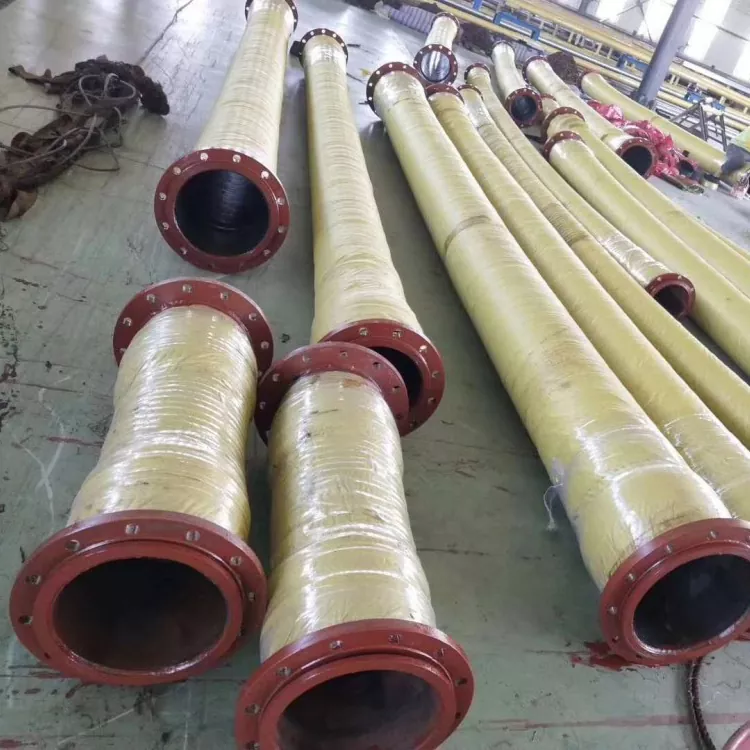

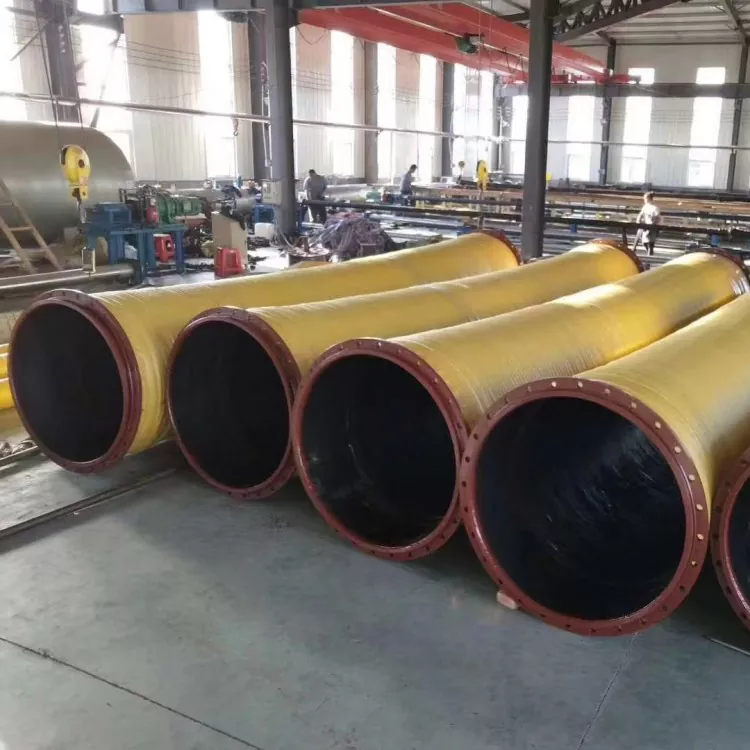

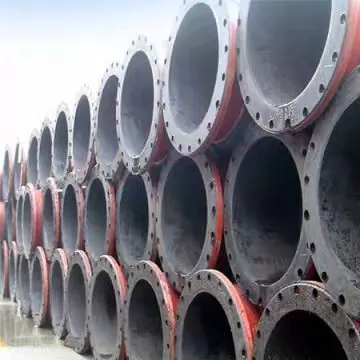

Үлкен диаметрлі ауыр фланецті резеңке түтік

JIDONGDA үлкен диаметрлі ауыр фланецті резеңке шланг  кәдімгі тасымалдау шлангілерімен салыстырғанда күрделірек инженерлік орталарға арналған.

Минералды суспензия, құм, қиыршық тас және қалдықтар сияқты орталар шлангтың ішкі қабырғасының үздіксіз тозуына себеп болуы мүмкін. Сонымен қатар, жабдықтың үлкен жұмысы дірілді, қысымның ауытқуын және механикалық жүктемелерді қамтуы мүмкін.

Сондықтан, бұл өнімді таңдау бір параметрге бағытталмауы керек, бірақ келесілердің жалпы сәйкестігін ескеруі керек:

· Ішкі резеңке тозуға төзімділік

· Арматура қабаты

· Сыртқы резеңке қорғаныс

· Фланецті қосылым

· Нақты жұмыс шарттары

Ауыр жүкті таңдау логикасы

Ауыр жұмыс істейтін шлангілер қабырғаның қалыңдығын арттыруды ғана білдірмейді.

Растау қажет нәрсе - орташа тозу деңгейі, жұмыс қысымы, вакуумдық қысым, ұзындық, иілу күйі, орнату ортасы және фланецтің кернеу жағдайлары.

Абразивтілігі жоғары суспензияны қолдану үшін ортаның бөлшектерінің өлшемі мен концентрациясы басымдық ретінде қамтамасыз етілуі керек.

Құрылымы және тозуға төзімді дизайн

Ішкі резеңке қабат орташа байланыс пен тозуға төзімділікке жауап береді.

Негізгі арматуралық құрылымды сым матаның/мата арматурасының бірнеше қабаттары құрайды.

Сору шарттарына сәйкес спиральды болат сымды қосуға болады.

Сыртқы резеңке қабаты қоршаған ортаны қорғауды қамтамасыз етеді.

Фланец соңғы қосылым құрылымы ретінде қызмет етеді.

Құрамында құм, минералды суспензия және қалдықтар сияқты бөлшектері бар орта үздіксіз жуылады және ішкі қабырғаны тоздырады.

Ішкі резеңке материал мен құрылым нақты тозу жағдайларына сәйкес таңдалуы керек.

Қолданыстағы ақпарат біртұтас тозуға төзімді резеңке қоспаны көрсетпейді, сондықтан түпкілікті тапсырыс нақты жұмыс шарттарына сәйкес расталуы керек.

Техникалық параметрлер және сапаны бақылау

Диаметрі, ұзындығы, жұмыс қысымы, жұмыс вакуумдық қысымы және температурасы құрылымға сәйкес расталуы керек.

Тапсырыс талаптарына сәйкес тексерулер мыналар үшін жүргізілуі мүмкін:

· Көрініс

· Өлшемдері

· Фланец

· Қысым

· Вакуум / Теріс қысым

· Қаттылық

· Резеңке өнімділігі

Арнайы сынақ стандарттары алдын ала келісілуі керек.

Қолданбалы салалар

Тау-кен өндіру:
Минералды суспензия, қалдық және кен суспензиясы.

Құм және қиыршық тас:
Құм, қиыршық тас және су-құм қоспалары.

Порттар:
Порт материалдары және сұйықтықты тасымалдау.

Болат:
Болат өнеркәсібінде өнеркәсіптік су мен шламды тасымалдау.

Ауыр жабдық:
Ірі сорғы қондырғылары, жабдықтар мен инженерлік құбырлар.

Фланец конфигурациясы

Фланецтерді мыналар бойынша растауға болады:

· ГБ

· DIN

· ANSI

· JIS

· ASME

· Тұтынушы сызбалары

Сатып алу кезінде фланецтің келесі бөлшектерін тексеру керек:

· Фланецтің сыртқы диаметрі

· Болт саңылауларының саны

· Болт тесігінің диаметрі

· Болт саңылауларының аралығы

· Қалыңдығы

· Тығыздау беті

· Байланыс өлшемдері

Негізгі артықшылықтар

01 | Ауыр жүкті құрылым
Қысымға, ұзындыққа және орташа жұмыс жағдайларына сәйкес көп қабатты арматура құрылымдарын конфигурациялауға болады.

02 | Тозуға төзімді шешім
Құм, минералды суспензия және қалдықтар сияқты абразивті орталар үшін тозуға төзімді қолайлы ішкі резеңке ерітінділерді таңдауға болады.

03 | Үлкен диаметрлі сыйымдылық
Үлкен тасымалдау жүйелері мен жоғары ағынды медиа тасымалдау үшін қолайлы.

04 | Фланецті қосу
Жабдық интерфейстеріне сәйкес фланецтің әртүрлі стандарттары мен материалдарын конфигурациялауға болады.

05 | Қосымша сору және шығару құрылымы
Вакуумдық жағдайларға сәйкес спиральды болат сымды және басқа тірек конструкцияларын конфигурациялауға болады.

06 | Жобаны теңшеу
Жоба талаптарына сәйкес спецификацияларды, қысымды, ұзындықты, фланецті және материалдарды теңшеуді қолдайды.

Техникалық қызмет көрсету фокусы

Ауыр жұмыс жағдайында тұрақты тексеру жазбалары жасалуы керек.

Мыналарға назар аудару керек:

· Ішкі және сыртқы резеңке тозу

· Дөңес

· Жарықтар

· Фланецті босату

· Ағып кету

Егер нақты қысым, вакуум қысымы немесе тасымалдау ортасы өзгерсе, өнімнің жарамдылығын қайта бағалау керек.

Жиі қойылатын сұрақтар

Қандай жағдайларда ауыр жеңдер ұсынылады?

Тасымалдаушы орта қатты тозған кезде, жабдықтың жүктемесі жоғары болса немесе жоба жоғары құрылымдық сенімділікті қажет етсе, ауыр жүк конфигурациясын қарастыруға болады.

Оны қалдықтарды тасымалдау үшін пайдалануға бола ма?

Иә. The wear-resistant structure can be confirmed according to the particle size, concentration, pressure and flow rate of the tailings.

Ауыр жұмыс істейтін шлангілер әрқашан қарапайым шлангтарға қарағанда жоғары қысымға есептелген бе?

Ауыр жүктеме міндетті түрде жоғары қысым деңгейін білдірмейді. Соңғы жұмыс қысымы нақты құрылымға және техникалық параметрлерге сәйкес анықталуы керек.

Тұтынушы сызбаларына қолдау көрсетуге бола ма?

Иә. Фланец пен өнімнің құрылымын тұтынушы сызбаларына сәйкес растауға болады.

Оны жобаның жаппай тапсырыстары үшін пайдалануға болады ма?

Иә. Specifications, quantity, inspection requirements and delivery time can be determined together during the project technical confirmation stage.
