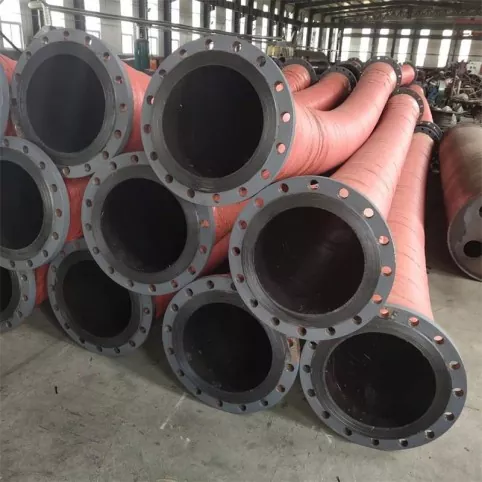

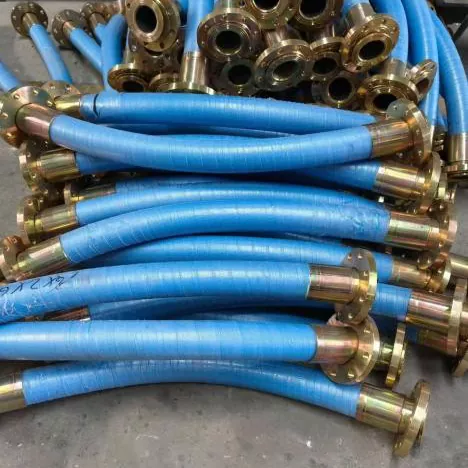

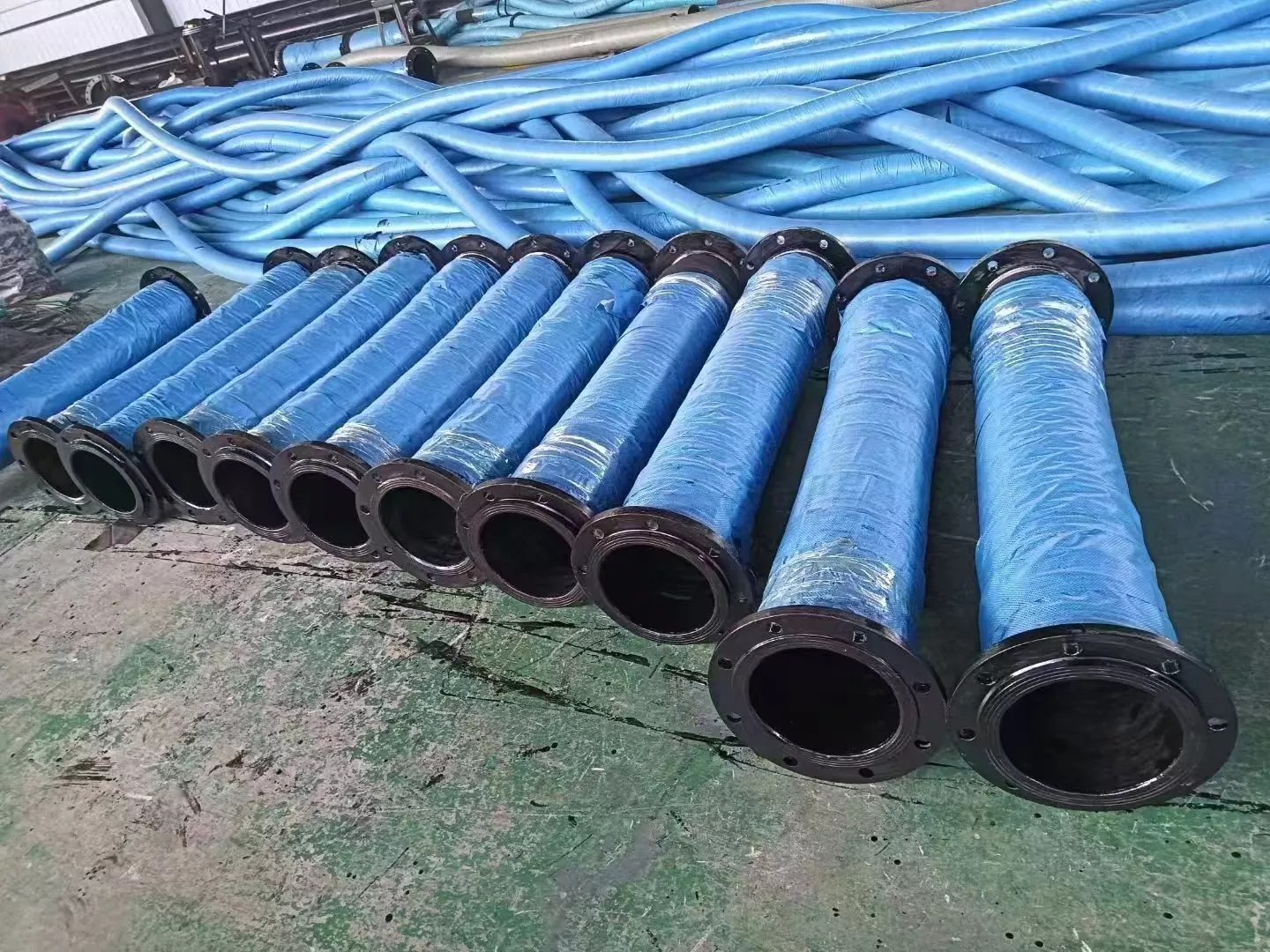

Үлкен диаметрлі сору және шығару фланецті резеңке түтік

Үлкен диаметрлі сору және шығару фланецті резеңке шланг  үлкен ағынды тасымалдағыштарды икемді тасымалдау үшін пайдаланылатын өнеркәсіптік шлангтың түрі. Ол негізінен тұрақты құбырлар мен сорғылар, жабдықтар немесе жылжымалы құбыр жүйелері арасындағы қосылу, орын ауыстыру және сору/разряд жағдайына бейімделуді шешеді.

Қолданыстағы өнім туралы ақпаратқа сәйкес, бұл серия негізінен суды, теңіз суын, суспензияны, минералды суспензияны, құмды, қиыршық тасты, қалдықтарды және кейбір өнеркәсіптік сұйықтықтарды тасымалдау үшін қолданылады.

JIDONGDA шлангісі өнімдерді тұтынушылардың сипаттамаларына, техникалық параметрлеріне, сызбаларына немесе нақты жұмыс жағдайларына сәйкес конфигурациялай алады.

Сатып алу кезінде түтік құрылымының нақты құбыр жүйесіне сәйкестігін қамтамасыз ету үшін ішкі диаметрді, ұзындықты, жұмыс қысымын, вакуумдық қысымды, ортаны, температураны және фланец стандартын растау ұсынылады.

Негізінен оң қысымды тасымалдау үшін пайдаланылатын қарапайым шлангтармен салыстырғанда, бұл өнім құрылымға сору және вакуумды қолдану үшін қолдау көрсете алатын спиральды болат сым тіреу опциясын қосады.

Көпқабатты мата/корд матасының арматуралық қабаты жұмыс қысымына төтеп беру үшін пайдаланылады, ал ішкі резеңке және сыртқы резеңке орта, температура және жұмыс ортасына сәйкес таңдалады.

Жұмыс принципі және құрылымдық комбинация

Үлкен диаметрлі сору және ағызу фланецті резеңке шланг тасымалдағыштарды тасымалдауға мыналардың комбинациясы арқылы қол жеткізеді:

Ішкі резеңке қабат + Арматура қабаты + Спиральды болат сым қаңқасы (үлгі конфигурациясына сәйкес) + Сыртқы резеңке қабат + Соңғы фланецтер

Шығару жұмысы кезінде ішкі қысым негізінен арматуралық қабатпен қамтамасыз етіледі.

Сору немесе вакуумда жұмыс істегенде, спиральды болат сым жақтауы шлангтың тегістелу және құлау қаупін азайтуға көмектесетін айналмалы қолдауды қамтамасыз етеді.

Соңғы фланецтер сорғылармен, клапандармен, құбырлармен және басқа жабдықпен болтты қосылыстар үшін қолданылады.

Фланецтің техникалық сипаттамаларын жердегі құбыр стандарттарына немесе тұтынушы сызбаларына сәйкес растауға болады, бұл сәйкес келмейтін қосылым өлшемдерінен туындаған орнату мәселелерін азайтады.

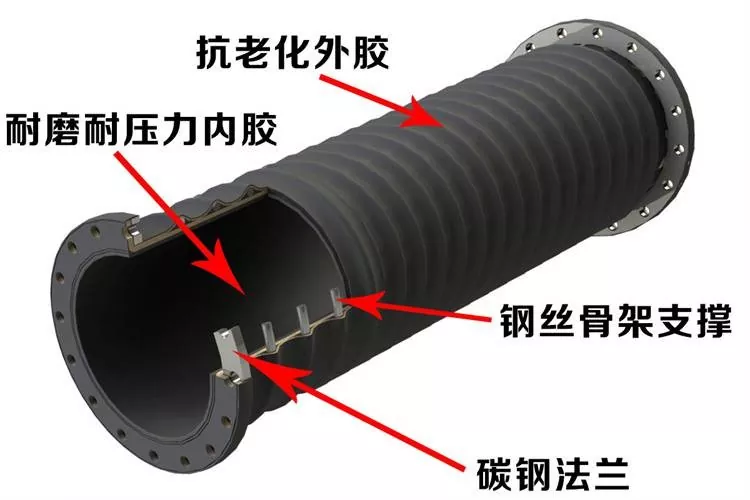

Өнім құрылымының иллюстрациясы

Құрылымы: тозуға төзімді ішкі резеңке, арматуралық қабат, спиральды болат сым жақтау, сыртқы резеңке және көміртекті болат фланец

Негізгі құрылым сипаттамасы

• Ішкі резеңке қабат:
Тасымалдаушы ортамен тікелей байланысады. Қолайлы резеңке материалдарды су, суспензия, минералды суспензия, құм және қиыршық тас сияқты тасымалдаушыларға, сондай-ақ нақты жұмыс жағдайларына сәйкес таңдауға болады.

• Күшейтілген мата қабаты:
Негізгі қысым жүктемесіне төтеп беру үшін көп қабатты шнур матасын/матаны күшейту құрылымын пайдаланады.

• Спиральды болат сым қаңқасы:
Шланг корпусын қолдауды қамтамасыз ететін соруды немесе вакуумды тасымалдауды қажет ететін құрылымдық шешімдер үшін қолданылады.

• Сыртқы резеңке қабат:
Сыртқы қорғанысты қамтамасыз етеді және оны қартаюға, тозуға төзімділікке және сыртқы жұмыс жағдайларына сәйкес таңдауға болады.

• Соңғы фланец:
Көміртекті болаттан немесе тот баспайтын болаттан жасалған фланецтермен жабдықталуы мүмкін және тұтынушы стандарттарына, өлшемдеріне немесе сызбаларына сәйкес келеді.

Негізгі артықшылықтар

Үлкен диаметрлі тасымалдау:
Үлкен ағынды тасымалдағыштарды тасымалдауға жарамды әртүрлі үлкен диаметрлі спецификацияларда қол жетімді. Нақты қол жетімді диаметр диапазоны техникалық талаптарға сәйкес расталуы керек.

Сору және шығаруға бейімділік:
Құрылымдық конфигурацияға сәйкес оны тасымалдаушыны сору, ағызу немесе аралас сору және шығару үшін пайдалануға болады.

Ыңғайлы фланецті қосылым:
Фланецтерді GB, DIN, ANSI, JIS, ASME және тұтынушы сызбалары сияқты жалпы стандарттарға сәйкес конфигурациялауға болады.

Қосымша тозуға төзімді шешімдер:
Шлам, минералды суспензия, құм және қиыршық тас сияқты абразивтік орталар үшін тозу жағдайларына сәйкес қолайлы ішкі резеңке және арматура құрылымдарын таңдауға болады.

Икемді қосылым:
Резеңке шлангілер белгілі бір иілу және орын ауыстыру бейімділігін қамтамасыз етеді, жабдықтың діріліне, құбырдың жылжуына және орнатудың ауытқу жағдайларына сәйкес келеді.

Жұмыс шарттарына сәйкес теңшелген:
OEM және стандартты емес теңшеу диаметрі, ұзындығы, қысымы, вакуумдық қысымы, температура, резеңке материалы, фланец сипаттамалары мен түсіне негізделген.

Техникалық сипаттамалар

Келесі параметрлер бар өнім ақпаратынан құрастырылған. Әртүрлі диаметрлер, құрылымдар, ұзындықтар және жұмыс жағдайлары түпкілікті өнімділікке әсер етуі мүмкін болғандықтан, ресми сатып алу үшін расталған техникалық параметрлер/сызбалар басым болуы керек.

Техникалық сипаттаманы растау ескертуі:
Түпнұсқа өнім ақпаратында екі түрлі диаметр диапазонының сипаттамасы бар: “DN100–DN1000” және “DN100–DN2000”, ағымдағы параметрлер кестесінде DN500-ге дейін тізім берілген. Веб-сайтта сәйкес келмейтін ақпаратты болдырмау үшін, жариялаудан бұрын нақты өндіріс пен жеткізу мүмкіндіктеріне сәйкес соңғы үлкен диаметрлі жеткізу ауқымын растау ұсынылады.

Қолдану сценарийлері

Тау-кен

Минералды суспензияны, қалдықтарды және құрамында бөлшектері бар суспензияны тасымалдау үшін қолданылады.

Абразивтілігі жоғары орталар үшін ішкі резеңке материал мен арматура құрылымы бөлшектердің өлшеміне, концентрациясына, ағынының жылдамдығына және қысымға сәйкес таңдалуы керек.

Тереңдету

Тереңдету кемелеріне, шлам сорғыларына, лай ағызатын құбырларға және кейбір суасты тасымалдау жүйелеріне жарамды.

Шламды, шламды, құмды және басқа материалдарды сору және шығару үшін қолдануға болады.

Порттар мен терминалдар

Үлкен диаметрлі сыйымдылықты және икемді қосылымдарды қажет ететін сұйықтықты немесе материалды тасымалдау жүйелерінде қолданылады.

Фланец сипаттамаларын жердегі қосылу талаптарына сәйкес конфигурациялауға болады.

Құм және қиыршық тас

Құмды, қиыршық тасты, су-құм қоспаларын, ерітіндіні және басқа да бөлшектері бар материалдарды тасымалдау үшін қолайлы.

Тозуға төзімді құрылымдарды тозудың нақты жағдайларына сәйкес таңдауға болады.

Болат өнеркәсібі

Өнеркәсіптік су, суспензия, минералды суспензия және кейбір өнеркәсіптік ортаны тасымалдау үшін пайдалануға болады.

Сондай-ақ ауқымды жабдық арасындағы икемді құбырларды қосу үшін қолайлы.

Құрылыс және инженерия

Қысым деңгейіне, орташа және құрылымдық конфигурациясына сәйкес оны құрылыс жабдықтарында және сұйықтықты немесе материалды тасымалдауға арналған инженерлік жобаларда қолдануға болады.

Өнеркәсіптік материалды тасымалдау

Энергия, суды тазарту және инженерлік жабдық сияқты өнеркәсіптік тасымалдау жүйелеріне қолайлы.

Тасымалдаушы және нақты жұмыс жағдайларына сәйкес теңшелген шешімдер қол жетімді.

Таңдау нұсқаулығы және сатып алуды растау

Үлкен диаметрлі сорғыш және ағызу фланецті резеңке шлангты сатып алғанда, тек ішкі диаметрі бойынша баға белгілеу ұсынылмайды.

Сору және шығару шлангілері үшін вакуумдық қысым, орташа тозуы, температура және фланецті қосу талаптары соңғы құрылым конфигурациясына және қызмет көрсету өнімділігіне әсер етеді.

• Алдымен тасымалдау ортасын растаңыз:
Су, теңіз суы, суспензия, минералды суспензия, қалдықтар, құм, қиыршық тас немесе басқа өнеркәсіптік орталар.

• Жұмыс шарттарын растаңыз:
Ағын жылдамдығы, жұмыс қысымы, жұмыс вакуум қысымы, орташа температура, орташа концентрация және бөлшектердің мөлшері.

• Орнату талаптарын растаңыз:
Ішкі диаметрі, ұзындығы, иілу/орын ауыстыру талаптары, фланец стандарты, фланец өлшемдері және нығыздау бетінің түрі.

• Минералды суспензия, қалдық және құм/қиыршық тас сияқты абразивтілігі жоғары қолданбалар үшін:
Тозуға төзімді ішкі резеңке ерітіндісін растау керек.

• Сору немесе вакуумды тасымалдау қолданбалары үшін:
Вакуумдық қысым деңгейі көрсетілуі керек және спиральды болат сымның қаңқасы қажет пе, жоқ па расталу керек.

• Стандартты емес жобалар үшін:
Техникалық растау үшін сызбаларды, ескі шланг үлгілерін немесе нақты қосылым өлшемдерін ұсыну ұсынылады.

Пайдалану сақтық шаралары

· Жұмыс қысымы, вакуумдық қысым және температура бекітілген түтік үлгісінің рұқсат етілген ауқымынан аспауы керек. Арнайы шектеулер өнімді техникалық растау құжаттарына бағынады.

· Құм және минералды суспензия сияқты абразивті құралдарды тасымалдаған кезде, нақты тозу жағдайларына сәйкес сәйкес ішкі резеңке құрылымын таңдап, шлангтың корпусын жүйелі түрде тексеріп отыру керек.

· Фланецті орнатпас бұрын, орнату кезінде мәжбүрлі туралауды болдырмау үшін фланец стандартын, болт саңылауларының аралығын, тығыздағыш бетін және болт қосылымының өлшемдерін тексеріңіз.

· Сору қолданбалары үшін вакуум талабы мен спиральды болат сым арматурасының конфигурациясын растау керек. Шлангтың қалыпты емес тегістелуі, құлауы немесе деформациясы орын алса, шлангты пайдалануды тоқтатып, жұмыс жағдайын тексеріңіз.

· Орнату және тасымалдау кезінде қосылым бөліктері мен шланг корпусының зақымдалуын азайту үшін фланец ұштарын қажетсіз соғудан, қысудан немесе сүйреуден аулақ болыңыз.

· Арнайы химиялық орталар, жоғары температуралы тасымалдағыштар немесе стандартты емес жұмыс жағдайлары үшін сатып алмас бұрын орташа құрамы мен температурасы сияқты ақпаратты қамтамасыз етіңіз. Техникалық персонал материалдың үйлесімділігін растауы керек.

Техникалық қызмет көрсету және қызмет көрсету мерзімін басқару

Үлкен диаметрлі резеңке түтіктердің нақты қызмет ету мерзімі тасымалдаушы ортаға, қысымға, вакуумдық қысымға, температураға, иілуге, орнату жағдайына және пайдалану жиілігіне байланысты.

Сондықтан техникалық қызмет көрсету мыналарға назар аударуы керек:

Тұрақты тексеру + Жұмыс жағдайының жазбалары + Қалыпты емес жағдайларды уақтылы өңдеу

· Сыртқы резеңке қабатта жарықтар, қалыпты тозуы, дөңес немесе басқа көрінетін зақымдар бар-жоғын үнемі тексеріп тұрыңыз.

· Фланецті жалғау аймағында бос, ағып кету немесе қалыптан тыс деформация бар-жоғын тексеріңіз.

· Сору және шығару операциялары кезінде шлангтың күйін тексеріп, қалыптан тыс тегістелу, құлау немесе деформацияға назар аударыңыз.

· Минералды суспензия және құм/қиыршық тас сияқты абразивті материалдар үшін тозу жағдайларын болашақта таңдауды оңтайландыруға сілтеме ретінде нақты пайдалануға сәйкес жазып алыңыз.

· Шланг жұмыс істемей тұрғанда, өткір заттармен ұзақ уақыт қысуды болдырмаңыз. Өңдеу және сақтау кезінде қажетсіз иілу мен соққыны азайтыңыз.

· Егер қалыптыдан тыс қысым, айқын ағып кету, құрылымдық зақым немесе дұрыс емес қосылым орын алса, шлангты пайдалануды тоқтатып, техникалық тексеруден өтіңіз.

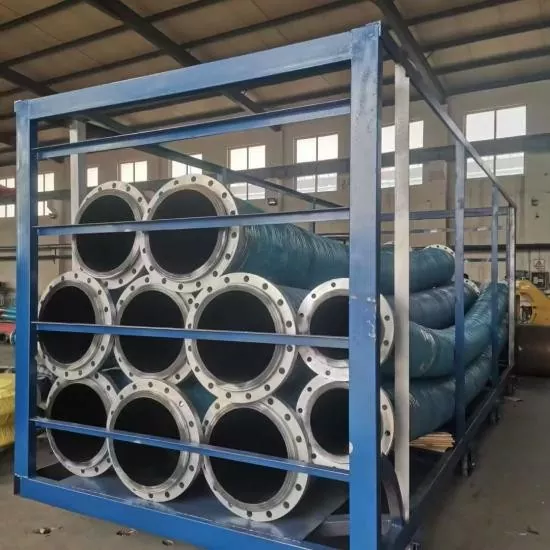

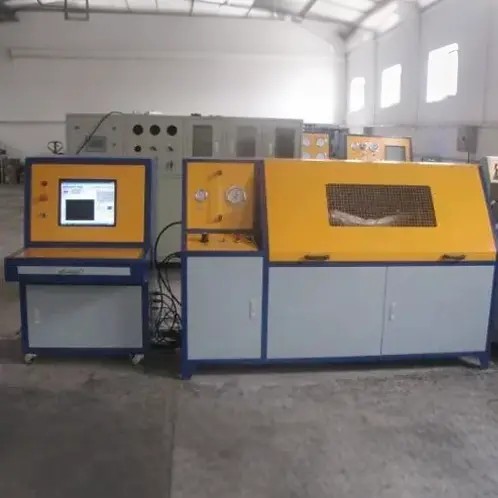

Сапаны бақылау және жеткізу

Қолданыстағы өнім ақпаратына сәйкес дайын өнімді өнім сипаттамаларына және тұтынушы талаптарына сәйкес тексеруге болады, соның ішінде:

· Көрініс

· Ішкі диаметрі

· Сыртқы диаметр

· Ұзындығы

· Фланец өлшемдері

· Қысым

· Вакуум / Теріс қысым

· Қаттылық

· Резеңке өнімділігі

Тұтынушыларда арнайы сынақ талаптары болса, тапсырыс беру алдында тексеру элементтері мен қабылдау стандарттарын растау керек.

Теңшелетін өнімдер үшін техникалық растау кезеңінде спецификациялар, фланец талаптары, қысым деңгейі, вакуумдық қысым, тасымалдау ортасы және жеткізу талаптары расталуы мүмкін.

Жиі қойылатын сұрақтар

1. Үлкен диаметрлі сору және ағызу резеңке шлангінің қандай техникалық сипаттамалары бар?

Ағымдағы параметр ақпаратында DN100, DN150, DN200, DN250, DN300, DN400 және DN500 мм қоса алғанда, жалпы ішкі диаметрлер тізімі берілген. Үлкен өлшемдерді жоба талаптарына сәйкес техникалық растауға болады.

2. Шлангқа фланецтерді орнатуға болады ма?

Иә. Өнім фланецті қосылымдарды пайдаланады және оны GB, DIN, ANSI, JIS, ASME стандарттарына немесе тұтынушы сызбаларына сәйкес жабдықтауға болады.

3. Минералды суспензия мен қалдықтарды тасымалдау үшін қолдануға бола ма?

Иә. Шламның концентрациясына, бөлшектердің өлшеміне, ағын жылдамдығына, қысымға және температураға сәйкес тозуға төзімді қолайлы құрылымдарды таңдауға болады. Соңғы шешім нақты жұмыс жағдайларына сәйкес расталады.

4. Оны тереңдету жобалары үшін пайдалануға болады ма?

Иә. Шлангты орта, қысым, вакуум талаптарына және тереңдету жүйесінің орнату әдісіне сәйкес таңдауға болады.

5. Оны сызбалар бойынша теңшеуге бола ма?

Иә. Тұтынушылар шланг корпусын және фланец құрылымын растау үшін сызбаларды, үлгілерді немесе егжей-тегжейлі техникалық параметрлерді ұсына алады.

6. MOQ дегеніміз не?

MOQ өнім түріне, спецификацияға, ұзындыққа және теңшеу талаптарына байланысты.

Стандартты өнімдер шағын топтамамен сатып алуды қолдай алады. Нақты мөлшер баға ұсынысы кезінде расталады.

7. Үлгілерді беруге бола ма?

Кейбір стандартты өнімдер үлгілерді немесе үлгі қолдауын қамтамасыз ете алады. Үлгі құны мен тасымалдау құны нақты өнім мен тапсырыс жағдайына сәйкес расталады.

8. Жеткізу уақыты қандай?

Стандартты өнімдер әдетте 7–20 жұмыс күнін қажет етеді.

Таңдалған өнімдер, үлкен диаметрлі шлангтар және арнайы сипаттамалар үшін жеткізу уақыты құрылымға, мөлшерге және өндіріс талаптарына сәйкес расталады.

Тапсырыс беру алдында нақты жеткізу кестесі беріледі.

9. Жаппай тапсырыстар үшін сапаға қалай кепілдік беріледі?

Сапаны тексеру сыртқы түрін, өлшемдерін, фланецті, қысымды және вакуумды сынауды қоса алғанда, өнімнің техникалық сипаттамаларына және тұтынушы талаптарына сәйкес жүзеге асырылуы мүмкін.

Сатып алу алдында арнайы тексеру элементтерін растау керек.
