ДЖИДОНГДАқамтамасыз етедіҚос сфералық резеңке компенсаторсенімді дірілді оқшаулауды, қозғалыс компенсациясын және қосылу икемділігін қажет ететін өнеркәсіптік құбыр жүйелері үшін. Қос шарлы резеңке корпуспен, күшейтілген мата қабаттарымен және тот баспайтын болаттан жасалған тордан қорғаныспен жасалған бұл икемді компонент сорғылар, компрессорлар, су жүйелері, ауа, май, жұмсақ химиялық заттар және басқа да өнеркәсіптік сұйықтықтарды қамтитын күрделі құбырларға арналған.
Қос шарлы компенсатор құбыр жүйесіне қосылған жабдықтан тасымалданатын діріл мен кернеуді азайтуға көмектесе отырып, құбыр қозғалысын сіңіруге арналған. Бір шарлы құрылыммен салыстырғанда оның екі шарлы геометриясы қосымша икемділік пен қозғалысты сіңіруді қамтамасыз етеді. JIDONGDA EPDM, NBR және Neoprene сияқты материалдарды пайдаланып, көп қабатты мата арматурасы және сыртқы тот баспайтын болаттан жасалған тор қабаты бар күшейтілген резеңке компенсаторларды ұсынады. Дизайнға байланысты қол жетімді техникалық сипаттамалар DN32–DN600, PN10/PN16/PN25 қысым кластарын және -20°C пен +120°C аралығындағы температура диапазондарын қамтуы мүмкін, жоғары температуралар үшін арнайы қосылыстар қолжетімді.
Мазмұны
- Қос сфералық резеңке компенсатор дегеніміз не?
- Неліктен бұл өнеркәсіптік құбыр жүйелерінде маңызды?
- Бірлестік қалай құрылады?
- Негізгі өнімділік артықшылықтары қандай?
- Сатып алушылар қандай техникалық сипаттамаларды тексеруі керек?
- Оны қайда қолдануға болады?
- Сатып алушылар дұрыс үлгіні қалай таңдауы керек?
- Орнату кезінде нені ескеру керек?
- Жиі қойылатын сұрақтар
- Теңшелген шешімді қалай сұрауға болады?

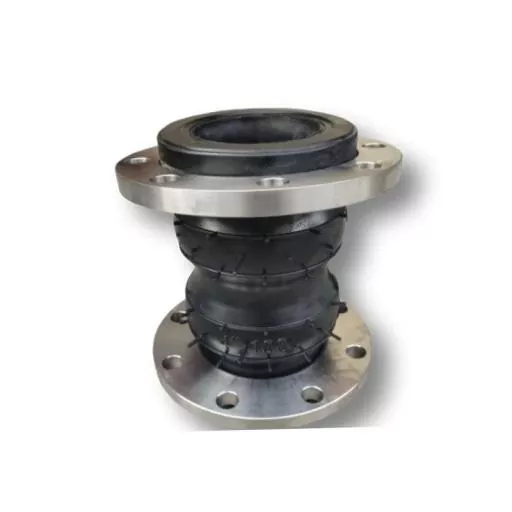

Қос сфералық резеңке компенсатор дегеніміз не?
Қос сфералық резеңке компенсатор - екі сфералық резеңке секциядан тұратын икемді құбырды қосу компоненті. Оның негізгі мақсаты қозғалысты қамтамасыз ету және жабдық пен жалғанған құбырлар арасындағы дірілдің берілуін азайту болып табылады.
Қатты құбыр қосылымдарынан айырмашылығы, икемді резеңке құрылым осьтік, бүйірлік және бұрыштық қозғалысқа жауап бере алады. Бұл буынды діріл мен қысымның ауытқуы құбырларға қосымша кернеу тудыруы мүмкін айналмалы немесе поршеньдік жабдықтың айналасында әсіресе пайдалы етеді.
Қос шар конфигурациясы, әсіресе, кәдімгі бір шарлы қосқыш қамтамасыз ете алатын құбыр жүйесі икемділік пен дірілді жұтуды қажет еткенде пайдалы. Сфералық геометрия барлық қозғалысты қатаң байланыс нүктесінде шоғырландырудың орнына икемді резеңке корпус арқылы қозғалысты таратады.
Резеңке компенсаторларды салыстыратын сатып алушылар үшін қос шардың дизайны жұмыс қысымына, температураға, тасымалдағышқа, қозғалыс талаптарына, фланец конфигурациясына және орнату шарттарына сәйкес бағалануы керек.
Неліктен бұл өнеркәсіптік құбыр жүйелерінде маңызды?
Өнеркәсіптік құбырлар мүлдем статикалық жағдайларға сирек ұшырайды. Сорғылар іске қосылады және тоқтайды, компрессорлар механикалық діріл тудырады, сұйықтықтар қысымның ауытқуын тудырады және температураның өзгеруі қосылған компоненттердің кеңеюіне немесе жиырылуына әкеледі.
Тиісті икемділік болмаса, бұл динамикалық күштер құбырларға, фланецтерге, клапандарға, сорғыларға және басқа жабдыққа тікелей берілуі мүмкін. Уақыт өте қайталанатын жүктеу шаршауға, қосылым кернеуіне, ағып кетуге немесе құрамдас бөліктердің мерзімінен бұрын тозуына ықпал етуі мүмкін.
Иілгіш компенсатор бұл әсерлерді оқшаулауға көмектеседі. Оның резеңке корпусы қатты құбыр учаскелері арасында басқарылатын қозғалыс аймағын қамтамасыз етеді, ал арматуралық қабаттар жұмыс жүктемелері кезінде құрылымды қолдайды.
- Жабдықтан туындаған дірілді сіңіреді.
- Құбыр қозғалысының орнын толтырады.
- Қосылымдар айналасындағы стресс концентрациясын азайтуға көмектеседі.
- Термиялық қозғалыс пен орнатуға төзімділік береді.
- Динамикалық құбыр жүйелерінің тұрақты жұмысын қолдайды.
- Қосылған жабдықты шамадан тыс діріл жіберуден қорғауға көмектеседі.
Бірлестік қалай құрылады?
Иілгіш компенсатордың өнімділігі негізінен оның геометриясына, резеңке қосылыстарына, арматура құрылымына және қосылым дизайнына байланысты. Әдеттегі күшейтілген қос шар конфигурациясы бірнеше функционалды қабаттарды біріктіреді.
Қос шарлы резеңке корпус
Екі шарлы геометрия бірнеше бағыттағы қозғалыстарды өңдеуге қабілетті икемді жұмыс бөлігін жасайды. Қисық құрылым сонымен қатар толық қатты байланысқа сүйенбестен деформацияға мүмкіндік береді.
Көпқабатты матаны күшейту
Қысымға төзімділік пен шаршауға төзімділікті жақсарту үшін резеңке корпусқа мата арматурасы енгізілген. Арматура құрылымы қажетті қысым класына және қолдану шарттарына сәйкес таңдалады.
Тот баспайтын болаттан жасалған тордан қорғау
Сыртқы тот баспайтын болаттан жасалған тор қабаты қосымша механикалық қорғаныс пен құрылымдық қолдауды қамтамасыз ете алады. Бұл компенсатор динамикалық жүктемелерге және қайталанатын дірілге ұшырайтын орталарда әсіресе құнды.
Фланецті қосылым
Фланецті ұштар икемді түйінді қолданыстағы құбырларға қосудың практикалық әдісін қамтамасыз етеді. Фланецтің дұрыс өлшемдері, болт үлгілері, тығыздағышты таңдау және туралау тығыздау өнімділігін сақтау үшін маңызды.
Негізгі өнімділік артықшылықтары қандай?
Қос шарлы резеңке компенсатордың мәні құбырдың қарапайым икемділігінен асып түседі. Оның құрылысы өнеркәсіптік құбыр жүйелерінде кездесетін бірнеше жалпы қиындықтарды шешеді.
| Өнімділік мүмкіндігі | Инженерлік артықшылық | Типтік талап |
|---|---|---|
| Қос шар геометриясы | Жоғары икемділік пен қозғалысты сіңіруді қамтамасыз етеді | Динамикалық құбыр жүйелері |
| Матаны күшейту | Қысымға төзімділік пен шаршауға төзімділікті жақсартады | Қысымды құбырлар |
| Тот баспайтын болаттан жасалған тор | Қосымша механикалық қорғанысты қамтамасыз етеді | Жоғары тербеліс орталар |
| Резеңке икемділігі | Діріл берілісін азайтады | Сорғылар мен компрессорлар |
| Фланецті қосылым | Тұрақты орнатуды және тығыздауды қолдайды | Өнеркәсіптік құбыр желілері |
| Резеңкеден жасалған қосылыстар | Түрлі орталар мен температураларға бейімделуге мүмкіндік береді | Арнайы қолданбалар |
Бұл сипаттамалар өнімді кәдімгі қатты қосқыш жеткілікті икемділікті немесе дірілді оқшаулауды қамтамасыз етпеуі мүмкін қолданбалар үшін қолайлы етеді.
Сатып алушылар қандай техникалық сипаттамаларды тексеруі керек?
Икемді қосылысты таңдау құбырдың номиналды диаметрін таңдаудан гөрі нақты жұмыс шарттарынан басталуы керек. Келесі спецификациялар қос сфералық дизайнды бағалау кезінде ерекше маңызды.
| Техникалық сипаттама | Қол жетімді / Типтік диапазон |
|---|---|
| Құрылымы | Қос шар резеңке корпус + мата арматурасы + тот баспайтын болаттан жасалған тор |
| Резеңке материалдар | EPDM, NBR, неопрен, теңшелген қосылыстар |
| Арматура | Көп қабатты мата және тот баспайтын болаттан жасалған тор |
| Жұмыс қысымы | PN10 / PN16 / PN25, құрылымына байланысты |
| Температура диапазоны | -20°C - +120°C; +150°С дейінгі арнайы қосылыстар |
| Қозғалыс | Осьтік, бүйірлік және бұрыштық компенсация |
| Номиналды өлшем | DN32–DN600; теңшеу арқылы қол жетімді үлкен өлшемдер |
| Байланыс | Фланецті немесе тапсырыс бойынша құрастырылған фитингтер |
| Үйлесімді медиа | Су, ауа, мұнай, жұмсақ химиялық заттар және өнеркәсіптік сұйықтықтар |
Нақты таңдау әрқашан толық жүйе дизайнына негізделуі керек. Өндіріс алдында қысым, температура, сұйықтық құрамы, қозғалыс амплитудасы, фланец өлшемдері және орнату ортасы расталуы керек.
Оны қайда қолдануға болады?
Қос шарлы икемді қосылым әсіресе діріл, қозғалыс немесе механикалық кернеуді толығымен жою мүмкін емес құбыр жүйелеріне қатысты.
Сорғы және компрессорлық жүйелер
Сорғылар мен компрессорлар механикалық тербелістің кең таралған көздері болып табылады. Жабдықтың жанында икемді қосылысты орнату жалғанған құбырға дірілді беруді шектеуге көмектеседі.
Су және сұйықтық құбырлары
Суды тазарту, өнеркәсіптік су айналымы және сұйықтықты тасымалдаудың жалпы жүйелері икемді қосылымдарды сақтай отырып, қозғалысты қамтамасыз ету үшін резеңке компенсаторларды пайдалана алады.
Өнеркәсіптік технологиялық желілер
Үйлесімді майларды, ауаны, жұмсақ химиялық заттарды және басқа өнеркәсіптік сұйықтықтарды тасымалдайтын жүйелер қажетті орта кедергісіне сәйкес әртүрлі резеңке қосылыстарын пайдалана алады.
Күрделі құбырлардың макеттері
Бірнеше құбыр учаскелері, жабдық қосылымдары және құрылымдық төзімділіктер туралау қиындықтарын тудыратын жағдайда, дұрыс таңдалған икемді қосылыс қосымша қозғалыс мүмкіндігін қамтамасыз ете алады.
Сатып алушылар дұрыс үлгіні қалай таңдауы керек?
Сатып алу топтары баға ұсыныстарын сұраған кезде толық операциялық ақпаратты ұсынуы керек. Бұл өндірушіге резеңке қоспаны, арматураны, өлшемді, қысым көрсеткішін және қосылым конфигурациясын нақты қолданбаға сәйкестендіруге мүмкіндік береді.
- Құбырдың диаметрін растаңыз:Қажетті DN немесе номиналды құбыр өлшемін анықтаңыз.
- Жұмыс қысымын тексеріңіз:Қалыпты және өтпелі жұмыс жағдайларына сәйкес келетін қысым класын таңдаңыз.
- Жұмыс температурасын анықтау:Қалыпты температураны да, әлеуетті ең жоғары температураны да ескеріңіз.
- Ортаны көрсетіңіз:Су, май, ауа, химиялық заттар және басқа сұйықтықтар әртүрлі резеңке қосылыстарын қажет етуі мүмкін.
- Қозғалысты өлшеу:Күтілетін осьтік, бүйірлік және бұрыштық қозғалысты анықтаңыз.
- Фланец өлшемдерін растаңыз:Болт-тесік үлгілері мен қосылым өлшемдері құбырға сәйкес келуі керек.
- Орнату ортасын қарастырыңыз:Сыртқы әсер, діріл қарқындылығы және қоршаған жабдық соңғы конфигурацияға әсер етуі мүмкін.
Бұл мәліметтерді ертерек беру спецификация қателерін азайтып, OEM теңшеуін тиімдірек етеді.
Орнату кезінде нені ескеру керек?
Тіпті дұрыс құрастырылған компенсатор дұрыс орнатуды талап етеді. Иілгіш корпусты құбырды дұрыс тіреу немесе туралауды алмастырушы ретінде қарастыруға болмайды.
- Болттарды бұрау алдында фланецтің туралануын тексеріңіз.
- Үйлесімді тығыздағыштарды және дұрыс белгіленген бекіткіштерді пайдаланыңыз.
- Орнату кезінде шамадан тыс созылу, қысу немесе бұралудан аулақ болыңыз.
- Көрші құбырлардың дұрыс қолдау көрсетілетініне көз жеткізіңіз.
- Өткір заттардың немесе сыртқы бөлшектердің резеңке корпусты зақымдауын болдырмаңыз.
- Жұмыс қозғалысы жобаланған өтемақы ауқымында сақталатынын тексеріңіз.
- Көрінетін тозу, жарықтар, деформация немесе қосылым ақауларының бар-жоғын мезгіл-мезгіл тексеріп отырыңыз.
Дұрыс орнату қосылысты оның жобаланған дизайнына сәйкес орындауға көмектеседі және икемді элементке қажетсіз механикалық жүктемені азайтады.
Жиі қойылатын сұрақтар
1. Қос сфералық резеңке компенсатордың негізгі артықшылығы неде?
Негізгі функционалдық артықшылығы оның қос шарлы икемді құрылым арқылы жоғары қозғалысты сіңіру және дірілді оқшаулауды қамтамасыз ету мүмкіндігі болып табылады.
2. Резеңке корпусқа қандай материалдар бар?
Жалпы материал опцияларына EPDM, NBR және Neoprene жатады. Резеңке қосылыстарын жұмыс ортасы немесе температурасы арнайы формуланы қажет еткенде де қарастыруға болады.
3. Қандай қысым көрсеткіштері бар?
Құрылым мен қолдану талаптарына байланысты конфигурациялар PN10, PN16 немесе PN25 жұмыс қысымы кластары үшін жобалануы мүмкін.
4. Қандай өлшемдерді теңшеуге болады?
Сілтемеленген өнім ассортименті DN32-ден DN600-ге дейін қамтиды, ал үлкен өлшемдер жоба талаптары мен инженерлік сипаттамаларға сәйкес қарастырылуы мүмкін.
5. Сорғылар мен компрессорлардың жанында қолдануға бола ма?
Иә. Сорғылар мен компрессорлар әдеттегі орнату орындары болып табылады, өйткені бұл машиналар қосылған құбырлардан оқшаулану қажет діріл мен динамикалық жүктемелерді тудыруы мүмкін.
6. Қосылым түрін теңшеуге бола ма?
Иә. Фланецті қосылыстар қол жетімді және құбыр конфигурациясы мен жоба талаптарына сәйкес тапсырыс бойынша құрастырылған арматураларды әзірлеуге болады.
Теңшелген шешімді қалай сұрауға болады?
Өнеркәсіптік сатып алушылар үшін дұрыс икемді қосқышты таңдау өнімнің техникалық сипаттамалары мен жүйе инженериясының үйлесімі болып табылады. JIDONGDA әртүрлі диаметрлерді, резеңке қосылыстарды, арматуралық құрылымдарды, қысым талаптарын және қосылым конфигурацияларын қамтитын теңшелген резеңке компенсатор шешімдерін ұсынады. Баға ұсыныстарын сұраған кезде мүмкіндігінше құбыр өлшемін, жұмыс қысымын, температураны, тасымалдағышты, қозғалыс талаптарын, фланец өлшемдерін және қолдану ортасын қамтамасыз етіңіз. Бұл мәліметтер өндірушіге сәйкес конфигурацияны дәлірек бағалауға мүмкіндік береді.
Егер сіз сорғы, компрессор, су құбыры, өнеркәсіптік технологиялық жүйе немесе басқа да талап етілетін қолданбалар үшін сенімді икемді қосылымды сатып алсаңыз,бізбен хабарласыңыДЖИДОНГДА компаниясымен жұмыс жағдайларыңызды, теңшеу талаптарын, техникалық сипаттамаларды және жаппай тапсырыс қажеттіліктерін талқылау үшін.
