Үлкен жабдық, сорғы қондырғылары, құбыр желілері немесе жылжымалы жүйелер діріл мен қозғалысты қамтамасыз ете отырып, сұйықтықты сенімді тасымалдауды қажет еткенде,Үлкен диаметрлі икемді фланецті резеңке түтікбастапДЖИДОНГДАпрактикалық қосылу шешімін ұсынады. Иілгіш резеңке шланг корпусының, арматуралық құрылымның және фланецті ұштардың айналасында жобаланған оны су, теңіз суы, суспензия, минералды суспензия, құм, қиыршық тас, қалдық және басқа қолайлы өнеркәсіптік орталар үшін конфигурациялауға болады.
Үлкен диаметрлі құбыр жүйелері жиі қатты құбырлар оңай көтере алмайтын қиындықтарға тап болады. Сорғы дірілі, жабдықтың орын ауыстыруы, орнатудың ауытқуы және қайталанатын құрастыру қосылым нүктелерінің айналасында қосымша кернеу тудыруы мүмкін. Иілгіш резеңке шланг қажетті тасымалдау мүмкіндігін сақтай отырып, жабдық пен құбырлар арасында басқарылатын икемді бөлікті қамтамасыз ете алады.
ДЖИДОНГДА шешімі резеңке шланг корпусын арматуралық қабаттармен және фланецті қосылыстармен біріктіреді. Жұмыс жағдайларына байланысты құрылым қысым немесе вакуум талаптарын қамтитын қолданбалар үшін күшейтілген матаны және спиральды болат сым тірегін қамтуы мүмкін. Фланец өлшемдерін жалпы стандарттарға немесе тұтынушы сызбаларына сәйкес келтіруге болады, бұл шлангты жеке өнеркәсіптік жобаларға жарамды етеді.
Мазмұны
- Үлкен диаметрлі икемді фланецті резеңке түтік дегеніміз не?
- Неліктен ірі құбыр жүйелерінде икемділік маңызды?
- Шланг қалай жасалған?
- Негізгі артықшылықтар қандай?
- Ол қай жерде жиі қолданылады?
- Сатып алушылар қандай техникалық параметрлерді ескеруі керек?
- Сатып алушылар дұрыс шлангты қалай таңдауы керек?
- Қызмет мерзімін қалай қолдауға болады?
- Жиі қойылатын сұрақтар
- Қорытынды

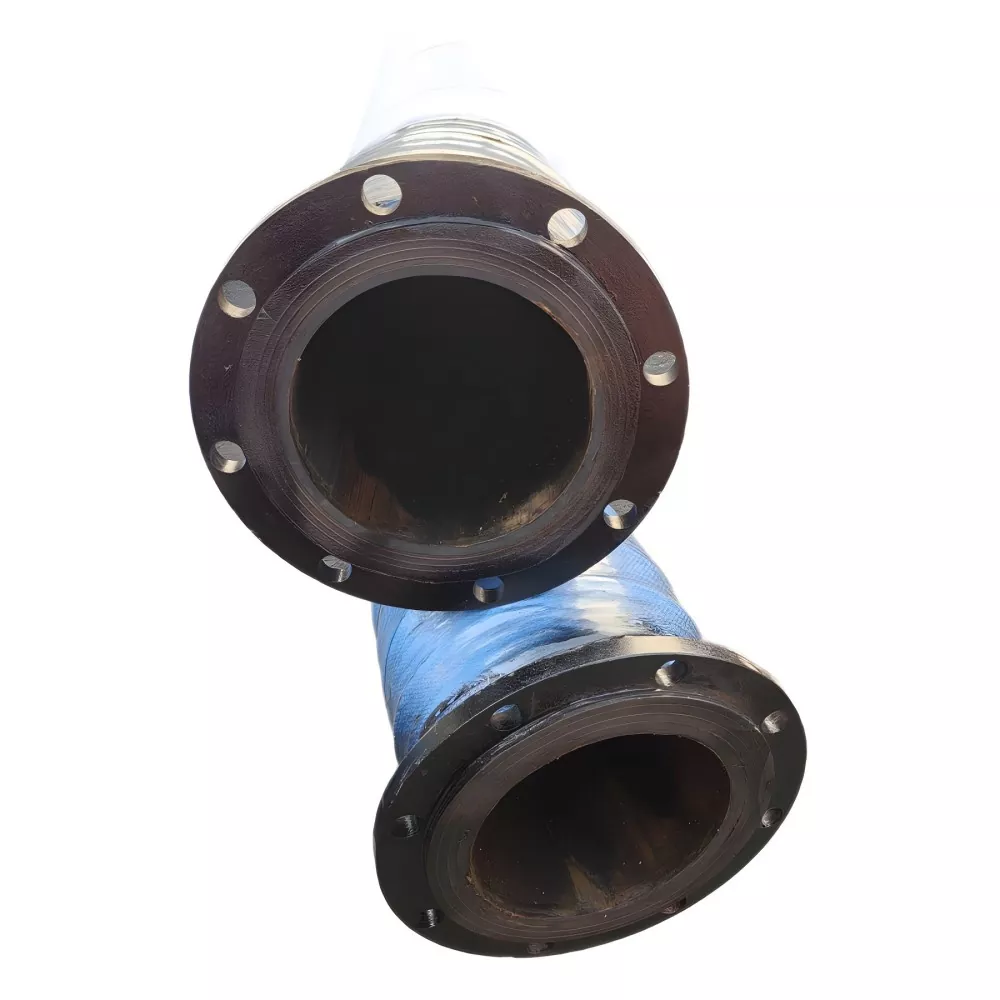

Үлкен диаметрлі икемді фланецті резеңке түтік дегеніміз не?
Үлкен диаметрлі икемді фланецті резеңке түтік сұйықтықтарды немесе құрамында бөлшектері бар ортаны тасымалдауға арналған, сонымен қатар жабдық пен тұрақты немесе жылжымалы құбырлар арасындағы икемді байланыс ретінде жұмыс істейтін өнеркәсіптік шланг жинағы болып табылады.
Толық қатты қосылымнан айырмашылығы, резеңке шлангтың корпусы белгілі бір дәрежеде иілу мен орын ауыстыруды сақтай алады. Екі шетінде орнатылған фланецтер сорғылармен, клапандармен, құбырлармен, ыдыстармен немесе басқа жабдықпен болтпен байланыстыруды қамтамасыз етеді. Бұл комбинация шлангты әсіресе тасымалдау сыйымдылығы мен қосылым икемділігі маңызды болған жерде пайдалы етеді.
Жобаға байланысты шланг суға, теңіз суына, суспензияға, минералды суспензияға, құм мен қиыршық тасқа, қалдықтарға және таңдалған өнеркәсіптік орталарға конфигурациялануы мүмкін. Абразивті материалдар үшін ішкі резеңке қоспасы мен арматура құрылымы нақты орта мен жұмыс жағдайларына сәйкес таңдалуы керек.
Неліктен ірі құбыр жүйелерінде икемділік маңызды?
Үлкен өнеркәсіптік құбырлар әрқашан статикалық жағдайларға ұшырамайды. Сорғылар діріл тудырады, мобильді жабдық орнын өзгертеді және орнату рұқсаты жалғанған құрамдас бөліктер арасында сәл сәйкессіздікке әкелуі мүмкін. Егер бұл қозғалыстар қатты құбырларға тікелей берілсе, қосылыстар мен жабдық интерфейстерінің айналасында қосымша кернеу пайда болуы мүмкін.
Иілгіш резеңке шланг құбырдың ішінде икемді бөлік жасайды. Оның иілу және белгілі бір орын ауыстыруды қабылдау қабілеті жабдық қосылымдарын нақты жұмыс жағдайларына бейімдеуге көмектеседі.
- Жабдық дірілін орналастыруға көмектеседі.
- Құбырдың белгілі бір орын ауыстыруына мүмкіндік береді.
- Жабдық қосылымдарының икемділігін қамтамасыз етеді.
- Орнату кеңістігі шектеулі жерлерде қосылымдарды жеңілдете алады.
- Жабдықты алып тастауды немесе қайта орнатуды қажет ететін қолданбаларды қолдайды.
- Әртүрлі медиа және жұмыс жағдайлары үшін конфигурациялануы мүмкін.
Нақты рұқсат етілген иілу радиусы, орын ауыстыру диапазоны, қысым көрсеткіші және орнату әдісі әрқашан шлангтың арнайы құрылысына және жоба талаптарына сәйкес расталуы керек.
Шланг қалай жасалған?
Үлкен диаметрлі резеңке шлангтың өнімділігі оның ішкі резеңке қабатының, арматураның, сыртқы резеңке қабатының және соңғы қосылыстардың өзара әрекеттесуіне байланысты. Дұрыс таңдалған құрылым түтікке қызмет көрсету кезінде күтілетін механикалық және қоршаған орта жағдайларына төтеп беруге көмектеседі.
Ішкі резеңке қабат
Ішкі резеңке қабат тасымалданатын ортамен тікелей байланыста болады. Сондықтан оның құрамы тасымалданатын материалдың сипаттамаларына сәйкес таңдалуы керек, әсіресе жүйе абразивті суспензияны, минералды бөлшектерді, теңіз суын немесе басқа талап етілетін орталарды өңдегенде.
Күшейтілген мата қабаты
Күшейтілген мата қабаттары шланг құрылымын қолдауға және қысым жүктемелерін көтеруге көмектеседі. Арматура конструкциясы қажетті диаметрге, қысымға, ұзындыққа және жұмыс жағдайларына сәйкес болуы керек.
Спиральды болат сымды күшейту
Сору немесе вакуумды қолдау қажет болғанда, спиральды болат сым арматура құрылымын қосуға болады. Бұл конфигурация тек шланг диаметрі негізінде таңдалмай, нақты вакуум жағдайларына сәйкес көрсетілуі керек.
Сыртқы резеңке қабат
Сыртқы резеңке қабат қоршаған орта әсерінен қорғауды қамтамасыз етеді және шлангтың сыртқы қартаюға және жұмыс жағдайларына төзімділігіне ықпал етеді.
Фланецті ұштары
Фланецтер шланг пен оның айналасындағы құбыр немесе жабдық арасында болтты практикалық байланысты қамтамасыз етеді. JIDONGDA қолданбаға, стандартқа немесе тұтынушы сызбасына сәйкес көміртекті болатты, тот баспайтын болатты немесе басқа фланецті материалдарды конфигурациялай алады.
Негізгі артықшылықтар қандай?
Сәйкес икемді шлангты таңдау үлкен диаметрлі тасымалдау жүйелеріндегі бірнеше жалпы қиындықтарды шеше алады. Негізгі артықшылықтарға мыналар жатады:
- Икемді қосылу мүмкіндігі:Резеңке корпус белгілі бір иілу мен орын ауыстыруға мүмкіндік береді, бұл оны діріл немесе қозғалыс әсер ететін жабдық интерфейстері үшін қолайлы етеді.
- Үлкен ағынды тасымалдау:Үлкен ішкі диаметр жоба жағдайлары үлкен ағын сыйымдылығын талап ететін үлкен көлемді медиа тасымалдауды қолдай алады.
- Ыңғайлы фланецті біріктіру:Фланецті ұштарды жалпы стандарттарға сәйкес келтіруге немесе техникалық сызбаларға сәйкес теңшеуге болады.
- Бейімделетін күшейту:Матаны күшейту және қосымша спиральды болат сым конструкцияларын қысым мен вакуум талаптарына сәйкес таңдауға болады.
- Бұқаралық ақпарат құралдарына бейімделу:Су, суспензия, минералды суспензия, құм, қиыршық тас және басқа да белгіленген орталар үшін қолайлы ішкі резеңке қосылыстарын таңдауға болады.
- OEM және ODM икемділігі:Диаметрі, ұзындығы, қысымы, вакуумы, температурасы, фланец конфигурациясы, резеңке қоспасы және түсін стандартты емес қолданбалар үшін теңшеуге болады.
Ол қай жерде жиі қолданылады?
Үлкен диаметрлі икемді фланецті шлангты қолдану үлкен көлемдегі материалды тасымалдау және икемді жабдық қосылымдары қажет болатын салаларға таралады.
| Өнеркәсіп | Типтік қолданба | Негізгі қарастыру |
|---|---|---|
| Тау-кен | Минералды суспензия мен қалдықтарды тасымалдау | Үйкеліс, бөлшектердің мөлшері, концентрациясы, қысымы |
| Тереңдету | Шлам, шлам және құмды тасымалдау | Вакуум, абразия, ағын жылдамдығы, икемділік |
| Порттар | Үлкен ағынды сұйықтық пен материалды тасымалдау | Диаметрі, орташа үйлесімділігі, фланецтің сәйкестігі |
| Құм және қиыршық тас | Су-құм қоспалары және бөлшектерді тасымалдау | Тозуға төзімділік пен арматура |
| Құрылыс машиналары | Икемді сорғы және жылжымалы құбырлар қосылымдары | Қозғалыс, иілу кеңістігі, қысым |
| Өнеркәсіптік тасымалдау | Өнеркәсіптік су, суспензия және қолайлы орта | Температура, қысым, резеңке қоспасы |
Мамандандырылған тасымалдағыштарды немесе ауыр жұмыс жағдайларын қамтитын жобалар үшін сатып алушылар шланг құрылысын аяқтамас бұрын қолданба туралы толық ақпаратты ұсынуы керек.
Сатып алушылар қандай техникалық параметрлерді ескеруі керек?
Түтік тек номиналды диаметрі бойынша таңдалмауы керек. Толық спецификация қолданбаның механикалық, химиялық, термиялық және қосылу талаптарын ескеруі керек.
| Параметр | Неліктен маңызды |
|---|---|
| Ішкі диаметрі | Қол жетімді ағынның өтуін және қосылым өлшемін анықтайды. |
| Ұзындығы | Орнату геометриясына, қозғалыс мүмкіндігіне және иілу жағдайларына әсер етеді. |
| Жұмыс қысымы | Қажетті арматураны және шлангтың жалпы құрылысын анықтайды. |
| Жұмыс вакуумы | Сорғышты қолдану және вакуумды қолдау құрылымдарын таңдау үшін маңызды. |
| Жұмыс температурасы | Таңдалған резеңке қоспаның ортаға және қоршаған ортаға жарамдылығын анықтайды. |
| Тасымалдау ортасы | Резеңке қоспасын таңдауға және тозуға төзімділікке қойылатын талаптарға әсер етеді. |
| Ағын жылдамдығы | Сәйкес диаметр мен жұмыс конфигурациясын анықтауға көмектеседі. |
| Фланец стандартты | Қосылатын жабдықпен немесе құбырмен үйлесімділікті қамтамасыз етеді. |
ДЖИДОНГДА өнімі туралы ақпарат фланецті қосылымдарды GB, DIN, ANSI, JIS, ASME немесе тұтынушы сызбаларына сәйкес конфигурациялауға болатынын көрсетеді. Түпкілікті спецификацияларды жалпы каталог сипаттамасынан емес, нақты жоба негізінде растау керек.
Сатып алушылар дұрыс шлангты қалай таңдауы керек?
Өнеркәсіптік сатып алу топтары үшін баға белгілеу сатысында толық операциялық ақпарат беру техникалық растауды тиімдірек ете алады. Пайдалы сипаттама парағы мыналарды қамтуы керек:
- Қажетті ішкі диаметр.
- Шлангтың жалпы ұзындығы.
- Қалыпты және максималды жұмыс қысымы.
- Сору қызметі үшін қажетті вакуумдық қысым.
- Тасымалдау ортасының түрі.
- Жұмыс және қоршаған орта температурасы.
- Қажетті ағын жылдамдығы.
- Қажетті иілу немесе орын ауыстыру диапазоны.
- Фланец стандарты және өлшемдері.
- Қажетті мөлшер және жеткізу орны.
Абразивті қолданбалар қосымша ақпаратты қажет етеді. Мысалы, минералды суспензия жобалары бөлшектердің мөлшері мен концентрациясын анықтауы керек, осылайша ішкі резеңке мен арматура құрылымын тиісті түрде бағалауға болады.
Сатып алушылар сонымен қатар әртүрлі құбырларға қойылатын талаптарды салыстыру кезінде үлкен диаметрлі фланецті резеңке шланг, үлкен диаметрлі тереңдеткіш резеңке шланг және басқа да үлкен диаметрлі резеңке түтік шешімдері сияқты қатысты шешімдерді қарай алады.
Қызмет мерзімін қалай қолдауға болады?
Кез келген өнеркәсіптік резеңке түтіктің өнімділігін сақтау үшін дұрыс орнату және жүйелі тексеру маңызды. Дұрыс құрастырылған шлангтың өзі қате орнатылса немесе бекітілген шектен тыс пайдаланылса, мерзімінен бұрын зақымдалуы мүмкін.
- Расталған жұмыс қысымын, вакуум қысымын немесе температура диапазонын асырмаңыз.
- Орнату кезінде шлангты күштеп созуға, бұруға немесе күрт майыстыруға жол бермеңіз.
- Сыртқы резеңке бетінде жарықтар, дөңес, кесу және қалыпты тозудың бар-жоғын тексеріңіз.
- Фланец қосылымдарын ағып кету және босату белгілерін тексеріңіз.
- Абразивті материалмен бірге пайдаланылатын шлангтарды әдеттен тыс тозу үлгілерін бақылаңыз.
- Құрылымның зақымдануы немесе қалыпты емес шлангтың құлауы байқалса, жұмысты тоқтатыңыз және жұмыс жағдайын қайта бағалаңыз.
Орнату сонымен қатар фланец беттерінің, болт саңылауларының, тығыздағыш беттердің және түйісетін компоненттердің дұрыс туралануын қамтамасыз етуі керек. Шлангты қажетсіз механикалық кернеу тудыратын күйге мәжбүрлеуге болмайды.
Жиі қойылатын сұрақтар
Үлкен диаметрлі икемді фланецті резеңке түтіктің негізгі артықшылықтары қандай?
Оның негізгі артықшылықтары үлкен диаметрлі тасымалдау қабілеті мен икемді қосылу мүмкіндігінің үйлесімі болып табылады. Оны жабдықтың дірілі, құбырдың жылжуы, орнатудың ауытқуы немесе жылжымалы жабдықтың қозғалысы қажет болған жағдайда қолдануға болады.
ДЖИДОНГДА фланецті тұтынушы сызбаларына сәйкес жасай ала ма?
Иә. Фланец конфигурацияларын қолданыстағы стандарттарға, өлшемдерге, қосылу талаптарына немесе тұтынушы сызбаларына сәйкес растауға болады. Фланец материалы жоба талаптарына сәйкес таңдалуы мүмкін.
Шлангтың бұл түрін минералды суспензия үшін пайдалануға бола ма?
Иә. Оны минералды суспензияларды қолдану үшін конфигурациялауға болады. Дегенмен, бөлшектердің өлшемі, суспензия концентрациясы, ағын жылдамдығы, қысым, температура және тозу жағдайлары тиісті ішкі резеңке қоспасы мен арматура құрылымын бағалауға болатындай қамтамасыз етілуі керек.
Шлангты стандартты емес қолданбалар үшін теңшеуге бола ма?
Иә. Теңшеу диаметрді, ұзындықты, қысымды, вакуумдық қысымды, температураны, фланец конфигурациясын, резеңке қоспаны және түсті қамтуы мүмкін. Тұтынушының сызбалары, үлгілері немесе егжей-тегжейлі техникалық параметрлері спецификацияны растау кезінде пайдаланылуы мүмкін.
Баға ұсынысын сұраған кезде қандай ақпаратты беруім керек?
Ең пайдалы ақпаратқа ішкі диаметр, ұзындық, жұмыс қысымы, вакуум қажеттілігі, тасымалдау ортасы, температура, ағын жылдамдығы, иілу немесе орын ауыстыру талаптары, фланец стандарты, фланец өлшемдері, саны және тағайындалған жер кіреді.
Әдеттегі жеткізу уақыты қандай?
Стандартты өнімдер әдетте шамамен 7–20 жұмыс күні ішінде реттелуі мүмкін, ал реттелетін өнімдер мен арнайы сипаттамалар нақты тапсырыс талаптарына сәйкес расталуы керек.
Қорытынды
Жақсы таңдалған үлкен диаметрлі икемді шланг қозғалыс, діріл, орнатудың ауытқуы немесе талап етілетін орталар қатысатын жоғары қуатты құбырлар мен жабдық арасында тиімді байланысты қамтамасыз ете алады. Иілгіш резеңке конструкцияның, арматуралық қабаттардың және фланецті қосылыстардың үйлесімі бұл шлангты тау-кен, тереңдету, порт, құрылыс, құм мен қиыршық тас және өнеркәсіптік тасымалдаудың кең ауқымы үшін қолайлы етеді.
ДЖИДОНГДА диаметрі, ұзындығы, қысымы, вакуумы, температурасы, тасымалдау ортасы, фланец талаптары және резеңке қоспасы негізінде теңшелген конфигурацияларды қолдайды. Шлангтың стандартты сипаттамалары орнату шарттарына толық сәйкес келмейтін жобалар үшін толық техникалық ақпаратты қамтамасыз ету шланг құрылымы мен қосылым конфигурациясын дәлірек бағалауға мүмкіндік береді. Талап етілетін құбырды қосу үшін сенімді шешім іздесеңіз,бізбен хабарласыңыДЖИДОНГДА компаниясымен қолайлы теңшелген шланг шешімін талқылау үшін сызбаларыңызбен, жұмыс параметрлерімен немесе жоба талаптарымен.
