Мақаланың қысқаша мазмұны: A гофрленген металл компенсатортермиялық кеңеюге, дірілге, қысымның ауытқуына және механикалық қозғалысқа ұшыраған өнеркәсіптік құбырлар үшін басқарылатын икемділікті қамтамасыз етеді. Тот баспайтын болаттан жасалған гофрленген сильфон құрылымын пайдалану арқылы ол осьтік, бүйірлік және бұрыштық ығысуды өтей алады, сонымен бірге дәнекерлеудің шаршауын, фланецтің ағып кетуін және кернеуге байланысты деформацияны азайтуға көмектеседі. Бұл нұсқаулық оның жұмыс принципін, негізгі техникалық сипаттамаларын, материал опцияларын, қолданбаларды, таңдау факторларын және талап етілетін құбыр жүйелері үшін артықшылықтарын түсіндіреді.
Мазмұны
- Гофрленген металдан жасалған компенсатор дегеніміз не?
- Ол өнеркәсіптік құбырларда қалай жұмыс істейді?
- Негізгі техникалық сипаттамалар қандай?
- Негізгі артықшылықтары қандай?
- Ол қай жерде жиі қолданылады?
- Дұрыс өнімді қалай таңдау керек?
- Жиі қойылатын сұрақтар
- Қорытынды ойлар

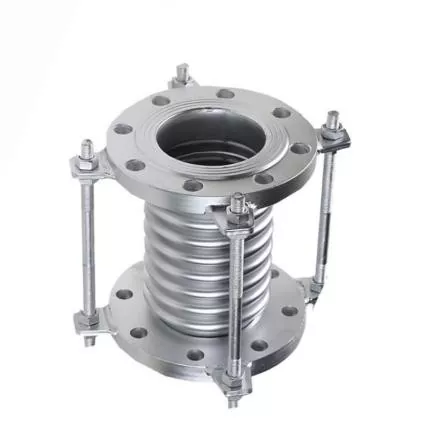

Гофрленген металдан жасалған компенсатор дегеніміз не?
ДЖИДОНГДАжабдықтау аГофрленген металл компенсаторқұрылымдық тұрақтылықты жоғалтпай өнеркәсіптік құбырларға басқарылатын икемділік беруге арналған. Оның гофрленген сильфонды конструкциясы құбырға температураның өзгеруінен, жабдықтың дірілінен, қысымның ауытқуынан және механикалық кернеуден туындаған қозғалысты орналастыруға мүмкіндік береді.
Қатты құбыр бөлігінен айырмашылығы, кеңейту буыны құбырлар жүйесінде әдейі икемді аймақты жасайды. Құбыр қызған немесе суыған кезде оның ұзындығы мен орны өзгеруі мүмкін. Егер бұл қозғалыстар шектелсе, дәнекерлеу тігістерінің, фланецтердің, клапандардың, сорғылардың және қосылған жабдықтың айналасында шамадан тыс кернеу жиналуы мүмкін. Тиісті түрде жасалған металл компенсатор бұл қозғалыстарды зақымдаушы жүктемелерге айналмай тұрып сіңіруге көмектеседі.
Өнеркәсіптік металл компенсаторларды бағалайтын сатып алушылар үшін сильфон материалы, қозғалыс талаптары, қысым көрсеткіші, температура диапазоны, қосылу әдісі және орнату ортасы барлығын бірге қарастырған жөн.
Ол өнеркәсіптік құбырларда қалай жұмыс істейді?
Жұмыс принципі гофрленген металл сильфонның бақыланатын серпімді деформациясына негізделген. Бірнеше конвульсиялар қосылған құбырлар қозғалған кезде сильфонды иілуге мүмкіндік береді, ал металл құрылымы қысым шекарасын сақтайды.
Термиялық кеңею компенсациясы
Температурасы жоғары құбырлар технологиялық температура көтерілген сайын кеңейіп, төмендеген сайын қысқарады. Бу, қазандық, химиялық, май және жылу-сұйықтық жүйелерінде қайталанатын температура циклдері айтарлықтай қозғалысты тудыруы мүмкін. Гофрленген сильфондар бұл орын ауыстыруды сіңіреді және қатты құбыр бөліктеріне берілетін кернеуді азайтады.
Механикалық және дірілді компенсация
Сорғылар, компрессорлар, желдеткіштер, турбиналар және айналмалы машиналар сияқты өнеркәсіптік жабдық қосылған құбырларға дірілді енгізуі мүмкін. Сәйкес жобаланған компенсатор басқарылатын қозғалысты қамтамасыз ете алады және қатты құбыр қосылымдары арқылы дірілдің тікелей берілуін болдырмауға көмектеседі.
Көп бағытты қозғалыс
Жүйе дизайнына байланысты металл компенсаторлар қозғалыстың үш негізгі санатын өтей алады:
- Осьтік қозғалыс:құбыр осі бойымен қысу немесе ұзарту.
- Бүйірлік қозғалыс:жалғанған құбыр учаскелерінің бүйірлік ығысуы.
- Бұрыштық қозғалыс:қосылған құбыр учаскелері арасындағы айналмалы қозғалыс.
Негізгі техникалық сипаттамалар қандай?
Компенсаторды таңдау құбырдың номиналды өлшемін таңдаудан гөрі нақты жұмыс шарттарынан басталуы керек. JIDONGDA өнімі туралы ақпарат өнеркәсіптік қолданбаларға арналған әртүрлі материалдар мен қосылым конфигурациялары бар тот баспайтын болаттан жасалған сильфондарды қамтиды.
| Параметр | Типтік спецификация | Инженерлік қарастыру |
|---|---|---|
| Сильфонның құрылымы | Тот баспайтын болаттан жасалған гофрленген сильфондар | Бақыланатын икемділік пен қозғалыс компенсациясын қамтамасыз етеді |
| Материал | SS304 / SS316 / SS321 / теңшелген қорытпалар | Температураға, коррозияға және баспа құралдарының үйлесімділігіне қарай таңдаңыз |
| Жұмыс қысымы | PN10–PN40, дизайнға байланысты | Нақты жұмыс және қысым жағдайларына сәйкес келуі керек |
| Температура диапазоны | Материалға байланысты -80°C және +600°C | Материалдың сапасы мен дизайны қолдануға болатын температура шегін анықтайды |
| Қозғалыс | Осьтік / бүйірлік / бұрыштық | Қозғалыс түрі мен шамасын таңдаудан бұрын есептеу керек |
| Өлшем | DN15–DN300 | Бұрандалы нұсқалар әдетте кішірек диаметрлерді қамтиды |
| Қосылымдар | Бұрандалы / фланецті / дәнекерленген | Құбырлардың орналасуына және орнату талаптарына сәйкес таңдаңыз |
| Үйлесімді медиа | Бу / ыстық су / мұнай / газ / химиялық сұйықтықтар | Материалдың нақты ортамен үйлесімділігін растаңыз |
Әрбір жоба үшін нақты қысым, температура, қозғалыс, цикл жиілігі және шаршау талаптары расталуы керек. Стандартты конфигурациялар орнату шарттарына сәйкес келмегенде теңшелген конструкцияларды қарастыруға болады.
Негізгі артықшылықтары қандай?
1. Жоғары температура кезінде сенімді өнімділік
Металл сильфондар, әсіресе, температура көптеген кәдімгі икемді компоненттердің практикалық жұмыс ауқымынан асатын қолданбалар үшін қолайлы. Материалды таңдауға және дизайнға байланысты, тот баспайтын болаттан жасалған конструкция талап етілетін жылу орталарына қолдау көрсете алады.
2. Құбыр желісінің кернеуінің төмендеуі
Жылу қозғалысы бірте-бірте бекітілген нүктелерде және жабдық қосылымдарында шамадан тыс жүктемелерді тудыруы мүмкін. Басқарылатын икемділікті енгізу арқылы кеңейту буыны қозғалысты қайта бөлуге және маңызды аймақтардағы кернеу концентрациясын азайтуға көмектеседі.
3. Дірілге жақсырақ қарсылық
Машиналар үздіксіз немесе үзіліссіз діріл тудыратын жерлерде икемді металл қосылым жабдық пен құбырлар арасындағы қозғалысты оқшаулауға көмектеседі. Бұл буын дұрыс таңдалған және орнатылған кезде жүйе тұрақтылығын жақсартуға ықпал етеді.
4. Икемді орнату опциялары
Бұрандалы, фланецті және дәнекерленген конфигурациялар компенсаторларды әртүрлі құбырлар архитектурасына біріктіруге мүмкіндік береді. Шағын диаметрлі бұрандалы бұйымдар ықшам жабдық қосылымдары үшін пайдалы болуы мүмкін, ал фланецті және дәнекерленген конструкциялар үлкенірек өнеркәсіптік құбыр жүйелеріне сәйкес келеді.
5. Ұзақ мерзімді циклдік өнімділік
Өнеркәсіптік құбырлар жұмыс істеу мерзімі ішінде мыңдаған жылыту және салқындату циклдарынан өтуі мүмкін. Сильфонның дұрыс геометриясы, материалды таңдау, қалыптау сапасы және қозғалысты бақылау сенімді шаршау өнімділігіне қол жеткізу үшін маңызды.
Ол қай жерде жиі қолданылады?
Гофрленген металдан жасалған компенсатор қатты құбырлар жылу ығысуын немесе механикалық қозғалысты қамтамасыз етуі керек жерде құнды. Типтік қолдану салаларына мыналар жатады:
- Мұнай-химиялық өңдеу құбырлары
- Электр энергиясын өндіретін қондырғылар
- Бу және қазандық жүйелері
- Жоғары температурадағы HVAC жүйелері
- Өнеркәсіптік пеш жабдықтары
- Мұнай және газ өңдеу кәсіпорындары
- Химиялық өңдеу құбырлары
- Теңіз инженерлік жүйелері
- Механикалық жабдықтың қосылымдары
- Жоғары температурадағы сұйықтықты тасымалдау жүйелері
Мысалы, қазандықты төменгі ағынды жабдыққа қосатын бу құбыры іске қосу кезінде айтарлықтай термиялық кеңеюге ұшырауы мүмкін. Қозғалыстың барабар компенсациясынсыз бұл кеңейту құбыр тіректеріне және жабдық саптамаларына қосымша жүктемелер түсіруі мүмкін. Дұрыс құрастырылған сильфонды компенсатор бұл қозғалыс орын алуы мүмкін арнайы аймақты қамтамасыз етеді.
Дұрыс өнімді қалай таңдау керек?
Өнімді таңдау тек сыртқы түріне немесе номиналды диаметрге емес, инженерлік деректерге негізделуі керек. Баға ұсыныстарын сұрамас бұрын сатып алушылар келесі ақпаратты дайындауы керек:
- Құбырдың номиналды диаметрі:Қажетті DN өлшемін және қосылым өлшемдерін анықтаңыз.
- Жұмыс температурасы:Қалыпты, ең төменгі және максималды температураларды көрсетіңіз.
- Жұмыс қысымы:Қалыпты және максималды жұмыс қысымын қосыңыз.
- Қозғалыс талаптары:Күтілетін осьтік, бүйірлік немесе бұрыштық қозғалысты анықтаңыз.
- БАҚ:Жүйеде буды, суды, мұнайды, газды, химиялық заттарды немесе басқа сұйықтықты тасымалдайтынын анықтаңыз.
- Материалдық талаптар:SS304, SS316, SS321 немесе қоршаған ортаға сәйкес басқа қолайлы қорытпаны таңдаңыз.
- Қосылу әдісі:Бұрандалы, фланецті немесе дәнекерленген ұштардың қажет екенін анықтаңыз.
- Орнату шарттары:Қол жетімді орынды, құбыр тіректерін, бағыттағыштарды, якорьлерді және жабдық қосылымдарын қарастырыңыз.
Сондай-ақ, компенсаторды жалпы икемді қосқыштан ажырату маңызды. Компенсаторлар арнайы қозғалыс пен шаршау талаптары бойынша жобаланған, сондықтан сильфонның геометриясы мен жүйенің шектеулері толық құбыр дизайнының бөлігі ретінде бағалануы керек.
Жиі қойылатын сұрақтар
1-сұрақ: Гофрленген металл компенсатордың негізгі мақсаты қандай?
Оның негізгі мақсаты қатты құрамдас бөліктерге берілетін кернеуді азайта отырып, құбыр жүйелеріндегі термиялық кеңеюді және басқарылатын механикалық қозғалысты өтеу болып табылады.
2-сұрақ: Металл компенсаторларды бу құбырлары үшін пайдалануға болады ма?
Иә. Тот баспайтын болаттан жасалған сильфонды компенсаторлар әдетте таңдалған материал, қысым көрсеткіші, температура көрсеткіші және қозғалыс мүмкіндігі жұмыс жағдайларына сәйкес болған жағдайда бу және қазандық құбырларында қолданылады.
3-сұрақ: Қандай материалдар жиі қолданылады?
Жалпы опцияларға SS304, SS316 және SS321 баспайтын болат кіреді. Арнайы дайындалған қорытпалар жоғары коррозияға төзімділік немесе арнайы жұмыс жағдайлары қажет болғанда да қарастырылуы мүмкін.
4-сұрақ: Бұрандалы компенсаторлар шағын құбырлар үшін жарамды ма?
Иә. Бұрандалы конфигурациялар әсіресе кішірек диаметрлі құбырлар, жабдық қосылымдары және кеңістік шектеулі қондырғылар үшін қолайлы.
5-сұрақ: Осьтік, бүйірлік және бұрыштық қозғалыстың айырмашылығы неде?
Осьтік қозғалыс құбыр осі бойымен жүреді, бүйірлік қозғалыс бүйірге, ал бұрыштық қозғалыс қосылған құбыр учаскелері арасындағы айналуды қамтиды. Компенсаторды таңдамас бұрын қажетті қозғалыс түрін анықтау керек.
6-сұрақ: Өнімді теңшеуге бола ма?
Иә. Жоба талаптарына байланысты теңшеу материалдың дәрежесін, өлшемін, қысым деңгейін, қосылым конфигурациясын және басқа инженерлік параметрлерді қамтуы мүмкін.
Қорытынды ойлар
Дұрыс құрастырылғанГофрленген металл компенсаторөнеркәсіптік құбырларды термиялық кеңеюден, дірілден, механикалық орын ауыстырудан және жинақталған кернеуден қорғауда маңызды рөл атқара алады. Тот баспайтын болаттан жасалған сильфондармен, көптеген қосылым опцияларымен және конфигурацияланатын инженерлік параметрлерімен оны электр қуатын өндіру, мұнай-химия, химиялық өңдеу, HVAC, теңіз және жоғары температуралы сұйықтық жүйелеріндегі талап етілетін қолданбаларға бейімдеуге болады. JIDONGDA жобаға сәйкес өлшемге, материалға, қысымға, температураға, қозғалысқа және қосылым талаптарына негізделген теңшелген металл компенсатор шешімдерін қолдайды. Жаңа орнату немесе бар құрамдас бөлікті ауыстыру үшін кеңейту түйінін таңдасаңыз,бізбен хабарласыңыжұмыс жағдайларыңызды талқылау және сәйкес өнеркәсіптік шешімді сұрау.
