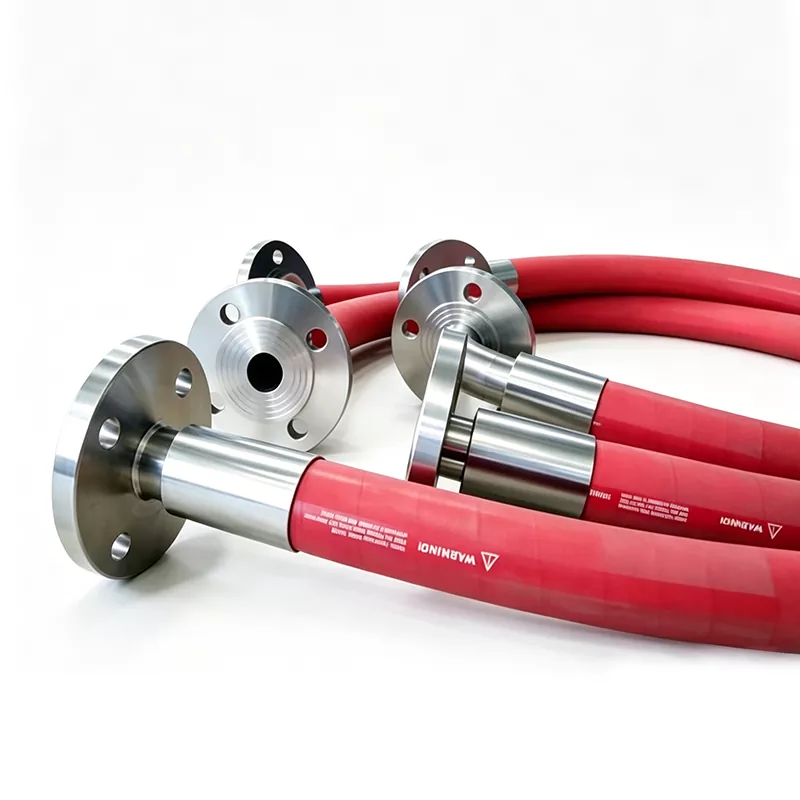

Үлкен диаметрлі бу резеңке түтігі

JIDONGDA үлкен диаметрлі бу резеңке түтігі әртүрлі қатал жоғары температуралы бу жағдайларына жарамды. Оның ішкі қабаты жоғары температурада, жоғары қысымда және қайталанатын термиялық соққы кезінде тұрақты өнімділікті қамтамасыз ететін жоғары берік талшық/болат сым композиттік арматураның бірнеше қабаттарымен біріктірілген ыстыққа төзімді синтетикалық каучукты пайдаланады.

Шланг диаметрлерінің толық ауқымы әртүрлі ағын талаптарын қанағаттандыру үшін қол жетімді, бұл оны уақытша қосылымдарда, жабдықты тазалауда және құбырды айналып өту сценарийлерінде қатты металл шлангтарға икемді балама етеді.

Қытайда орналасқан жоғары сапалы жеткізуші ретінде JIDONGDA зауыттары резеңке қоспасынан дайын өнімді құрастыруға дейінгі жабық циклді өндіріс процесіне қол жеткізді, өнеркәсіптік тұтынушылардың ішкі және халықаралық деңгейде қауіпсіздігі мен қызмет ету мерзімін қамтамасыз ету үшін әр кезеңде сапаны қатаң бақылайды.

Қолданылатын салалар

1. Мұнай-химиялық буды тасымалдау және жылыту жүйелері

2. Өндірістік жоғары температуралы бумен тазалау жабдықтары

3. Тамақ фабрикаларындағы бумен зарарсыздандыру және дезинфекциялау құбырлары

4. Қағазды кептіруге арналған тіреуіш құбырлар

5. Кеменің машина бөлмесіне техникалық қызмет көрсету және тазалау

6. Жылу электр станцияларындағы қосалқы құбырлар

7. Ірі өнеркәсіптік құбырлар үшін уақытша айналма жолдар

Өнімнің құрылымы мен шикізаты

1. Ішкі резеңке қабаты: Температураға төзімді EPDM немесе фторрезеңке, ұзақ уақыт қаныққан бу ортасының астында дөңес немесе крекинг болмайды.

2. Арматуралық қабат: Көп қабатты жоғары берік талшықты өру; ультра жоғары қысым жағдайлары үшін қосымша болат сым спиральды арматура

3. Сыртқы резеңке қабаты: тозуға төзімді, озонға төзімді және қартаюға қарсы синтетикалық резеңке, ұзақ мерзімді сыртқы пайдалану үшін тұрақты өнімділік

4. Фланецті қосылыстар: көміртекті болат/тот баспайтын болат қосымша, теңшеуге қолдау көрсетіледі, пресс-фигурациялы жинақ күшті тығыздауды қамтамасыз етеді.

Модель спецификациялар кестесі

Өнімділікті тексеру және сапаны бақылау

1. Жоғары температураға төзімділік сынағы: Орташа қаныққан бу, қолданылатын температура 150℃~220℃; 72 сағат үзіліссіз жұмыс істегеннен кейін жұмсарту, көпіршіктеу немесе қабаттану болмайды

2. Қысымға төзімділік сынағы: жұмыс қысымы 0,6–1,6 МПа, жарылу қысымы ≥ жұмыс қысымы 3 есе; ауыспалы су қысымы мен будың әсер ету сынағы қолданылады.

3. Импульстік шаршау сынағы: будың іске қосылуы мен тоқтатылуының термиялық соққысын имитациялайды, цикл саны ≥ 20 000 рет, стандартты өту: қабаттасу жоқ, ағып кету жоқ.

4. Толық тексеру герметикалық сынағы: Барлық фланецті қосылыстар 100% герметикалық сынаудан өтеді, зауыттық стандарт: номиналды қысымда нөлдік ағып кету.

Нақты өнеркәсіптік қолдану жағдайы

Тәулігіне 2000 тонна тамақ өңдеу зауытында бумен зарарсыздандыру құбырын қайта жабдықтау. Оңтүстік-Шығыс Азиядағы ірі сүт зауытының өндірістік желісінде бумен зарарсыздандыру үшін қолданылған қатты металл құбырлар болды, бұл шектеулі ағын, қиын бөлшектеу және қайта жабдықтау және құрылыстың жоғары құны сияқты проблемаларды тудырды.

2024 жылы зауыт JIDONGDA-дан жұмыс қысымы 1,0 МПа, температураға төзімділігі 180 ℃ және көп қабатты талшықты арматураланған құрылымы бар тапсырыс бойынша жасалған Үлкен диаметрлі бу резеңке түтігін сатып алды. Бір жыл үздіксіз қолданудан кейінгі әсерлер келесідей:

1. Үлкен диаметрлі дизайн бу беру ағынын 35% арттырады, зарарсыздандыру уақытын қысқартады және күнделікті өндіріс қуаттылығын арттырады;

2. Өте жақсы икемділік металл құбырлармен салыстырғанда құбырды өзгерту және құрылыс уақытын 60% қысқартады;

3. Тоқсан сайынғы тексерулер ағып кетпегенін, ішкі резеңке қабатының дөңес еместігін және сыртқы қабаттың ескіруін немесе зақымдануын көрсетті;

4. Құбырларды жөндеуге жұмсалатын жалпы шығындар жыл сайын 28%-ға төмендейді.

Тұтынушы қатарынан үш рет қайта сатып алуды жүзеге асырды және ұзақ мерзімді және тұрақты жеткізу серіктестігін орната отырып, бұл өнімді серіктес қағаз фабрикасына ұсынды.

Өнімнің негізгі артықшылықтары

1. Жоғары температураға тамаша төзімділік: жоғары температуралы буды ұзақ уақыт тасымалдағаннан кейін де құрылымдық жағынан өзгеріссіз, көпіршіксіз және деламинатсыз қалады.

2. Үлкен диаметр және жоғары ағын жылдамдығы: толық өлшемді үлкен диаметрлі спецификацияларда қол жетімді, ауыр жүкті өнеркәсіптік жоғары ағынды тасымалдауға жарамды, жүйе тиімділігін арттырады.

3. Икемді және оңай орнату: Қатты металл құбырлармен салыстырғанда жақсы иілу өнімділігін ұсынады, бұл құрылыс қиындықтарын, еңбек шығындарын және құрылыс уақытын азайтады.

4. Көп қабатты композитті арматура: күшті жарылысқа төзімділік, қысымның ауытқуына және будың лезде әсер ету жағдайларына жарамды.

5. Қартаюға және коррозияға төзімділік: Сыртқы резеңке қабат озон мен ультракүлгін сәулелерге төзімді, бұл ұзақ мерзімді сыртқы орнатуға мүмкіндік береді.

6. Толық теңшеу: ішкі диаметрі, ұзындығы, қысым көрсеткіші, фланец материалы және қосылыс құрылымының барлығын жоба талаптарына сәйкес реттеуге болады.

Қаптама және жеткізу сипаттамалары

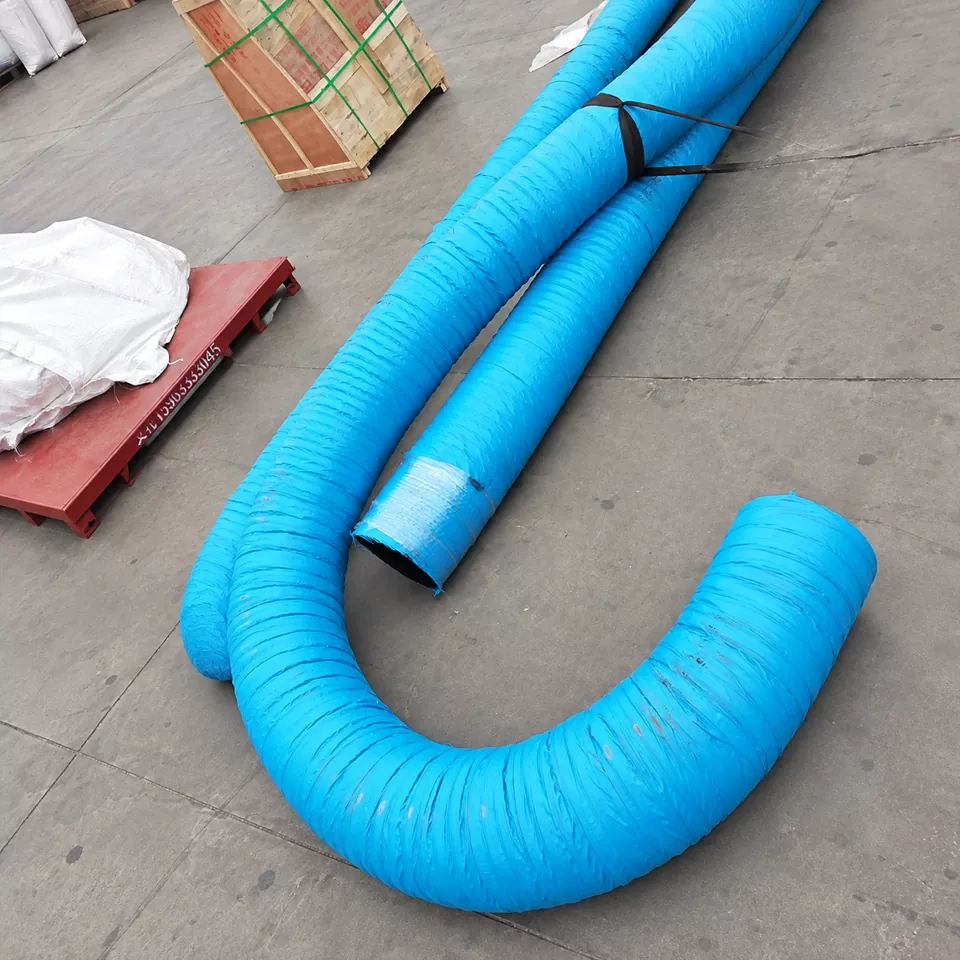

1. Қаптама: болат жақтауды бекіту + ылғалға төзімді пленканы толық орау, ұзақ қашықтыққа тасымалдау кезінде қысу мен ылғалды болдырмау.

2. Тасымалдау: теңіз жүктері, әуе жүктері және мамандандырылған инженерлік логистиканың барлығы қол жетімді.

3. Жеткізу уақыты: 7–25 жұмыс күні, теңшелген сипаттамаларға және тапсырыс санына сәйкес реттеледі.

Жиі қойылатын сұрақтар

1-сұрақ: Үлкен диаметрлі бу түтіктеріндегі EPDM ішкі каучук пен фторрезеңкеден жасалған ішкі резеңкенің айырмашылығы неде?

A1: EPDM жоғары үнемділікті ұсынады және тамақ, қағаз және кәдімгі химия өнеркәсібінде кеңінен қолданылатын 200℃ төмен буға жарамды. Фторкаучук 200–220 ℃ ультра жоғары температурадағы қаныққан буға ұзақ уақыт бойы төтеп бере алады, химиялық бу коррозиясының аз мөлшеріне төтеп бере алады, бұл оны мұнай-химия және жоғары температуралы электр станциялары үшін таңдаулы таңдау етеді. Екі материал да біздің зауыттың 72 сағаттық жоғары температурада қартаю сынағы стандартынан өтті.

2-сұрақ: Бұл үлкен диаметрлі резеңке шлангты жыл бойы ашық ауада орнатуға бола ма?

A2: Иә. Сыртқы қабат күн, жаңбыр және атмосфералық қартаюға төзімді арнайы озонға және ультракүлгін сәулелеріне төзімді резеңке формуланы пайдаланады. Ұзақ мерзімді сыртқы орнату үшін қысуға төзімділікті жақсарту және қызмет ету мерзімін ұзарту үшін болат сым спиральды күшейтілген нұсқасын ұсынамыз.

3-сұрақ: Тапсырыс бойынша жасалған фланецті үлкен диаметрлі бу түтігінің жарылу қауіпсіздігін қалай растай аламыз?

A3: Барлық тапсырыс бойынша жасалған фланецті шлангтар жарылу сынағынан (ең аз дегенде 3 есе жұмыс қысымы) өтеді және олардың барлығы герметикалық сынақтан өтті. Біз жобаны қабылдау және қауіпсіздікті мұрағаттау үшін жоғары температурада қартаю, импульстік шаршау және гидростатикалық сынақ үшін сынақ есептерінің толық жинағын ұсына аламыз.
