Тот баспайтын болаттан өрілген металл түтік

Дәстүрлі қатты құбырлар жабдықтың дірілінен, көп осьті орын ауыстыруынан немесе термиялық деформациядан туындаған жарықшақтарға, бос қосылымдарға және ағып кетуге бейім. Икемділікті, механикалық қорғанысты және сенімді тығыздағышты біріктіре отырып, JIDONGDA тот баспайтын болаттан жасалған өрілген металл шлангтары қатты құбырларға тамаша балама ретінде қызмет етеді. Олардың қос қабатты қорғаныс құрылымы — деформацияны орналастыру үшін ішкі гофрленген түтікпен және күшейтілген қорғаныс үшін сыртқы тоқымамен — операциялық жүктемелерді сіңіреді және құбырдың жылжуын өтейді. Бұл шлангтар ұзақ уақыт бойы, тіпті экстремалды температура мен қысымның ауытқуы жағдайында да тығыздағыштың тұтастығын және жұмыс тұрақтылығын сақтайды. Олар айналмалы жабдықпен (мысалы, сорғылар, компрессорлар және генератор қондырғылары) байланысты сұйықтықты тасымалдау жүйелерін қосу үшін кеңінен қолданылады және қазіргі заманғы өнеркәсіптік гидравликалық жүйелердің негізгі құрамдас бөлігі болып табылады.

Өнімнің негізгі артықшылықтары

1. Көп жазықтықтағы орын ауыстырулар үшін өтемақы

Осьтік, бүйірлік және бұрыштық ығысуларды қабылдайды; жабдықтың жұмысынан және термиялық кеңеюден/тартудан туындайтын құбыр желісінің кернеулерін жеңілдетеді, осылайша құбырдың жарылуы мен қосылымның босаңсуын болдырмайды.

2. Тиімді дірілді сөндіру және қорғау

Айналмалы жабдықтан (сорғылар мен компрессорлар сияқты) дірілді тиімді түрде жұтады және оқшаулайды, көршілес құрамдас бөліктерге және құбырларға берілуін болдырмайды, бұл жабдықтың істен шығуын айтарлықтай төмендетеді.

3. Өте кең температура диапазоны

-196°C-тан +450°C-қа дейінгі температураға төзеді, криогендік сұйықтықты тасымалдау, жоғары температурадағы бу айналымы және ыстық өнеркәсіптік ортаны тасымалдау сияқты экстремалды жағдайларға арналған пайдалану талаптарына жауап береді.

4. Тамаша коррозияға төзімділік

Тотығуға, қышқылдарға, сілтілерге және абразивті тозуға төзімділікті қамтамасыз ететін SS304 немесе SS316L баспайтын болаттан жасалған; агрессивті орталарда (мысалы, теңіз және химия өнеркәсібі) ұзақ мерзімді тұрақтылықты қамтамасыз етеді және ұзартылған қызмет мерзіміне кепілдік береді.

5. Ықшамдық, икемділік және орнатудың қарапайымдылығы

Жеңіл және иілгіш материал шектеулі немесе күрделі жабдық кеңістігінде бағдарлауға мүмкіндік береді; бұл орнатуды жеңілдетеді және жоба уақытын қысқартады.

6. Реттелетін спецификациялар және қосылым түрлері

BSP және NPT жіптерін, ANSI/DIN фланецтерін, жылдам қосылатын муфталарды және дәнекерлеу ұштарын қоса алғанда, әртүрлі қосылым опцияларын қолдайды; диаметрін, ұзындығын және өру конфигурациясын (бір немесе екі қабатты) арнайы жұмыс жағдайларына бейімдеуге болады.

Қатаң өнімділікті сынау және сапаны бақылау

1. Тестілеу стандарттары

Тот баспайтын болаттан жасалған өрілген металл шлангтар EN ISO 10380 және ASME B31.3 өнеркәсіптік құбыр қауіпсіздігі стандарттарына қатаң сәйкес дайындалады және сыналады; олар өнеркәсіптік жабдыққа арналған қауіпсіздік, икемділік және дірілді сөндіруге қатысты халықаралық техникалық талаптарға сәйкес келеді.

2. Имитациялық жұмыс шарттары

Кешенді сынақтар стандартты және экстремалды өнеркәсіптік жұмыс жағдайларын, соның ішінде ұзақ динамикалық діріл жүктемелерін, көп бағытты орын ауыстыруларды модельдеуді, 25 бардағы циклдік қысымды сынауды және -196 ° C пен + 450 ° C диапазонында термиялық циклді қоса алғанда жүргізіледі.

3. Негізгі сынақ нәтижелері

- Импульстік шаршау сынағы: 250 000 циклден асатын имитацияланған жұмыс; діріл мен қысымның ұзақ ауытқуы кезінде тозу немесе істен шығу белгілерінсіз тұрақты икемділік пен саңылау өткізбеушілік сақталды.

- Қосылу беріктігін сынау: Фитингтер жарылу және механикалық жүктеме сынақтарынан сәтті өтті, бұл қосылым сенімділігін және ағып кетпейтін тығыздағышты қамтамасыз етеді, бұл болашақ техникалық қызмет көрсету қажеттілігін айтарлықтай азайтады.

- Құрылымдық тұрақтылық сынағы: ұзақ термиялық цикл және діріл/соққы сынауынан кейін өру қабаты мен гофрленген ішкі түтік құрылымдық тұтастығын деформациясыз немесе зақымданбай сақтап, жоғары шаршау беріктігін көрсетті.

Практикалық қолдану мысалы

1-жағдай: Металлургиялық зауытта үздіксіз құю машинасының (ЦКМ) гидравликалық жүйесінде қолдану

Отандық ірі металлургиялық кәсіпорын бастапқыда үздіксіз құю машинасының гидравликалық жүйесінде қатты мыс құбырларын пайдаланды. Жабдықтың ұзақ уақытқа созылған дірілі және құбырдың жиі майысуы бұралу мен ағып кетуге әкеліп соқты, нәтижесінде техникалық қызмет көрсетудің жиі тоқтатылуы және жоғары пайдалану шығындары болды. JIDONGDA тот баспайтын болаттан жасалған өрілген металл шлангтарына ауысқаннан кейін - ең аз иілу радиусы құбыр диаметрінен небары үш есе болатын 8 МПа жұмыс қысымына төтеп бере алады - ағып кету және жырту мәселелері толығымен жойылды. Жабдықтардың істен шығуы 90%-ға төмендеді, ал бір бірлікке техникалық қызмет көрсету шығындары 40%-ға қысқарды, бұл гидравликалық жүйенің үздіксіз және тұрақты жұмысын қамтамасыз етті.

Практикалық қолдану мысалы №2: Теңіз платформасының құбырлары жобасы

Теңіз жобаларына маманданған Оңтүстік-Шығыс Азиялық инжинирингтік компания теңіз платформасына қуат пен жұмыс сұйықтықтарын жеткізу үшін құбырларды қажет етті. Құбырлар қатал жұмыс жағдайларына, соның ішінде тұзды бүрку коррозиясына, жел мен толқын тудыратын тербелістерге және температура ауытқуларына төтеп беру үшін қажет болды. JIDONGDA SS316L коррозияға төзімді тот баспайтын болаттан өрілген және қорғаныс сыртқы қабықтары бар тапсырыс бойынша жобаланған шлангтарды жеткізді. Үш жыл үздіксіз теңізде жұмыс істегеннен кейін шлангтарда коррозия, ағып кету немесе құрылымның зақымдану белгілері байқалмады. Олар агрессивті теңіз ортасына сәтті төтеп берді, платформаның құбыр жүйесінің қауіпсіз және тұрақты жұмысын қамтамасыз етті және клиентке жабдықты ауыстыру және техникалық қызмет көрсету шығындарын айтарлықтай азайтуға мүмкіндік берді.

Негізгі қолдану аймақтары

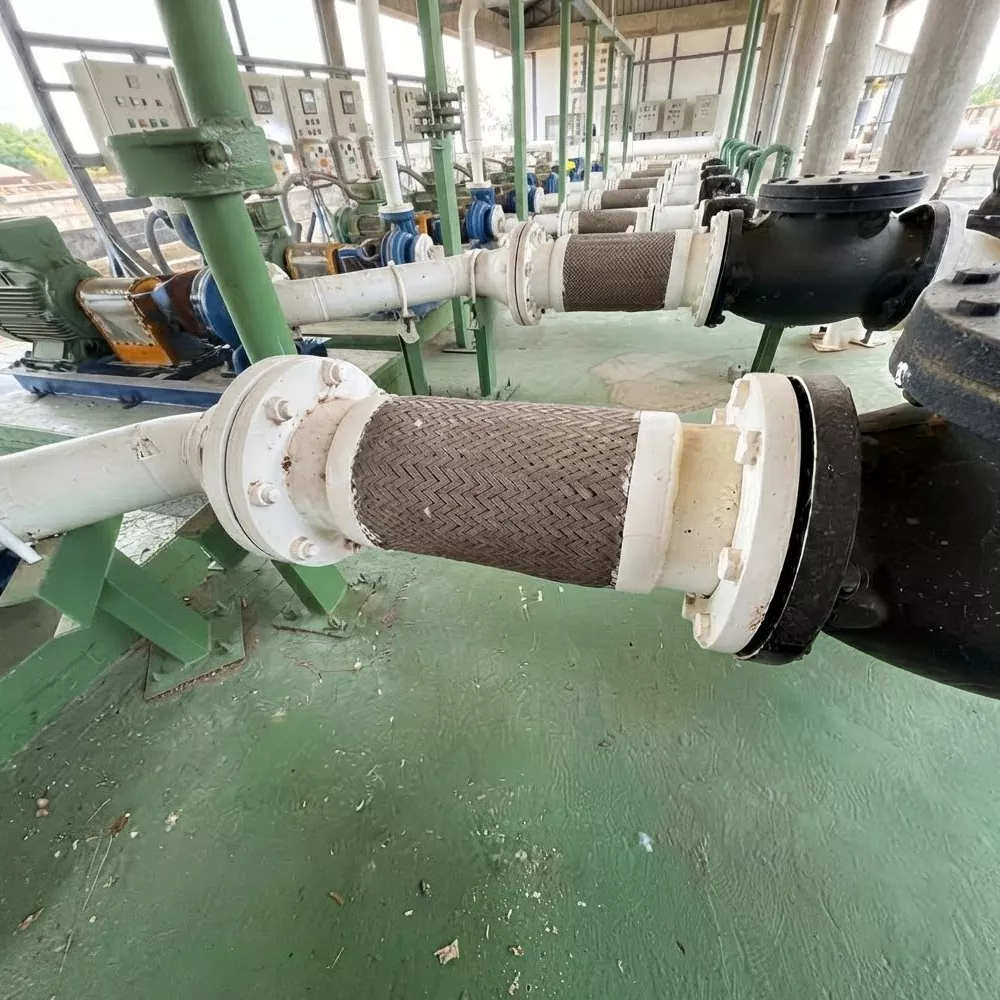

1. Өндірістік жабдықтар: өнеркәсіптік сорғылар, компрессорлар, генератор қондырғылары, автоматтандырылған өндірістік желілер

2. Энергетика саласы: жаңартылатын энергия жабдықтары, жылу энергетикалық жүйелері, криогендік сұйықтықтарды тасымалдау жүйелері

3. Теңіз жабдықтары: теңіз қозғалтқыштары, кеме құбырлары жүйелері, теңіз платформасының қосалқы жабдықтары

4. Жалпы өнеркәсібі: бу және HVAC жүйелері, дәл өндірістік жабдықтар, химиялық сұйықтықтарды тасымалдау жүйелері

Егжей-тегжейлі техникалық сипаттамалар

Бренд және қызмет көрсету артықшылықтары

JIDONGDA тот баспайтын болаттан тоқылған металл шланг - бұл икемді тот баспайтын болаттан жасалған шлангтарды ҒЗТКЖ, өндіру және сатуды біріктіретін мамандандырылған кәсіпорын. Біз жетілген өндірістік процестерді, соның ішінде қалыптау, өру және дәнекерлеуді қолданамыз және өнімдеріміздің халықаралық салалық нормаларға сай болуын қамтамасыз ете отырып, өндіріс стандарттарын қатаң сақтаймыз. Жаһандық жабдық өндірушілерімен, инженерлік мердігерлермен және өнеркәсіптік қызмет көрсету провайдерлерімен ынтымақтасудағы көп жылдық тәжірибемізбен біз өнімдерімізді Солтүстік және Латын Америкасына, Еуропаға және Азияға экспорттаймыз. Біз бүкіл әлем бойынша тұтынушыларға үнемді өнеркәсіптік шланг шешімдерін жеткізе отырып, орнату және пайдалану үшін кәсіби техникалық қолдаумен қатар, жылдам жөндеу уақыты бар OEM қызметтері мен тапсырыс дизайн шешімдерін ұсынамыз.

Жиі қойылатын сұрақтар

1-сұрақ: JIDONGDA тот баспайтын болаттан жасалған өрілген металл шлангтары көп өлшемді құбырдың орнын ауыстыруды өтей ала ма?

Біздің өнімдер үш өлшемді құбыр деформациясын өңдеу үшін арнайы жасалған. Шлангілер құрылымдық тұтастық пен герметикалық өнімділікті сақтай отырып, жабдықтың жұмысы мен термиялық ауытқулардан туындаған осьтік, бүйірлік және бұрыштық ығысуларды дәл өтейді.

2-сұрақ: SS304 және SS316L шланг материалдарының айырмашылығы неде және қайсысын таңдауым керек?

A2: SS304 жақсы тотығуға төзімділігімен қатар құн мен өнімділіктің оңтайлы тепе-теңдігін ұсынады, бұл оны бу, тазартылған су және жалпы өнеркәсіптік газдарды қамтитын стандартты өнеркәсіптік қолданбаларға қолайлы етеді. SS316L қышқылдық және сілтілі коррозияға жоғары төзімділікті, сондай-ақ төмен температураға әсер етудің жоғары беріктігін ұсынады, бұл оны теңіз ортасы, химиялық өңдеу және криогендік сұйықтықты өңдеу сияқты талап етілетін қолданбалар үшін өте қолайлы етеді; материалды таңдау нақты жұмыс жағдайларына және ортаның табиғатына бейімделуі мүмкін.

3-сұрақ: JIDONGDA тапсырыс бойынша жасалған шлангтарды ұсынады ма?

A3: Иә. Шлангтың диаметрі мен ұзындығы, өру қабаттары және соңғы қосылым түрлері мен қорғаныс қақпақтары сияқты техникалық сипаттамалар клиенттің талаптарын қанағаттандыру үшін реттелуі мүмкін. Біздің техникалық команда нақты жұмыс жағдайлары мен жабдық параметрлеріне негізделген тапсырыс бойынша шешімдерді әзірлеуге дайын; біз сондай-ақ тапсырыстық сипаттамаларға негізделген өндірістік тапсырыстарды орындаймыз.
