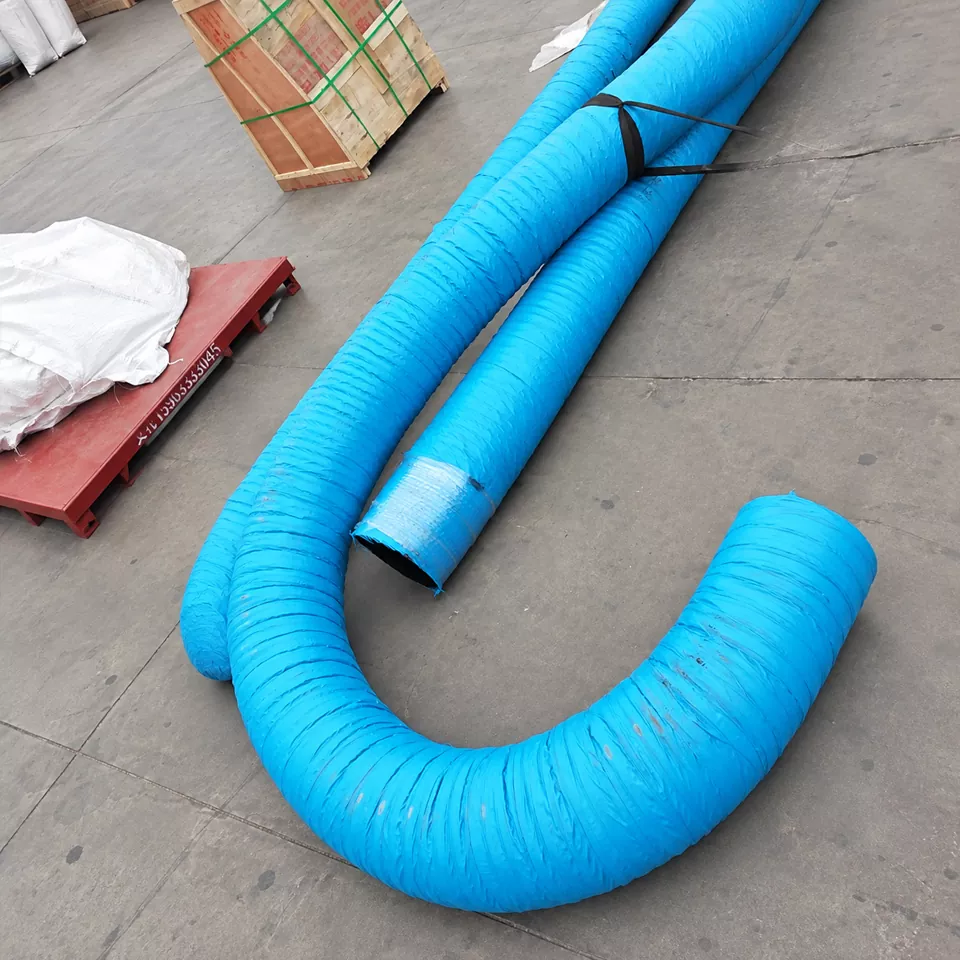

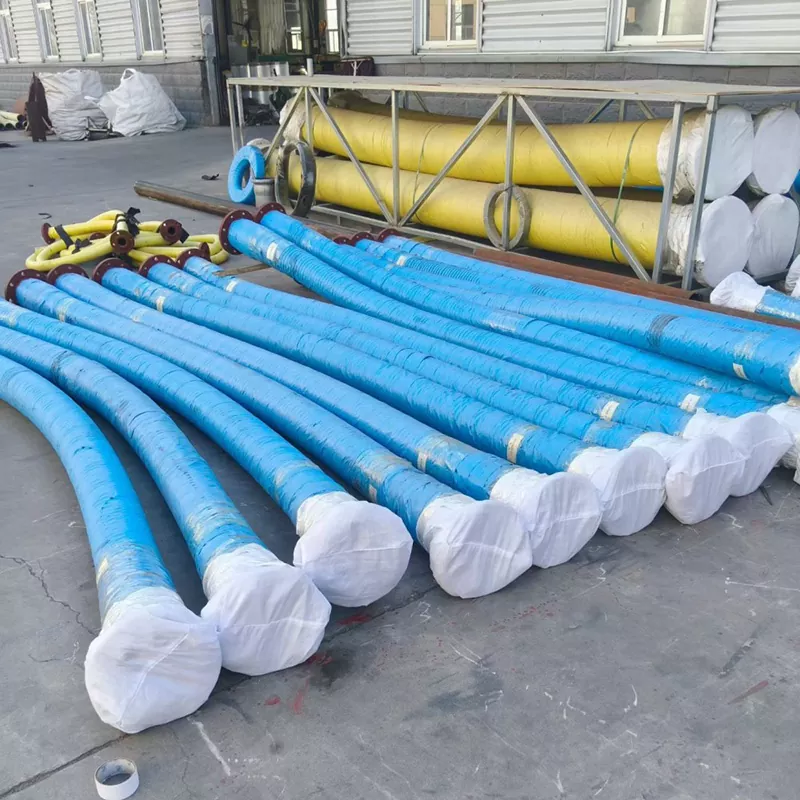

Үлкен диаметрлі жоғары температураға төзімді резеңке түтік

Температурасы жоғары өнеркәсіптік орталарда кәдімгі резеңке түтіктер үздіксіз жылу әсеріне, термиялық циклге немесе тасымалданатын тасымалдағыштың температурасының өзгеруіне байланысты қатаю, қартаю, крекинг және басқа мәселелерге тап болуы мүмкін. Сондықтан, үлкен диаметрлі жоғары температураға төзімді резеңке шлангтың дизайн бағыты резеңке материалдың ыстыққа төзімділік температурасын жақсарту ғана емес, сонымен қатар тасымалдағыш температурасын, жұмыс қысымын, қызмет көрсету ұзақтығын, иілу радиусын және қосылу әдісін жан-жақты есепке алу негізінде шланг құрылымын анықтау болып табылады.

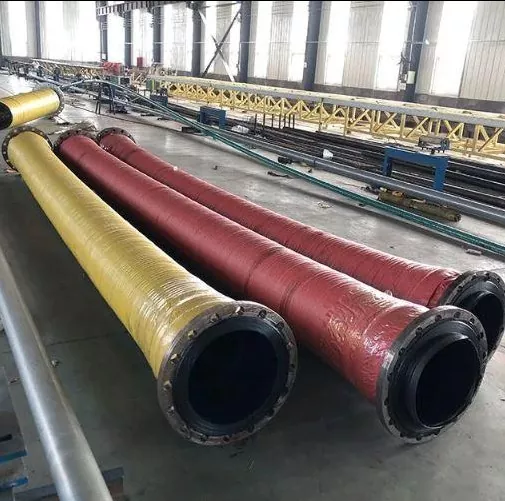

JIDONGDA-ның үлкен диаметрлі жоғары температураға төзімді резеңке шлангі негізінен өнеркәсіптік тасымалдау жүйелеріндегі икемді қосылымдар мен жоғары температуралы тасымалдағыштарды тасымалдау талаптарына арналған. Нақты жұмыс жағдайларына сәйкес әртүрлі ыстыққа төзімді резеңке қосылыстар, арматуралық қабаттар және сыртқы жабу құрылымдарын таңдауға болады. Сондай-ақ шланг фланецті қосылыстармен, бұрандалы қосылымдармен немесе басқа қосу әдістерімен жабдықталуы мүмкін.

Неліктен жоғары температура жағдайлары арнайы резеңке түтіктерді қажет етеді?

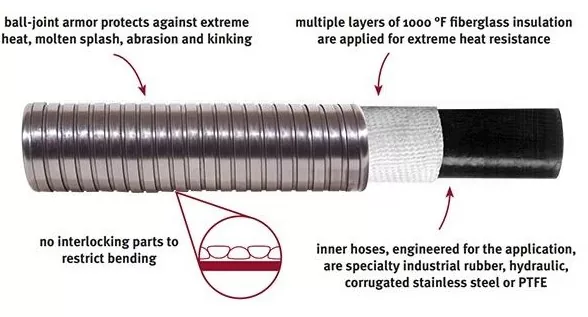

Үлкен диаметрлі резеңке түтіктер жоғары температуралы ортада жұмыс істегенде, материалдарға термиялық қартаю, температура циклдері және тасымалдаушы температурасының өзгеруі әсер етеді. Сондықтан ыстыққа төзімді шлангтар әдетте үш аспектіден құрылымдық дизайнды қажет етеді: ішкі резеңке қабаты, арматуралық қабаты және қорғаныс сыртқы қақпағы.

1. Ыстыққа төзімді ішкі түтік

Ішкі резеңке қабат тасымалданатын ортамен тікелей байланысады және шлангтың температураға төзімділігіне әсер ететін маңызды бөлік болып табылады.

Тасымалдағыштың әртүрлі жағдайларына сәйкес, белгіленген жұмыс температурасы ауқымында шлангтың жақсы икемділігін және тығыздағыш өнімділігін сақтауға көмектесу үшін қолайлы ыстыққа төзімді резеңке материалдарды таңдауға болады.

2. Арматура қабаты

Қысымға төзімділікті немесе вакуумдық өнімділікті қажет ететін қолданбалар үшін арматуралық қабат шлангтың құрылымдық тұрақтылығын сақтауға көмектеседі.

Үлкен диаметрлі шлангтардың арматуралық құрылымын келесідей таңдауға болады:

· Жұмыс қысымы

· Теріс қысым

· Шланг диаметрі

· Иілуге ​​қойылатын талаптар

· Орнату шарттары

3. Сыртқы қорғаныс қақпағы

Сыртқы резеңке жабын негізінен ішкі құрылымды қорғау және жылу, абразия, майдың ластануы және ауа-райы сияқты сыртқы факторлардың әсерін азайту үшін қолданылады.

Егер шланг болат зауыттарында, жабдықты өндіру желілерінде немесе өнеркәсіптік өндіріс аймақтарында орнатылса, таңдау кезінде учаскенің жоғары температуралық радиация, механикалық үйкеліс және шаң орталары бар-жоғын да ескеру қажет.

如果软管安装在钢厂、设备生产线或工业生产区域，还需要结合现场是否存在高温辐射、机械摩擦以及粉尘环境进行选择。

Техникалық параметрлер

· Қалыпты жұмыс температурасы: -20℃ және +80℃

· Ыстыққа төзімді түрі: қолда бар деректерге сәйкес +120℃ дейін

· Жұмыс қысымы: құрылым мен температура жағдайларына сәйкес расталған

· Теріс қысым: сору шарттарына сәйкес расталады

· Ішкі диаметрі мен ұзындығы: жоба талаптарына сәйкес

· Фланец: GB / DIN / ANSI / JIS / ASME немесе тұтынушы сызбалары

Әдеттегі қолданба сценарийлері

Қолданылатын салалар

Болат өнеркәсібі

Болат өндіру кезінде белгілі бір жоғары температуралы өнеркәсіптік жабдықта икемді қосылымдар және қолайлы медиа тасымалдау үшін қолданылады.

Болат өнеркәсібінің ортасы жиі жоғары температураны, шаңды және механикалық дірілді қамтиды. Сондықтан шлангты таңдауда орнатудың нақты орны мен тасымалдаушы жағдайларын ескеру қажет.

Химия өнеркәсібі

Ортаның химиялық қасиеттерін және жұмыс температурасын қоса алғанда, негізгі ойларды ескере отырып, қолайлы жоғары температуралы өнеркәсіптік сұйықтықтарды тасымалдау үшін қолданылады.

Өнеркәсіптік жабдық

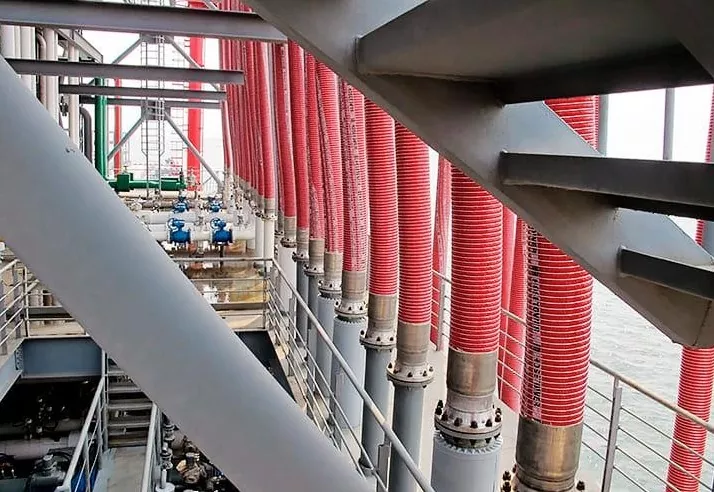

Жабдық дірілінің әсерін және құбырды орнату қателіктерін азайтуға көмектесетін жабдық арасындағы икемді қосылымдар үшін қолданылады.

Құрылыс және ауыр техника

Кейбір құрылыс машиналары мен өнеркәсіптік жабдықтар жоғары температурадағы сұйықтықты немесе газды тасымалдауды қажет етеді. Шланг құрылымын нақты жұмыс жағдайларына сәйкес реттеуге болады.

Жылулық және технологиялық жүйелер

Белгілі бір жылу және өнеркәсіптік технологиялық жүйелерде икемді құбырды қосу компоненті ретінде пайдаланылады.

Қолдану сақтық шаралары

Бекітілген температура, қысым және теріс қысым диапазондарынан асырмаңыз.

Ұзақ мерзімді жоғары температурада жұмыс істеу үшін сыртқы қақпақты қартаю, жарықтар, дөңес және фланецті тығыздау жағдайларын үнемі тексеріп отырыңыз.

Арнайы тасымалдағыштар, жоғары температура жағдайлары немесе стандартты емес қолданбалар үшін тапсырыс беру алдында материалдың үйлесімділігін растау керек.

Техникалық қызмет көрсету және қызмет көрсету мерзімі

Жұмыс кезінде температураны, қысымды және қызмет көрсету уақытын жазып алу ұсынылады.

Сыртқы қақпақта қатаю, жарықтар, ағып кету немесе қалыптан тыс деформация орын алса, шлангты пайдалануды тоқтатып, нақты жұмыс жағдайлары мен материалдың үйлесімділігін тексеріңіз.

Жиі қойылатын сұрақтар

Температураның максималды кедергісі қандай?

Қолда бар ақпарат ыстыққа төзімді түрдің +120℃ дейінгі температураға төтеп бере алатынын көрсетеді. Дегенмен, нақты рұқсат етілген температура резеңке қоспаға, тасымалдағышқа, қысымға және шланг құрылымына сәйкес расталуы керек.

Қандай резеңке материалдар бар?

Қолжетімді материалдарға NR, SBR, IIR, CR, EPDM және PU жатады. Соңғы материалды таңдау нақты жұмыс жағдайларына байланысты.

Ол жоғары температура жағдайында қысымға төтеп бере ала ма?

Иә. Шланг жоғары температуралық қысымды қолдану үшін жобалануы мүмкін, бірақ жұмыс қысымын нақты құрылым мен температура жағдайларына сәйкес растау керек.

Оны үлкен диаметрлерде жасауға болады ма?

Иә. Өнім үлкен диаметрлі жоғары температураға төзімді резеңке түтік ретінде орналастырылған. Қол жетімді диаметр диапазоны нақты өндірістік мүмкіндіктерге және жоба талаптарына сәйкес расталуы керек.

Баға ұсыныстары үшін қандай ақпарат қажет?

Келесі ақпаратты ұсыну ұсынылады:

· Ішкі диаметрі

· Шланг ұзындығы

· Тасымалданатын медиа

· Үздіксіз/ең жоғары температура

· Жұмыс қысымы

· Теріс қысым

· Фланец стандарты

· Саны талаптары
