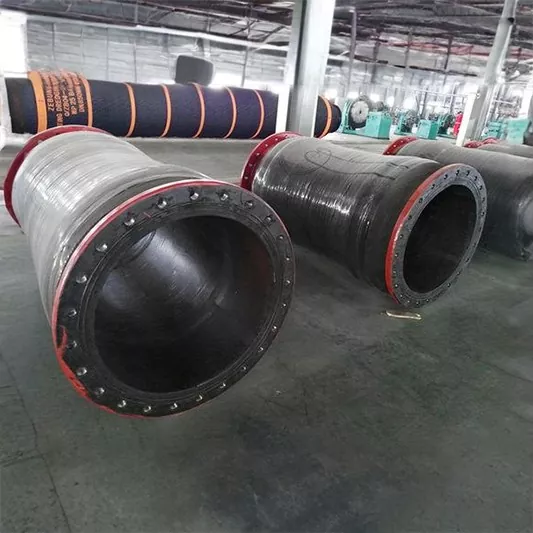

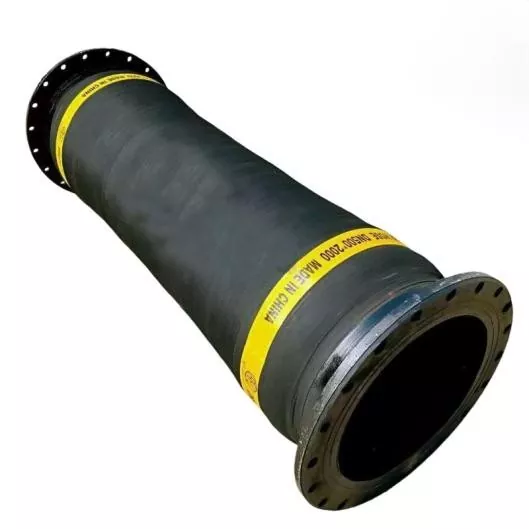

Үлкен диаметрлі шламды шланг

JIDONGDA үлкен диаметрлі тереңдеткіш шлангісі экскаваторлардың динамикалық жұмыс жағдайлары үшін арнайы әзірленген; оның конструкциясы созылу беріктігі, бұралу тұрақтылығы және қатты бөлшектердің тозуға төзімділігі үшін оңтайландырылған. Деформацияға және зақымдануға бейім дәстүрлі қатты құбырлардан айырмашылығы, бұл шланг қалқымалы және жағалаудағы көлік жүйелері арасындағы сенімді және тиімді байланысты қамтамасыз ететін кеме қозғалысы, ағындар және су деңгейінің ауытқуын қоса алғанда, күрделі жағдайларға бейімделеді.

Құрылыс және материалдар:

1. Ішкі қабат: құм-қиыршықтас қоспалары мен суспензиямен жұмыс істеуге арналған тозуға төзімді синтетикалық резеңке қоспасы; ішкі қабырғадағы эрозиялық тозуды айтарлықтай азайтады.

2. Арматура қабаты: болат сым спиральмен біріктірілген көп қабатты жоғары берік шнур; қысым мен кернеуге төзімділікті қамтамасыз етеді, деформацияны болдырмайды.

3. Сыртқы қорғаныс қабаты: теңіз суының коррозиясына және ультракүлгін сәулелеріне төзімді резеңке; теңіз және өзен орталарында ұзақ мерзімді ашық пайдалануға жарамды.

4. Соңғы арматура: стандартталған болат фланецтер, жылдам қосылатын муфталар және қалқымалы қондырмаға арналған айналмалы жинақтар; орнатудың қарапайымдылығын және жоғары бейімділігін қамтамасыз етеді.

5. Қосымша конфигурация: Біріктірілген қалқымалы модульдер; қосымша қалқымалы жабдықты қажет етпей, қалқымалы көлік құбырларын құрастыруға мүмкіндік береді.

Сапа және инженерлік тексеру сынақтары

1. Жоғары жылдамдықты ағынды эрозияға сынау: жоғары құм мөлшері бар жоғары жылдамдықты суспензияны тасымалдауды модельдейді; ішкі қабырғалардың тозу жылдамдығы салалық стандарттардан асып түседі.

2. Динамикалық созылу сынағы: қайталанатын созылу жүктемесінде құрылымдық жарықтар немесе тұрақты деформациялар жоқ.

3. Циклдік қысым сынағы: ≥150 000 қысымның ауытқу циклінен кейін ағып кету болмайды.

4. Теңіз суына батыру сынағы: материалдың қасиеттері тұрақты болып қалады, теңіз суына ұзақ әсер еткеннен кейін өнімділік төмендемейді.

5. Бұралу сынағы: кеме қозғалысын имитациялайды; резеңке қабаттың деламинациясы немесе бөлінуі болмайды.

Негізгі қолданбалар

1. Дренаждарда пульпа ағызу жүйелері; теңіз портын тереңдету және кеңейту жобалары.

2. Өзендерді лайдан тазарту және су экожүйесін қалпына келтіру жобалары.

3. Теңіз гидротехникалық құрылыстары және жасанды аумақтарды құру (мелиорация).

4. Құм-қиыршық тас қоспаларын ұзақ қашықтыққа тасымалдау; шахталық целлюлоза мен қалдықтарды шығару.

5. Құрылыс алаңдарында целлюлозаны уақытша төгу; жедел целлюлозаны тасымалдау.

Практикалық қолдану мысалы

Жобаның сипаттамасы: Порт-Клангты (Малайзия) кеңейтуді және жерді мелиорациялауды қамтитын 2024 жылға арналған жоба. Учаскенің жағдайы күшті толқынды ағыстармен және тереңдетілген шламда құм мен қиыршық тастың жоғары мөлшерімен сипатталды, бұл тәулік бойы тереңдету жұмыстарын қажет етті. Бұрын пайдаланылған стандартты шлангілер тозуға, бұралуға және жарылуына байланысты әр 2-3 ай сайын ауыстыруды қажет етеді, бұл өте жоғары техникалық қызмет көрсету шығындарына әкеледі. Іске асыру жоспары: Жоба тобы қалқымалы құбыр арқылы ұзақ қашықтыққа (3,2 км) тасымалдауды жеңілдету үшін қалқымалы модульдермен жабдықталған күшейтілген нұсқасын таңдай отырып, JIDONGDA DN800 үлкен диаметрлі тереңдеткіш шлангтардың 120 бірлігін сатып алды.

Операциялық нәтижелер: Үлкен диаметрлі шламды шланг 11 ай бойы үздіксіз және сенімді жұмыс істеді; құбырдың ішкі қабырғаларында біркелкі тозу байқалды, ешқандай жарықтар, ағып кету немесе қабаттасу жоқ. Бұл жабдықты ауыстыру және пайдалану шығындарын айтарлықтай қысқартып, құрылыстың жалпы құнын 60%-дан астамға төмендетті. Жоба командасы күрделі жұмыс жағдайында өнімнің сенімділігін толық растай отырып, арналарды тереңдетудің екінші кезеңіне қосымша тапсырыстар берді.

Өнімнің негізгі артықшылықтары

1. Экскаваторларға арналған мамандандырылған конструкция: экскаватордың жиі орын ауыстыруына, жабдықтың діріліне және күрделі гидродинамикалық жағдайларға төтеп беру үшін әзірленген; жалпы мақсаттағы шлангтарға қарағанда айтарлықтай көбірек бейімделу мүмкіндігін ұсынады.

2. Өте тозуға төзімді ішкі төсем: Оңтайландырылған резеңке қоспасы құмның, қиыршық тастың және суспензияның жоғары жылдамдықты ағындарынан туындаған эрозияға төзімділікті қамтамасыз етеді, қызмет ету мерзімін ұзартады.

3. Жоғары бұралу және созылу беріктігі: шлангтың корпусы сүйрету, қалқымалы орналастыру және маневр жасау кезінде құрылымдық тұрақтылықты сақтайды, деформацияға немесе қабаттасуға қарсы тұрады.

4. Әмбебап қолдану: қалқымалы құбыр конфигурациялары үшін де, құрлықтағы стационарлық көлік жүйелері үшін де қолайлы.

5. Ұзақ қашықтыққа тасымалдау мүмкіндігі: ұзартылған желілерді қалыптастыру үшін бірнеше секцияларды қосуға мүмкіндік береді, аралық сорғы жабдықтарына қажеттілікті азайтады және пайдалану тиімділігін арттырады.

6. Өнеркәсіптік деңгейдегі сенімділік: Төмен істен шығу жиілігімен және ең аз техникалық қызмет көрсету талаптарымен үздіксіз тәулік бойы жұмыс істеуге арналған.

Жиі қойылатын сұрақтар

1-сұрақ: ДЖИДОНГДА үлкен диаметрлі экскаватор шлангісін қалқымалы құбырлар үшін де, жердегі стационарлық шламды төгу үшін де қолдануға бола ма?

A1: Иә. Өнім екі мақсатты дизайнмен ерекшеленеді (жерге де, суға да жарамды); қосымша интеграцияланған қалқымалы модульдерді орнату арқылы ол қалқымалы құбыр ретінде қызмет етеді. Қалқымалы элементтерді алып тастағанда, оны құрылымдық өзгерістерсіз тікелей жағаға төсеуге болады, бұл жоғары қайта пайдалануды және әртүрлі жұмыс жағдайларына бейімделуді қамтамасыз етеді.

2-сұрақ: Қысым циклдары бойынша шлангтың қызмет ету мерзімі қандай және ол ұзақ үздіксіз жұмыс істеуге жарамды ма?

A2: Барлық стандартты үлкен диаметрлі JIDONGDA шламын тереңдету шлангілері ағып кету немесе құрылымдық зақымдану белгілерінсіз 150 000-нан астам қысым циклін қамтитын зауыттық сынақтан өтеді. Ерекше талап етілетін қолданбалар үшін (мысалы, кеніш қалдықтарын тасымалдау немесе құрамында қатты заттардың жоғары болуын қамтитын теңіз түбін тереңдету операциялары) біз 200 000-нан астам қысым цикліне төтеп бере алатын күшейтілген, өзгертілген нұсқаларды ұсынамыз, бұл оларды ұзақ мерзімді үздіксіз пайдалану үшін толығымен жарамды етеді.

3-сұрақ: Түтіктің сыртқы қабаты теңіз суы мен күн сәулесінің ұзақ әсерінен кейін қартаюға немесе жарылып кетуге бейім бе?

A3: Жоқ. Сыртқы қабаты ультракүлгін сәулелерге және тұзды шашыратпайтын қоспалардан тұратын арнайы ауа-райына төзімді композитті резеңкеден жасалған; материал теңіз суына ұзақ уақыт батыруды қамтитын қартаю сынақтарынан сәтті өтті. Ол жағалаудағы күн сәулесінің қарқынды түсуіне және теңіз суының коррозиялық әсеріне төтеп береді — бетінің қатаюын, жарылуын немесе борлануын болдырмайды және жыл бойы теңізде жұмыс істеуге жарамды.
