Гофрленген икемді металл шланг

JIDONGDA гофрленген икемді металл шланг сериясы жұқа қабырғалы тот баспайтын болаттан жасалған сильфонның айналасына салынған. Оның бірегей гофрленген құрылымы металға тән артықшылықтарды сақтай отырып, осьтік және бүйірлік бағытта икемділікті қамтамасыз етеді: жоғары температураға, қысымға және коррозияға төзімділік. Өнімнің негізгі құндылығы тек жұмыс ортасын тасымалдаудан басқа, оның термиялық кеңеюді өтеу, механикалық тербелістерді оқшаулау және орнатудағы қателерді түзету қабілетінде жатыр. Ол қатаң өнеркәсіптік құбыр жүйелері ішінде икемді қосылымдарды қамтамасыз ететін және үздіксіз, ауыр жұмыс істеуге арналған маңызды қауіпсіздік құрамдас бөлігі ретінде қызмет етеді.

Өнімнің дизайн ерекшеліктері

JIDONGDA құрылымдық тұрақтылық пен жоғары ағып кетуді қамтамасыз ететін жіксіз қалыптау технологиясын қолданады. Негізгі жинақ төрт қабаттан тұрады, оның реттелетін арматурасы бар:

1. Гофрленген элемент

Тот баспайтын болаттан жасалған (304 немесе 316L маркасы) бір парақтан жасалған бұл дәнекерленген тігістерге байланысты тәуекелдерді болдырмайды және шлангтың икемділігін және әртүрлі баспа құралдарымен үйлесімділігін айтарлықтай жақсартады.

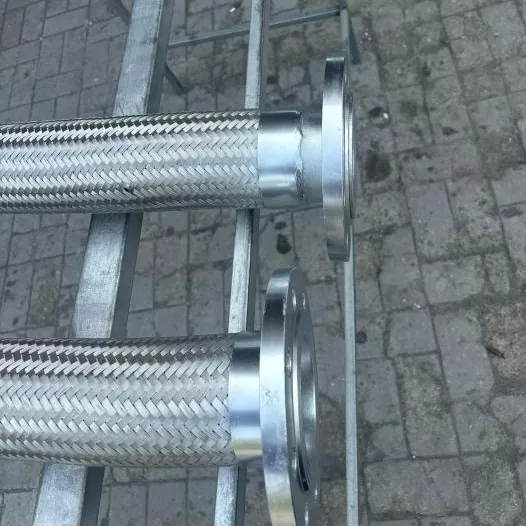

2. Арматура қабаты (металл өрілген)

Созылуды тиімді шектейтін, қысым жүктемелерін тарататын және жалпы қысымға төзімділікті арттыратын сыртқы сым торлы қабық (тот баспайтын болат).

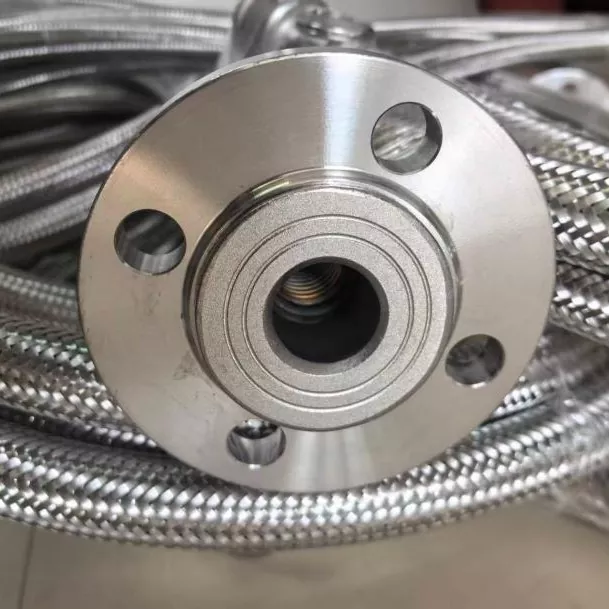

3. Соңғы қосылым жүйесі

Әр түрлі қосылым түрлерін қолдайды - фланецті, бұрандалы, қысқыш арматураны және дәнекерленген қосылыстарды - кең ауқымды құбыр жүйелеріне біріктіруге мүмкіндік береді.

4. Қосымша қорғаныс қабаты

Қиын жұмыс жағдайлары (мысалы, теңіз ортасы, агрессивті заттармен жұмыс істеу немесе жоғары температура қолданбалары) үшін арнайы қорғаныс күшейту опциялары қол жетімді.

Негізгі қолдану аймақтары

Гофрленген икемді металл шланг жоғары әмбебаптық пен практикалық мүмкіндікті ұсына отырып, әртүрлі өнеркәсіптік құбыр сценарийлеріне бейімделеді:

1. Өнеркәсіптік құбырлардың дірілді компенсациялау жүйелері: жұмыс кезінде жабдықтың тербелісін басу кезінде термиялық кеңею мен жиырылуын жұтады;

2. Мұнай-химия өнеркәсібі: коррозиялық ортаны тасымалдауға және технологиялық құбырлардағы икемді қосылымдарды қамтамасыз етуге жарамды;

3. Энергияны өндіру жүйелері: қазандықтардағы, жылу алмастырғыштардағы және салқындату айналымының құбырларындағы дірілді азайту және өтеу үшін қолданылады;

4. Теңіз техникасы: Кеме құбырларындағы дірілді оқшаулайды және теңіз ортасындағы тұзды спрейден коррозияға төтеп береді;

5. Жоғары температуралы металлургиялық жабдық: ауыспалы жоғары және төмен температураларға ұшырайтын жоғары температуралы пештер мен құбырларды қосу үшін жарамды;

6. HVAC жүйелерін салу: HVAC жүйелерінде икемді қосылымдарды қамтамасыз етеді, құбырлардың дірілі мен шуды азайтады.

Практикалық қолдану мысалдары

1-мысал: Жағалаудағы мұнай өңдеу зауытындағы жоғары температуралы технологиялық құбырлар жобасы

Жағалаудағы мұнай өңдеу зауыты температураның ұзақ ауытқуынан туындаған жоғары температуралы мұнай және газ құбырларында жиі термиялық ығысу және фланецтік қосылыстардың ағуы мәселелеріне тап болды. Жоба термиялық деформацияны тиімді өтейтін және сульфидті коррозияға қарсы тұратын JIDONGDA 316L тот баспайтын болаттан жасалған гофрленген икемді металл шлангты пайдаланады. Жүйе бес жыл бойы ағып кетпестен үздіксіз жұмыс істеді, бұл техникалық қызмет көрсетуді тоқтату жиілігін айтарлықтай қысқартты және өндірістік желінің тұрақтылығын арттырды.

2-мысал: Үлкен контейнерлік кеме үшін құбырларды жаңарту жобасы

Мұхиттағы кемедегі негізгі қозғалтқышты салқындату құбырлары тұрақты діріл салдарынан қабырғасы жарылып, қызмет ету мерзімі қысқарды. Бұл мәселені шешу үшін екі қабатты өрілген және теңіздегі коррозияға қарсы жабыны бар тапсырыс бойынша JIDONGDA гофрленген шлангтары орнатылды. Бұл шешім құбырлардың резонансын тиімді түрде жойып, теңіз тұзының спрейіне коррозияға төзімділігін қамтамасыз етіп, құбырлардың қызмет ету мерзімін үш жылдан он жылға дейін ұзартты.

Өнімнің негізгі мүмкіндіктері

1. Күрделі орнату жағдайларына қолайлы осьтік және бүйірлік деформацияның тамаша мүмкіндіктері бар жоғары икемді гофрленген конструкция;

2. Төтенше циклдік термиялық жүктемелерге төтеп беруге қабілетті ерекше жылу кедергісі;

3. Коррозияға төзімділігі жоғары, көптеген өнеркәсіптік орталарды тасымалдаумен үйлесімді;

4. Құбырлар жүйесіндегі кернеуді төмендететін тиімді дірілді сөндіру және орын ауыстыруды өтеу;

5. Өнеркәсіптік ортада ұзақ мерзімді үздіксіз жұмыс істеуге арналған тұрақты және берік құрылыс;

6. Құбырдың ағып кету қаупін айтарлықтай төмендететін сенімді қосылымды тығыздау.

Теңшелетін конфигурация параметрлері

Белгілі бір жұмыс жағдайларына бейімделген: барлығы-316L тот баспайтын болаттан жасалған конструкция, екі қабатты күшейтілген өру, антистатикалық дизайн, жылу оқшаулағыш қаптама, әртүрлі қосылым түрлері, теңіздегі коррозияға қарсы жабын, өте жоғары температура нұсқалары (600 ° C-тан жоғары) және вакуумды күшейтілген конструкциялар.

Өнімнің негізгі артықшылықтары

1. Дәстүрлі резеңке түтіктерге қарағанда айтарлықтай жоғары сенімділікті ұсынатын және қартаюға немесе істен шығуға байланысты мәселелерді жоюға мүмкіндік беретін толық металл икемді қосылым;

2. Күрделі құбыр жағдайларына бейімделген ығысуды компенсациялау және дірілді азайту мүмкіндіктері;

3. Шамадан тыс температура мен қысымға төтеп береді; қолданбалардың кең ауқымы үшін жарамды;

4. Негізгі өнеркәсіптік стандарттарға сәйкес келеді және әртүрлі салаларда әмбебап қолданылады;

5. Тұрақты жұмыс пен бақыланатын тәуекелді қамтамасыз ететін жоғары қауіпсіздік факторының дизайны;

6. Өнеркәсіптік қолданбаларда дәлелденген тәжірибесі бар әртүрлі сценарийлерде кеңінен қолданылады.

Жиі қойылатын сұрақтар

1-сұрақ: 304 және 316L гофрленген икемді металл шлангтарды қалай таңдауға болады? Айырмашылығы неде?

316L сортында хлорид иондарына, қышқылдарға, сілтілерге және сульфидтерге жоғары төзімділікті қамтамасыз ететін молибден бар; ол теңіздегі/жағалаудағы қондырғылар немесе химиялық өңдеу зауыттары сияқты жоғары коррозиялық орталар үшін арнайы жасалған. JIDONGDA нақты жұмыс ортасына, температураға және қызмет көрсету шарттарына негізделген материалды таңдау бойынша нақты ұсыныстар бере алады.

2-сұрақ: Өнім бір уақытта жоғары температура мен жоғары қысымға төтеп бере ала ма?

Ж: Иә, ол бір уақытта жоғары температура мен жоғары қысым жағдайында жұмыс істеуге арналған; дегенмен материалдың рұқсат етілген жұмыс қысымы температура көтерілген сайын төмендейтінін ескеріңіз. Сондықтан жұмыс параметрлері жоғары температуралы орталарда пайдаланылған кезде стандарттарға сәйкес реттелуі (дерейт) болуы керек. Өте жоғары температура (600°C жоғары) және жоғары қысым жағдайлары үшін ұзақ мерзімді жұмыс қауіпсіздігін қамтамасыз ету үшін JIDONGDA мамандандырылған ультра жоғары температура нұсқасын пайдалануды ұсынамыз.

3-сұрақ: Өнімнің қызмет ету мерзімі қандай және қандай элементтер тұрақты тексеруді қажет етеді?

A: Қызмет көрсету мерзімі жұмыс жағдайларына байланысты; Стандартты жылыту жүйелерінде пайдаланылған кезде өнімнің қызмет ету мерзімі 10–15 жыл; дегенмен, жоғары жиілікті діріл тудыратын жабдыққа қосылған құбырлар үшін 3–5 жыл сайын ауыстыру және жыл сайынғы тексерулер ұсынылады. Жоспарлы тексерулер кезінде тоқудың тозуы, шланг корпусының деформациясы, қосылу орындарындағы коррозия және сұйықтықтың ағуы сияқты мәселелерге ерекше назар аудару керек; кез келген зақым анықталса, дереу ауыстыру қажет.
