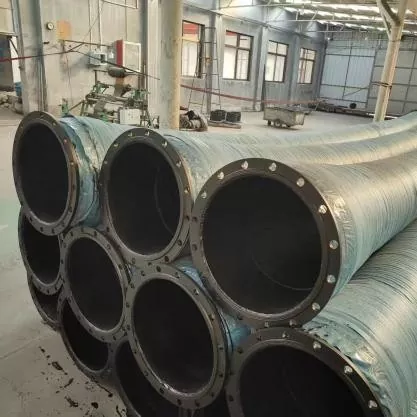

Болат сым спиральды күшейтілген үлкен диаметрлі резеңке түтік

JIDONGDA болат сым спиральды күшейтілген үлкен диаметрлі резеңке шланг жоғары қысыммен, жоғары ағынмен және айтарлықтай соққы жүктемелерімен сипатталатын ауыр жүктемелерге арналған. Оның конструкциясы жоғары өнімді композиттік резеңкемен біріктірілген жоғары берік болат сымнан жасалған көп қабатты арматуралық құрылымды қамтиды; барлық компоненттер бір жоғары температурадағы вулканизация процесі арқылы қалыптасады. Бұл шахталар, жағалау аймақтары және ашық аспан астындағы құрылыс алаңдары сияқты талап етілетін орталарда тұрақты және ұзақ өнімділікті қамтамасыз етеді.

Болат сым спиральды күшейтілген үлкен диаметрлі резеңке шланг тамаша икемділікті жоғары жүк көтеру қабілетімен біріктіреді. Ол жабдықтың тербелісін жұтады, орнатудың дұрыс емес орналасуын және термиялық кеңеюді немесе қысқаруды өтейді және тұрақты ішкі қысымның көтерілуіне, сондай-ақ сыртқы әсерлерге төтеп береді. Стандартты матамен күшейтілген резеңке түтіктермен салыстырғанда, бұл өнім маңызды артықшылықтарды ұсынады: вакуумдық коллапсқа төзімділік, өлшемдік тұрақтылық (созылуға төзімділік) және жоғары тозуға төзімділік. Бұл оны ұзақ қашықтыққа шламды және сусымалы материалдарды тасымалдауға арналған ірі өнеркәсіптік құбырлардың маңызды құрамдас бөлігі етеді.

Көпқабатты құрылым және негізгі артықшылықтар

1. Тозуға төзімді ішкі жұмыс қабаты

Тозуға төзімділігі жоғары табиғи және синтетикалық каучук қоспасынан жасалған, тегіс ішкі қабат ағынға төзімділікті азайтады. Ол құм мен қиыршық тас бөлшектерінен эрозияға және тозуға қарсы тұрады, минералды руда, теңіз тұнбалары және күл шөгінділері сияқты материалдармен байланыста болған кезде ішкі қабырғаның тозуын бәсеңдетеді.

2. Спиральды болат сым арматура қабаты

Беріктігі жоғары болат сымның бірнеше жіптері төрт негізгі функцияны орындайтын негізгі жүк көтергіш қаңқаны құрайтын бекітілген бұрышта спиральды түрде оралған:

- Номиналды қысымды арттырады

- Теріс қысымға жоғары төзімділікті қамтамасыз етеді, сору операциялары кезінде құлауды болдырмайды

- Қысым астында шланг корпусының радиалды кеңеюін шектейді

- Жалпы құрылымдық тұрақтылықты және соққыға төзімділікті арттырады

3. Аралық буфер қабаты

Арматура қабаты мен сыртқы резеңке қақпақ арасында орналасқан серпімді резеңке қабат; ол лезде қысымның көтерілу әсерін жояды, қабаттың бөліну қаупін азайтады және сұйықтықты ұзақ циклдік айдау кезінде шаршауға төзімділікті айтарлықтай жақсартады.

4. Ауа райына төзімді сыртқы қорғаныс қабаты

Түрлі сыртқы факторларға төтеп беруге арналған модификацияланған, қартаюға төзімді сыртқы резеңке жамылғы: қоршаған орта әсерінен ультракүлгін сәулелерінің деградациясы, өнеркәсіптік аймақтардағы озонның крекингі, жағалаудағы аймақтардағы тұз бүріккіш коррозиясы және көтеру және орнату кезіндегі механикалық қажалу.

Негізгі қолдану аймақтары

1. Тау-кен өнеркәсібінің көлік жүйелері: минералды суспензияны, қалдықтарды, көмір шламын және өңдеуші материалдарды тасымалдау; жоғары құмды шламдарды айдау және вакуумдық операциялар үшін жарамды.

2. Порт түбін тереңдету және мелиорациялау: теңіз құмын, өзен шөгінділерін және толтыру материалдарын тасымалдау үшін тереңдеткіш құбырлармен бірге пайдаланылады; теңіздегі операциялар үшін қол жетімді қалқымалы құбыр конфигурациялары.

3. Мұнай және газ өнеркәсібі: бұрғылау ерітінділерін, өнеркәсіптік айналмалы сұйықтықтарды және олармен байланысты материалдарды тасымалдау.

4. Инженерлік машиналар мен сорғы станциялары: ірі тереңдеткіштерге, өнеркәсіптік су сорғыларына және ауыр жабдықтарға арналған құбырларды қосу; жұмыс кезінде дірілді басу.

5. Энергетика және қоршаған орта секторлары: электр станциясын күкіртсіздандыруға арналған суспензия айналымы, пештің күлін/қожын тасымалдау және өндірістік қалдықтарды өңдеу құбырлары.

6. Металлургия өнеркәсібі: жоғары абразивті минералды ұнтақтарды және түйіршікті балқыту орталарын үздіксіз тасымалдау.

Өнімнің негізгі мүмкіндіктері

1. Қысым мен соққыға жоғары төзімділікті қамтамасыз ететін көп қабатты спиральды болат сым конструкциясы.

2. Теріс қысымға тамаша төзімділік; сору және шығару қолданбалары үшін жарамды, вакуумда шлангтың құлауын болдырмайды.

3. Үлкен диаметрлі өндіріс мүмкіндігі; сұйықтықтың төмен төзімділігі тасымалдаудың жоғары тиімділігін қамтамасыз етеді.

4. Жоғары икемділік және өтемақы мүмкіндіктері; жабдықтың дірілін жұтады және құбыр жүйесіндегі кернеу концентрациясын жояды.

5. Біріктірілген тозуға және ауа райына төзімділік; шахталар мен теңіз платформалары сияқты қатал орталарда сенімді қызмет ету мерзімін қамтамасыз етеді.

6. Төмен техникалық қызмет көрсету шығындары; орнатудың, алып тастаудың және арматураны орнында ауыстырудың қарапайымдылығы жабдықтың тоқтап қалуын азайтады.

Теңшелетін конфигурация опциялары

1. Жақсартылған полиуретанды (PU) ішкі төсемі.

2. Минералды суспензияны айдауға арналған ультра тозуға төзімді арнайы конструкция.

3. Ыстыққа төзімді нұсқа (120°С жоғары температурада үздіксіз жұмыс істеу үшін).

4. Майға төзімді резеңке қоспасы.

5. Антистатикалық және жарылыстан қорғалған дизайн.

6. Біріктірілген қалқымалы жүйе (қалқымалы шлангілер).

7. ANSI, DIN, JIS немесе BS стандартты фланецтері.

8. Әмбебап жылдам қосылатын муфталар.

Бәсекелестік артықшылықтар

✔ Берікті болат сым спиральмен көп қабатты арматураны қамтитын берік конструкция

✔ Оң қысымға да, вакуумға да тамаша қарсылық

✔ Әртүрлі және талап етілетін өнеркәсіптік тасымалдау қолданбаларында қолдануға жарамды

✔ Төтенше жұмыс жағдайлары үшін тапсырыс бойынша үлкен диаметрлі өнімдерді өндіру мүмкіндігі

✔ кешенді OEM және ODM өндіру қызметтері

✔ Отандық және халықаралық инжинирингтік жобалар үшін жабдықтарды жеткізудің үлкен тәжірибесі

Инженерлік жобаны жүзеге асыру мысалы

1-мысал: Теңіз портындағы жерді қалпына келтіру жобасы (Оңтүстік-Шығыс Азия)

Жоба талаптары: Жерді қалпына келтіру үшін 12 км ұзындықтағы теңіз құбыры қажет болды, ол ұсақталған қабық пен қиыршық тас араласқан теңіз құмын үздіксіз тасымалдауға арналған. Үлкен диаметрлі қалқымалы сору және ағызу шлангілері тұзды шашыратқыштың әсеріне төтеп беруі және сору жағдайында (теріс қысым) жұмыс істеуі керек болды.

JIDONGDA шешімі: коррозияға төзімді сыртқы резеңке қабаты (теңіз сорты) және DIN стандартына сай фланецтері бар DN600 болат сыммен күшейтілген қалқымалы резеңке шлангтар.

Операциялық нәтижелер: 24 ай үздіксіз жұмыс, шлангтың деформациясы (тегістелуі) және тұзды шашыратқыш әсерінен сыртқы резеңке қабатының жарылуы жоқ. Кәдімгі тереңдету шлангілерімен салыстырғанда ауыстыру жиілігі 70%-ға қысқарды. Өнімдер теңіз техникасы қолданбалары үшін тәуелсіз сапа тексерулерінен сәтті өтті және мердігердің таңдаулы таңдауына айналды.

Жиі қойылатын сұрақтар

1-сұрақ: JIDONGDA болат сым спиральды күшейтілген үлкен диаметрлі резеңке түтік үшін ең жоғары теріс қысым рейтингі қандай? Олар тереңдетуде ұзақ қашықтыққа сору жұмыстарына жарамды ма?

A: Стандартты модельдер -0,09 МПа теріс қысымға деформациясыз төтеп береді, ал күшейтілген спиральды құрылымдары бар тапсырыс бойынша жасалған модельдер -0,098 МПа дейінгі терең вакуум жағдайында жұмыс істей алады. Олар ұзақ қашықтыққа тереңдету және кен қалдықтарын тасымалдауды қоса алғанда, сору және шығару операцияларына толығымен жарамды. Ұзақ қашықтыққа теңіз көлігі үшін қосымша қалқымалы элементтерді орнатуға болады.

2-сұрақ: Жоғары температуралы, майлы немесе жанғыш/жарылғыш құралдарды өңдеудің қандай опциялары бар?

A: Мамандандырылған шешімдердің үш түрі ұсынылады: жоғары температураға төзімді конструкциялар (120°C жоғары үздіксіз жұмыс үшін); шикі мұнайды, гидравликалық майларды немесе органикалық еріткіштерді тасымалдауға арналған нитрилді каучук (НБР) негізіндегі майға төзімді композициялық резеңкеден жасалған бұйымдар; және тасушының үйкелісінен пайда болатын статикалық электр энергиясын таратуға арналған (жанғыш мұнай өнімдерін өңдеуге жарамды) антистатикалық, жарылысқа қарсы конструкциялар. Материалдың қасиеттері мен өнімділік сипаттамаларын қамтитын сынақ есептері барлық мамандандырылған өнімдер үшін берілген.

3-сұрақ: Өнімдер муфталарға арналған қандай халықаралық стандарттарға сәйкес келеді? JIDONGDA зауыты толық құрастырылған қондырғыларды жеткізе ала ма?

A: Түтіктер төрт негізгі фланец стандартымен (ANSI, DIN, JIS, BS), сондай-ақ жылдам қосылатын муфталардың әртүрлі түрлерімен үйлесімді. Біз кесуді, фланецті престеуді, монолитті вулканизацияны құрастыруды және гидростатикалық сынауды қамтитын кешенді шешімді ұсынамыз; дайын өнімдер — фитингтермен бірге — тікелей сайтқа жеткізіледі, бұл тапсырыс берушінің одан әрі өңдеу қажеттілігін болдырмайды және сыртқы қосылу нүктелерінде ағып кету қаупін азайтады.
