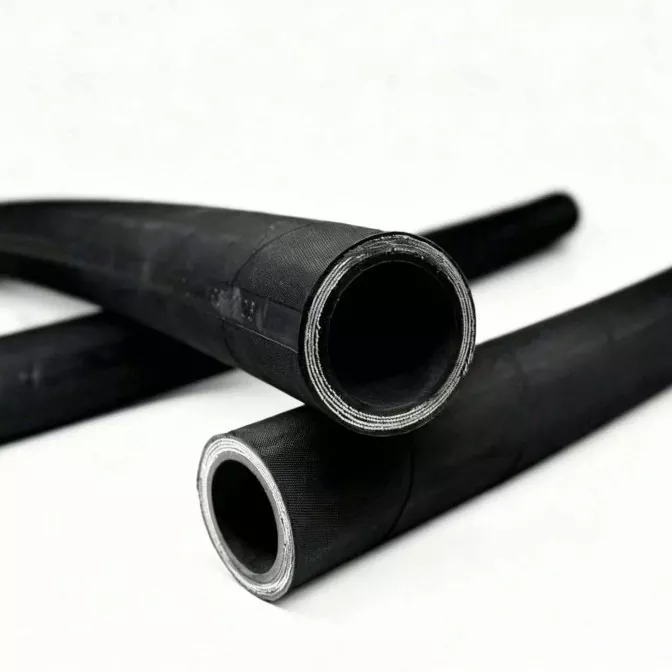

Жоғары қысымды гидравликалық резеңке түтік

Жоғары қысымды гидравликалық резеңке шланг машиналарда және гидравликалық жүйелерде гидравликалық майды тасымалдау үшін қолданылады. Олар әртүрлі қысым мен жұмыс талаптарын қанағаттандыру үшін ішкі түтікпен, арматуралық қабатпен және сыртқы қақпақпен жасалған.

JIDONGDA құрылыс жабдықтарына, ауылшаруашылық машиналарына, тау-кен жабдықтарына және өнеркәсіптік қолданбаларға арналған гидравликалық шланг нұсқаларын ұсынады. Арнайы ұзындықтар мен шланг жинақтары тұтынушы сипаттамаларына сәйкес қол жетімді.

Жоғары қысымды гидравликалық шланг дегеніміз не?

Жоғары қысымды гидравликалық резеңке шланг — гидравликалық жүйелердегі гидравликалық майды немесе басқа үйлесімді гидравликалық сұйықтықтарды тасымалдау үшін пайдаланылатын икемді қысымды құбыр. Ол әдетте ішкі түтіктен, арматуралық қабаттан және сыртқы қаптамадан тұрады.

Ішкі түтік тасымалданатын сұйықтықпен тікелей байланысады, арматуралық қабат негізгі қысым жүктемесіне төтеп береді, ал сыртқы қақпақ шлангты сыртқы орта факторларынан және механикалық зақымдан қорғайды.

Әртүрлі жұмыс қысымдарына, қысым импульстарына және жұмыс орталарына сәйкес, жоғары қысымды гидравликалық резеңке түтіктерді әр түрлі арматуралық құрылымдармен жасауға болады.

Болат сымнан өрілген гидравликалық шланг

Болат сыммен өрілген гидравликалық шлангтар икемді қосылымдарды және сәйкес қысым өнімділігін қажет ететін гидравликалық жүйелер үшін жарамды. Өнімнің арнайы үлгілеріне сәйкес олар әртүрлі қысым көрсеткіштеріне және қолдану талаптарына жауап бере алады.

Болат сым спиральды гидравликалық шланг

Болат сым спиральды гидравликалық шлангтар нақты жұмыс қысымы мен қысым импульсінің өнімділігін қажет ететін гидравликалық жүйелерге арналған. Олардың қолдану ауқымы шланг үлгісіне, арматура құрылымының дизайнына және тиісті сынақ нәтижелеріне байланысты.

Жоғары қысымды гидравликалық резеңке түтіктердің қысым қабілетін тек сыртқы түрі, диаметрі немесе болат сым қабаттарының саны арқылы анықтау мүмкін емес. Соңғы таңдау өнімнің нақты үлгісіне, техникалық параметрлеріне, қолданылатын стандарттарға және сынақ нәтижелеріне негізделуі керек.

Гидравликалық сұйықтықтың үйлесімділігі

Неліктен гидравликалық сұйықтықтың үйлесімділігі маңызды?

Гидравликалық жүйелер әдетте гидравликалық майды пайдаланады, бірақ әртүрлі жабдық жұмыс сұйықтықтарының әртүрлі түрлерімен жұмыс істей алады.

Егер гидравликалық сұйықтық шлангтың ішкі түтік материалымен үйлеспесе, ол шлангтың қызмет ету мерзіміне және жұмыс қауіпсіздігіне әсер етуі мүмкін ісінуді, қатаюды, жұмсартуды, жаруды немесе өнімділіктің төмендеуін тудыруы мүмкін.

Гидравликалық май түтігін таңдаған кезде келесі ақпаратты растау керек:

· Гидравликалық сұйықтық түрі

· Сұйықтық құрамы

· Жұмыс температурасы

· Жұмыс қысымы

· Қоршаған орта жағдайлары

Жалпы таңдау ақпараты минералды негіздегі гидравликалық майларды, синтетикалық гидравликалық сұйықтықтарды және басқа арнайы гидравликалық орталарды қамтиды.

Әртүрлі сұйықтықтармен үйлесімділікті нақты формулаға, ішкі түтік материалына және жұмыс жағдайларына сәйкес растау қажет. Бір гидравликалық шлангты барлық гидравликалық майлар, синтетикалық сұйықтықтар немесе су негізіндегі сұйықтықтар үшін жарамды деп санауға болмайды.

Егер гидравликалық жүйе арнайы сұйықтықтарды пайдаланса, шланг материалының үйлесімділігін қосымша растау үшін сұйықтықтың атауын және техникалық ақпаратты беру ұсынылады.

Шлангтың құрылысы

Әдеттегі жоғары қысымды гидравликалық резеңке түтік әдетте келесі құрамдастардан тұрады:

01｜Ішкі түтік

Ішкі түтік гидравликалық сұйықтықпен тікелей байланысады.

Негізгі ойларға мыналар жатады:

· Майға төзімділік

· Сұйықтықпен үйлесімділік

· Температураға төзімділік

· Икемділік

Ішкі түтіктің материалы мен қалыңдығы арнайы шланг үлгісіне және жұмыс жағдайларына сәйкес таңдалуы керек.

02｜Арматура қабаты

Арматура қабаты шлангтың қысым қабілетін анықтайтын негізгі құрылым болып табылады.

Өнім сериясы мен қысым талаптарына сәйкес шланг болат сыммен өрілген немесе болат сым спиральды арматура құрылымдарын қабылдай алады.

Таңдау мыналарды ескеруі керек:

· Жұмыс қысымы

· Тоқсу қысымы

· Қысым импульсіне қойылатын талаптар

· Шланг диаметрі

· Ең аз иілу радиусы

· Орнату шарттары

Қысым жиі өзгеретін гидравликалық жүйелер үшін шлангтың қажетті қысым импульсінің өнімділігіне сәйкес келетінін растау қажет.

03｜Сыртқы қақпақ

Сыртқы қақпақ арматура құрылымын сыртқы қорғауды қамтамасыз етеді.

Жұмыс ортасына сәйкес келесі факторларды ескеру қажет болуы мүмкін:

· Үзілуге ​​төзімділік

· Ауа райына төзімділік

· Май мен майға төзімділік

· Озонға төзімділік

· Механикалық қорғаныс

04｜Гидравликалық фитингтер және шланг жинағы

Жоғары қысымды гидравликалық резеңке түтіктер гидравликалық шланг жинағын қалыптастыру үшін жабдықты қосу талаптарына сәйкес сәйкес фитингтермен жабдықталуы мүмкін.

Қолжетімді орнату опциялары мыналарды қамтиды:

· Тікелей фитингтер

· 45° шынтақ фитингтері

· 90° шынтақ фитингтері

· Метрикалық жіп фитингтері

· BSP жіп фитингтері

· JIC фитингтері

· ORFS фитингтері

· Фланецті фитингтер

Арнайы фитинг түрін, жіптің сипаттамасын, тығыздау әдісін және қысу параметрлерін жабдық интерфейстері мен өнім талаптарына сәйкес растау қажет.

Шланг, фитингтер және қысу параметрлері сәйкес құрастыру жүйесі ретінде қарастырылуы керек. Компоненттердің әртүрлі сипаттамаларын кездейсоқ араластыруға болмайды.

Техникалық сипаттамалар

Жұмыс қысымы және температурасы

Жұмыс қысымы, жарылыс қысымы және жұмыс температурасы әртүрлі техникалық параметрлер болып табылады және бір-бірін алмастыра алмайды.

Шлангтың рұқсат етілген жұмыс қысымына ішкі диаметр, арматура құрылымы, өнім үлгісі, температура және жұмыс жағдайлары сияқты факторлар әсер етеді. Температура жоғарылағанда, кейбір түтіктердің рұқсат етілген жұмыс қысымын сәйкесінше реттеу қажет болуы мүмкін.

Үздіксіз немесе жиі қысым импульсі бар гидравликалық жүйелер үшін қысым импульсінің өнімділігі жабдық талаптарына сәйкес келетінін растау қажет.

Сондықтан сатып алушылар нақты қолданбаға сәйкес тиісті түтік үлгісін таңдап, өнімнің техникалық деректері мен нақты сынақ нәтижелеріне негізделген соңғы өнімділікті растауы керек.

Типтік қолданбалар

Құрылыс машиналары — Экскаваторлар, тиегіштер, крандар және басқа гидравликалық жабдықтар.

Ауыл шаруашылығы машиналары — Тракторлар, комбайндар және ауылшаруашылық жабдықтары.

Өнеркәсіптік жабдық — Гидравликалық престер, қуат блоктары және өнеркәсіптік машиналар.

Тау-кен жабдығы — талап етілетін өндірістік ортада жұмыс істейтін гидравликалық жүйелер.

Материалды өңдеу жабдықтары — жүк көтергіштер, жүк көтергіш жабдықтар және басқа гидравликалық қолданбалар.

Шланг жабдықтың жұмыс шарттарына сәйкес таңдалуы керек.

Компанияның сертификаттары және құжаттары

Сапа менеджменті жүйесін сертификаттау

Қоршаған ортаны басқару жүйесін сертификаттау

Жоғары қысымды гидравликалық шлангтың патенттік куәлігі

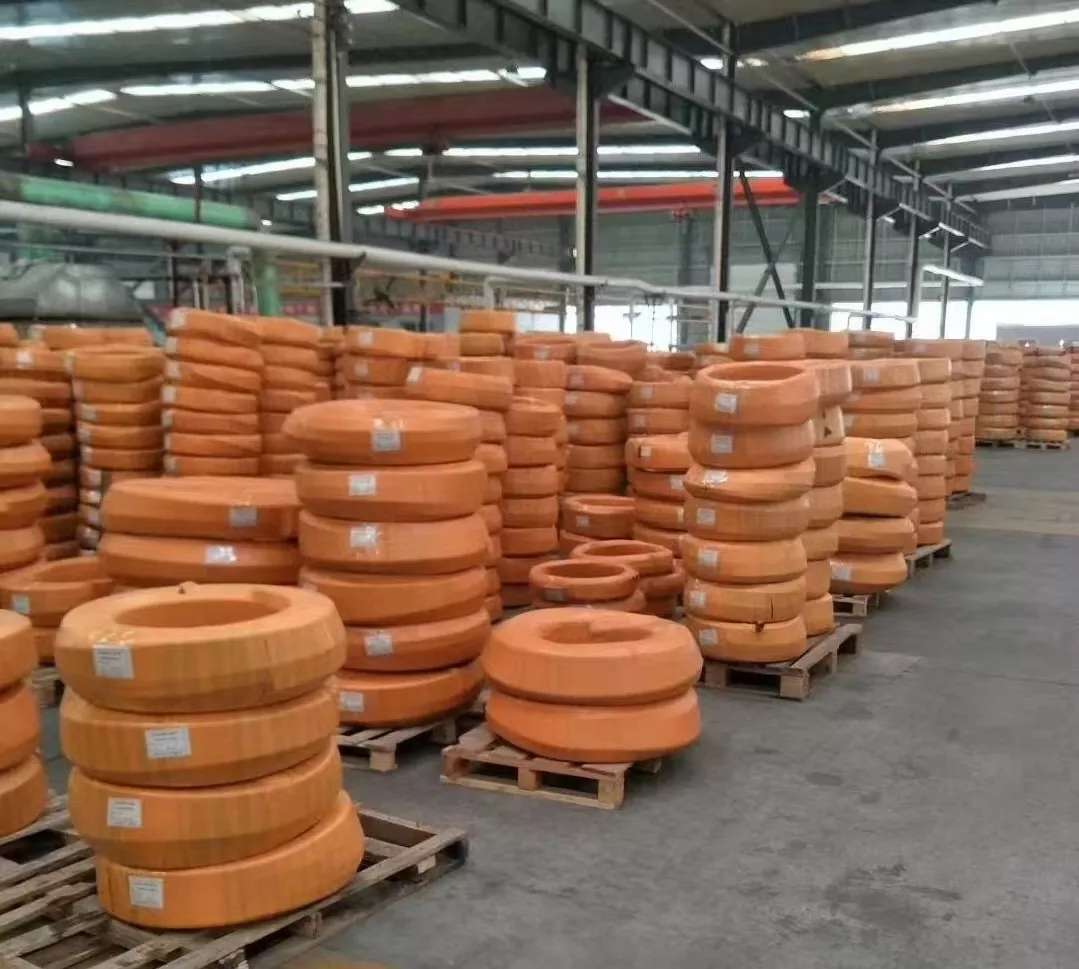

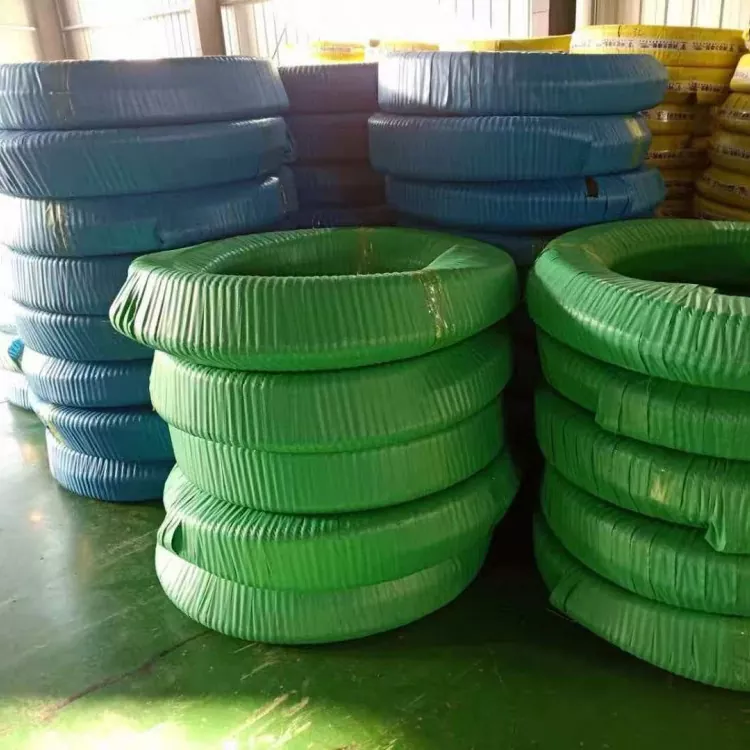

Зауыт және өндіріс мүмкіндігі

Неліктен JIDONGDA  шлангілерін таңдау керек?

JIDONGDA  әртүрлі өнеркәсіптік қолданбаларға арналған гидравликалық шлангтарды жеткізеді және тұтынушы талаптарына сәйкес өнім алуды үйлестіре алады.

· Өрілген болат сым және спиральды шланг опциялары

· Теңшелген өлшемдер мен ұзындықтар

· Гидравликалық фитингтер және шланг жинақтары

· OEM және стандартты емес сипаттамалар

· Сызбалар немесе үлгілер негізінде өнімді сәйкестендіру

· Әртүрлі жобалар үшін икемді жеткізу шешімдері

Орнату және техникалық қызмет көрсету

· Гидравлика жүйесі үшін дұрыс қысым көрсеткішін таңдаңыз.

· Гидравликалық сұйықтық пен шланг материалы арасындағы үйлесімділікті растаңыз.

· Шамадан тыс майысу, бұралу және сыртқы қажалудан аулақ болыңыз.

· Үйлесімді фитингтерді және дұрыс қысу сипаттамаларын пайдаланыңыз.

· Жарықтардың, дөңестердің, ағулардың және зақымдалған арматураның бар-жоғын үнемі тексеріп отырыңыз.

Зақымдалған шлангты пайдалануды тоқтатыңыз және тексеру немесе ауыстыру алдында жабдық өндірушісінің қауіпсіздік процедураларын орындаңыз.

Жиі қойылатын сұрақтар

1-тоқсан. Жоғары қысымды гидравликалық шланг не үшін қолданылады?

Жоғары қысымды гидравликалық шлангтар гидравликалық жүйелерде, соның ішінде құрылыс машиналарында, өнеркәсіптік жабдықтарда, ауылшаруашылық машиналарында және басқа гидравликалық қолданбаларда гидравликалық майды немесе үйлесімді гидравликалық сұйықтықтарды тасымалдау үшін қолданылады.

Q2. Өрілген және спиральды гидравликалық шлангтардың айырмашылығы неде?

Болат сыммен өрілген және болат сымнан жасалған спиральды шлангтар әртүрлі арматуралық құрылымдарды пайдаланады. Олардың қысым көрсеткіштері, икемділігі және қысым импульсінің өнімділігі арнайы өнім дизайнына және қолданылатын техникалық сипаттамаларға байланысты.

3-тоқсан. Сіздің гидравликалық шлангыңыз қандай жұмыс қысымына төтеп бере алады?

Рұқсат етілген жұмыс қысымы шланг сериясына, ішкі диаметріне, арматура құрылымына және жұмыс жағдайларына байланысты. Үлгіні таңдау үшін қажетті қысым мен шланг өлшемін көрсетіңіз.

4-тоқсан. Гидравликалық шлангтарды фитингтермен қамтамасыз ете аласыз ба?

Иә. Гидравликалық шланг жинақтары өнімнің қолжетімділігі мен теңшеу талаптарын ескере отырып, үйлесімді түтіктер мен фитингтердің сипаттамаларына сәйкес жеткізілуі мүмкін.

Q5. Қандай гидравликалық сұйықтықтар түтіктеріңізге сәйкес келеді?

Үйлесімділік гидравликалық сұйықтық түріне, ішкі түтік материалына, температураға және жұмыс жағдайларына байланысты. Растау үшін сұйықтық атауын және тиісті техникалық ақпаратты беріңіз.

Q6. Шланг ұзындығы мен фитингтерді реттей аласыз ба?

Иә. Арнайы ұзындықтар мен үйлесімді фитингтерді тұтынушы сызбаларына, үлгілеріне немесе техникалық сипаттамаларына сәйкес бағалауға болады.

Q7. Сіз OEM гидравликалық шлангпен қамтамасыз етесіз бе?

Иә. OEM жеткізу және теңшелген өнім шешімдері расталған өнім сипаттамаларына және тапсырыс талаптарына сәйкес қол жетімді.

8-сұрақ. Гидравликалық шланг бағасын алу үшін қандай ақпарат қажет?

Біз қамтамасыз етуді ұсынамыз:

Ішкі диаметр + жұмыс қысымы + гидравликалық сұйықтық + температура + ұзындық + фитинг түрі + саны

Q9. Жоғары қысымды гидравликалық шланг жеткізушісін қалай таңдауға болады?

Қысым көрсеткіштерін, сұйықтықтың үйлесімділігін, арматура құрылымын, арматура сипаттамаларын және өнім құжаттамасын тексеруге көмектесетін жеткізушіні таңдаңыз. Соңғы таңдау нақты жұмыс жағдайлары мен расталған өнімнің техникалық сипаттамаларына негізделуі керек.

Q10. Гидравликалық шлангтарыңыз үшін қандай стандарттар бар?

Гидравликалық шлангілер өнімнің нақты сериясына байланысты қолданыстағы SAE немесе EN стандарттарына сәйкес жобалануы немесе жеткізілуі мүмкін. Өнімнің сәйкестігін растау үшін қажетті стандартты көрсетіңіз.
